3D-Druck: Lautsprecher-Einhausung für VISATON FX10 / JBL Club 4020 o.ä.

Ich bin Projektmanager in einer Firma die sich auf schwierige Beschallungssituationen spezialisiert hat. Also Kirchen, Stadien, Tunnel, ect.. Unser Hauptproduzent in Österreich entwickelt als einer der Letzten in Europa Lautsprecher für solche Anwendungen und Produziert diese auch noch selbst incl . aller dafür nötigen Komponenten (Verstärker, DSP, ect). Leider zählt der Twizy noch nicht zu unserem Portfolio Ich bin jetzt kein Dipl.Ing....nur Techniker mit gefährlichem Halbwissen aus der Materie, aber ich versuch mal ein bischen Licht in den dunklen Schall zu bringen.

Das richtige Lautsprechervolumen bei Autolautsprechern ist eher schwierig zu ermitteln. Die Dinger sind schon mal oft dafür ausgelegt, in einem meist ungenau definierten und nicht dichtem Volumen zu arbeiten. Daher geben viele Hersteller von Media- Bau oder Internetmarkt bei Tönern nix in den technischen Daten an...außer blabla fett viel Watt...blabla..vieleicht noch Sinusleistung.

Eigentlich kann man aber nur über eine korrekte Berechnung das (dichte) Volumen bestimmen um den gewünschten Klang und die Qualität zu bekommen die bei dem jeweiligen Lautsprechertyp vorgesehen ist. Dazu braucht man gewisse Angaben des Herstellers um das Volumen auch berechnen zu können. Diese Lautsprecherparameter sind: fs, Vas und Qts... ergo das Gehäusevolumen (Vb): Vb= Vas / (( Qtc2/Qts2)-1) - 10 % für die Dämmwolle )...alles klar

Der Haken bei dem original Gehäuse, in denen die Twizy Lautsprecher verbaut sind: es ist weder dicht, noch gedämmt. Eine Dämmung sollte also schon mal helfen, ebenso ein möglichst großes Gehäuse. Wichtig, momentan ist die, ich sag mal Gehäusebrücke über euren Köpfen, durchgängig. Also haben die beiden Lautsprecher kein für sich getrennten Resonanzkörper. Da es ja ein Stereosignal ist, breiten sich die Druckwellen in dem Gehäuse unterschiedlich aus und beeinflussen somit leider auch im negativen die jeweils andere Box. Also ist eine möglichst dichte Abtrennung in der Mitte sinnvoll. Mehr kann man eigentlich, ohne genaueres Wissen um die technischen Daten der Einbaulautsprecher nicht tun. Ich gehe, so wie die original Lautsprecher klingen, nicht davon aus, dass sich der Zulieferer die Mühe gemacht hat da nur Ansatzweise was zu berechnen ...da war das Motto: Hauptsache er hält Feuchtigkeit eine gewisse Zeit aus und man versteht Sprache .

An die 3 D Druck Fraktion:
Das ein möglichst dichtes Gehäuse was bringt, sieht und hört man ja sehr deutlich in dem Video das in diesem Tread mit eingebunden ist. Daher kann man natürlich versuchen ein Gehäuse zu drucken das möglichst groß und geschlossen ist. Aber eben nicht nur einfach rund wie ein Rohr mit wenig Volumen...der Lautsprecher, mal egal was für eine Marke oder Modell, braucht einen Resonanzraum um klingen zu können. Je näher der Raum...das Volumen am Volumen dran ist, den der Hersteller bei seinem Lautsprecher vorgesehen hat, desto besser klingt das ganze dann auch. Wenn also jemand von Euch was konstruieren kann, dann entweder ein möglichst großes Gehäuse das Geschlossen ist, oder ..vermutlich am einfachsten, eine Abtrennung für die Mitte der Brücke...montierbar mit Heißkleber und Dichtung aus Moosgummi für den Teil den man Richtung Dach nicht verkleben kann, dann wäre das Volumen schon mal schön groß. Die meisten 10 cm Lautsprecher haben ein Volumen von 5-6 Litern (im Durchschnitt)...da kommen wir auch mit dem jeweils halben Volumen der geteilten Brücke eh nicht hin...aber es ist das Maximum das man erreichen kann. Also die Teilung, Dämmwolle und mal rein hören...

Also gefühlt möchte ich sagen das seit der provisorischen Dämmung mit Akustikschaumstoff der Klang etwas besser wurde. In die Mitte hab ich ziemlich viel gepropft, meine schlechten Ohren meinen jetzt das die Trennung links und rechts sauberer ist

Bestätigt ja meine Behauptung, das eine mittlere Trennung und gute Dämmung was bringen...Also: wer kann so eine Trennwand konstruieren ??

Hi,

kann mir jemand die beiden Lautsprecher-Einhausungen (links und rechts) drucken? Natürlich gegen Bezahlung!

Die Preise der Online-Anbieter für solch einen Druck sind leider durch Mindestbestellwerte so hoch, dass es keinen Spaß mehr macht....

VG Markus

Ich habe einfach in die vorhandenen "Einhausungen" neue Löcher gebohrt und diese mangels eine Gewindeschneiders mit einer Konterung fixiert.

Traxer schrieb: Hi,

kann mir jemand die beiden Lautsprecher-Einhausungen (links und rechts) drucken? Natürlich gegen Bezahlung!

Die Preise der Online-Anbieter für solch einen Druck sind leider durch Mindestbestellwerte so hoch, dass es keinen Spaß mehr macht....

VG Markus

Geht auch billig www.twizy-forum.de/zeigt-her-eure-twizys/39454-fluesternd-unterwegs?start=15#88243

Ja, das ist dann die zweitbeste Lösung Aber vielleicht findet sich ja hier auch jemand mit einem 3D Drucker...

Hi,

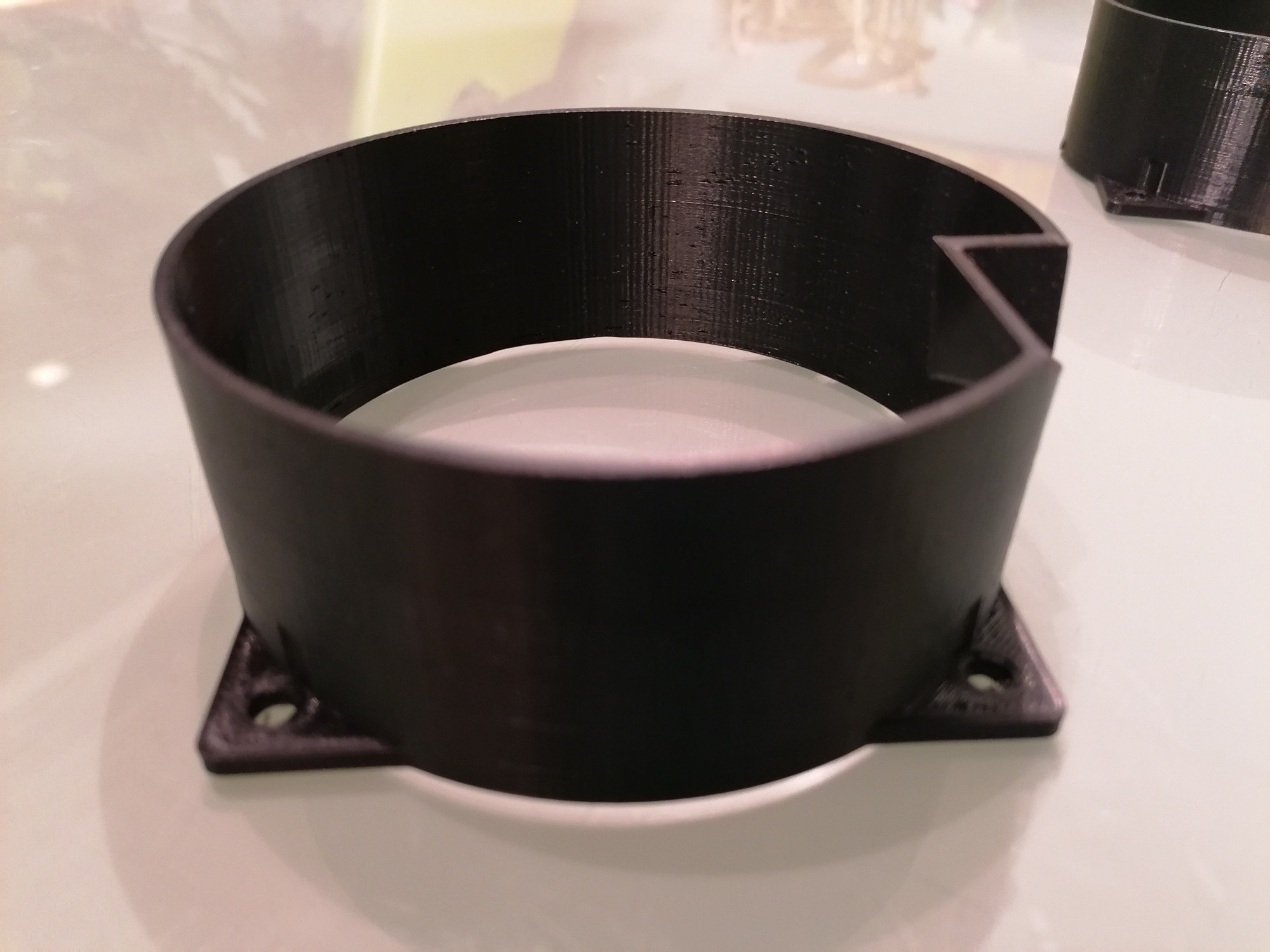

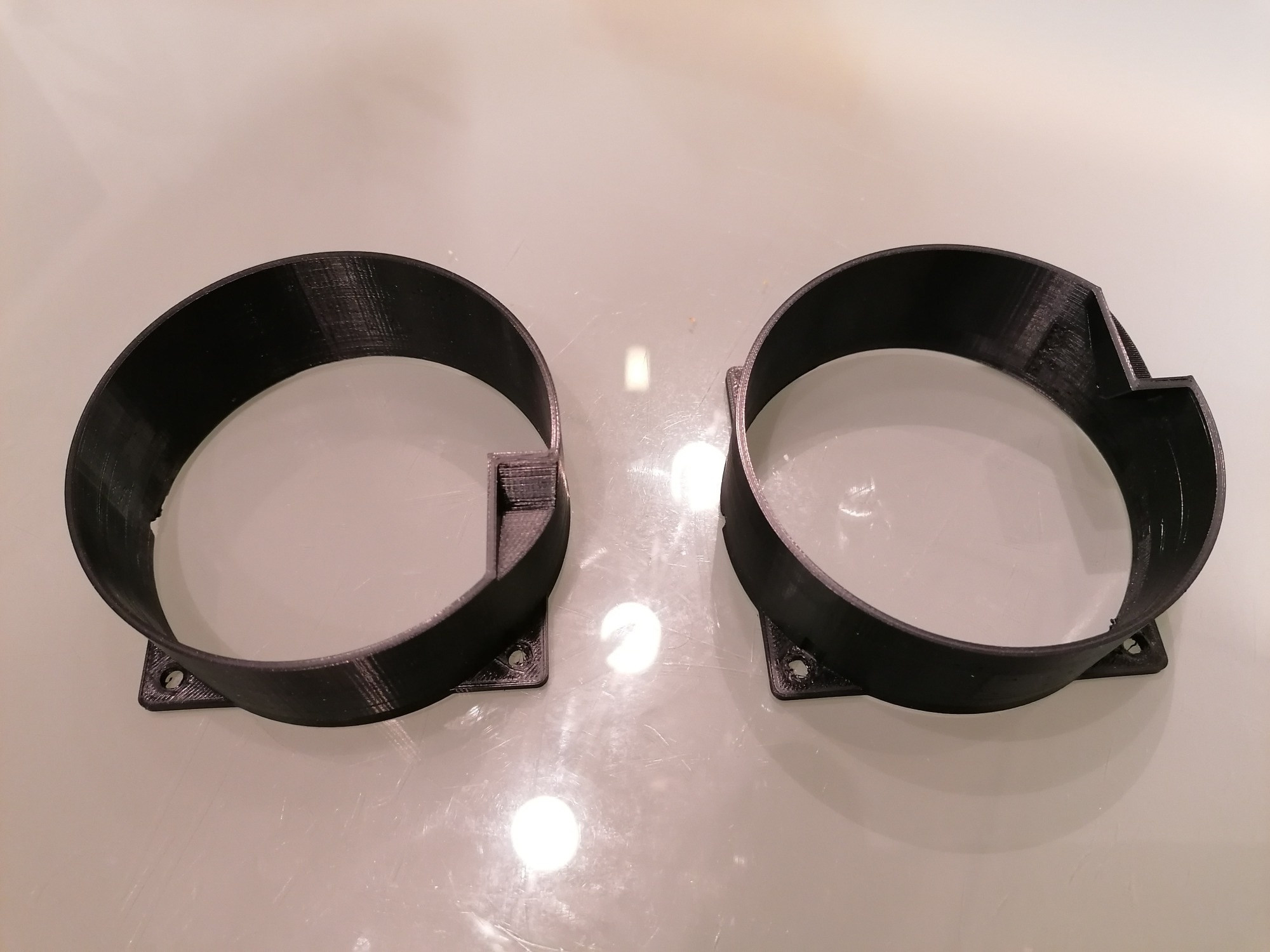

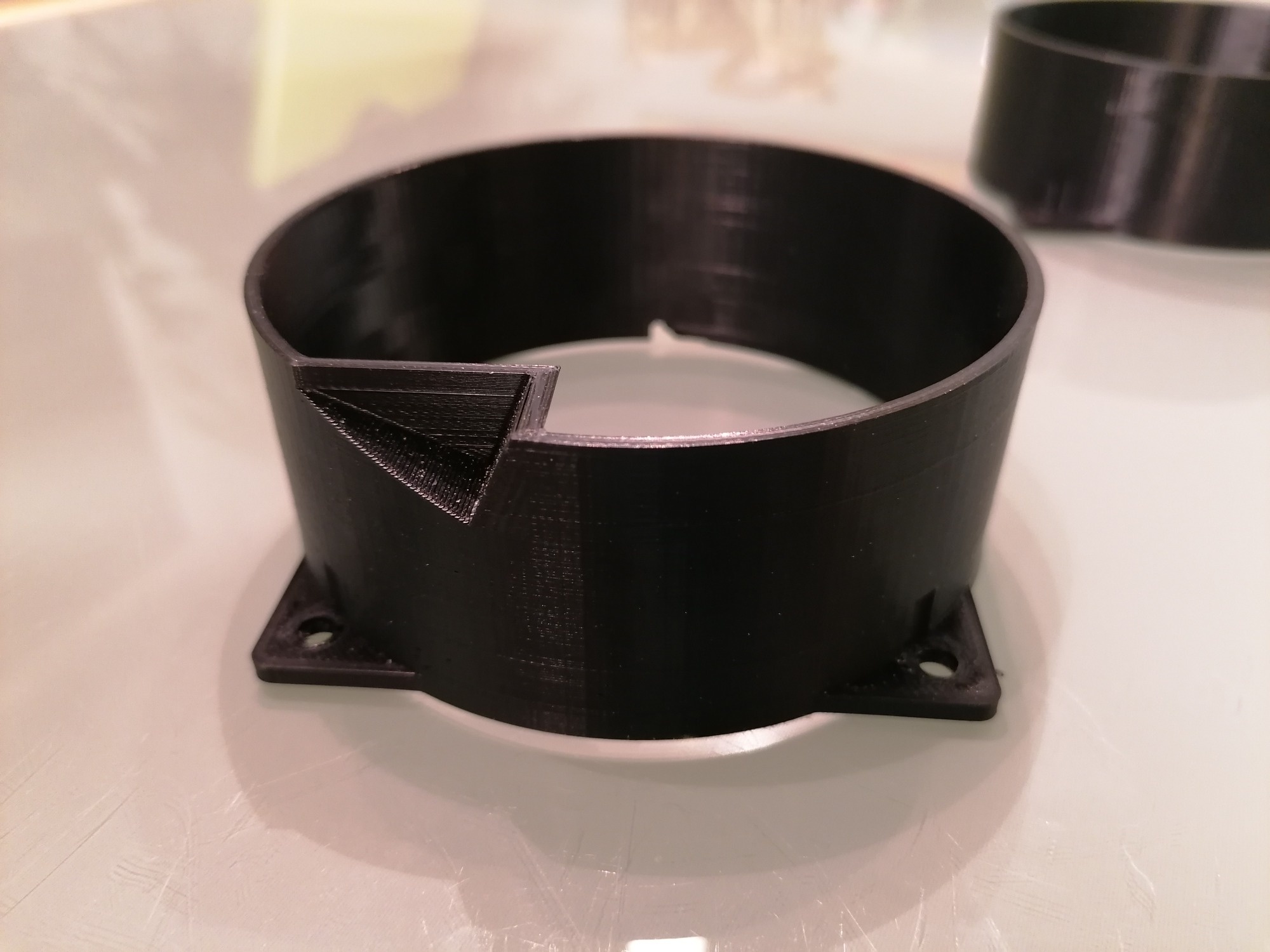

ich habe die Teile mal ausgedruckt.

Meinst du diese?
Die könntest du für eine kleine Spende ans Forum haben.

Grüße

Ralf

Ja genau die meinte ich (Druckvorlage Version 2 auf der 1. Seite dieses Threads)...

Ich schreibe dir ne PM.

Viele Grüße

Markus

Habe gerade das Päckchen fertig gemacht. Geht morgen früh in die Packstation.

Viele Grüße

Ralf

Hallo Ralf,

lieben Dank nochmals für die Teile, war leider extrem busy die letzten Wochen. Heute habe ich dann endlich den Umbau vorgenommen. Alles top!

Freut mich das alles geklappt hat.

Viele Grüße
Ralf

Hab bei mir Lautsprecher von JL Audio verbaut.
Die Adapter passen zwar nicht ganz von der Lochbohrung her, aber mit ein wenig
Geduld, Geschick und Spezialkleber ist der Umbau gelungen.
Finde den Klang deutlich besser und werd mal demnächst noch ein wenig mit Sonofil experimentieren.
Hat bei meinen InWall-Speakern im Heimkino auch Wunder gewirkt.

Stolte schrieb: Ich habe die Lautsprecher nach unten mit Kompriband abgedichtet, war immer noch doof, dann habe ich noch Mal die Polung kontrolliert und siehe da, Renö hatte sich vertan, danach war es besser.

kann sein dass die Lautsprecher von Renault mit Absicht phasenverkehrt laufen, vld damit sie sich nicht gegenseitig beeinflussen sondern verstärken ?

Hab das selbe festgestellt siehe Anhang.

Merkwürdig, die würden sich so aber nicht verstärken, sondern auslöschen. Also eine Art Akustischer Kurzschluss. Sinn hat das keinen mir erkennbaren, zumindest bei normalem Stereobetrieb.
