Irgendwo sauber und sicher 12 V abgreifen - ähnlich Zigarettenanzünder

Liebe Gemeinde,

vorab: Die Suche nach allem, was "12 V" beinhaltet, bringt leider nur Posts der klassischen 12 V Batterie. Daher erstelle ich ein neues Thema.

Ich würde gerne für mehrere technische Spielereien irgendwo 12 V abgreifen, die allerdings nur bei eingeschalteter Zündung anliegen sollten. Ähnlich wie der Zigarettenanzünder.

Kann mir hier jemand weiterhelfen? Wo geht das?

Ich dachte zunächst, ich löte das einfach "von unten" an die Anschlüsse des Zigarettenanzünders. Ich weiß aber nicht, wie viel Ampere ich da abgreifen kann. Bis jetzt nutze ich dort ein klassisches (Dual Port) USB-Netzteil.

Ich freue mich eure Rückmeldung,

liebe Grüße
Dennis

Hallo Dennis,

Am bestens gehst du an den ISO Anschluss vom Radio (liegt irgendwo in der Nähe des sicherungskasten Rum).

Willst du es ganz sauber machen, besorgst du dir einen passenden Gegenstecker (so kannst du im Fehlerfall auch alles schnell auf "original" zurückbauen).
Dort hast du Masse, 12v, Zündung.
Abgesichert ist es mit 15A.


Liebe Grüße, Johannes

Hallo Johannes,

wow, das war ja eine schnelle Antwort - danke! Sehe ich das richtig, dass ich mir also

- auf eBay 143210922014 kaufe,
- daran dann meine Verbraucher nach ISO 10487 verbinde,
- und dann den Stecker in das Gegenstück im Twizy stecke?

Liegt da ein Kabel mit Buchse, oder ist die Buchse irgendwo fest?

Liebe Grüße
Dennis

Der Ebay Stecker ist nur für Lautsprecher, damit wirst du kein Glück haben

Ich habe mir über einen Sicherungsabgriff 12V geholt (von der "Fußgängerhupe"), Vorteil ist das du eine weitere Absicherung für den Abgriff hast und das ganze ohne größere Verkabelungsaktion (bis auf Masse natürlich) geht.

Leider kann ich den hier nicht verlinken, da sperrt sich Ebay (warum auch immer) gegen, such mal nach "Spannungsabgriff"

Du brauchst einen ganz normalen ISO Stecker (am besten bekommt man die von einem Nachrüst Autoradio oder so). (Also als "Adapterkabel" gedacht).

Schau einfach Mal unten bei den Sicherungen/ Handbremse nach. Wenn du kein Parrot hast, liegt der Stecker da Rum oder ist mit ISO Tape minimal befestigt. Den findest du schon.
Dann kannst du dir ein passendes Kabel suchen

Edit: Schau mal hier, das ist der ISO Stecker mit Position gut zu sehen (Der in der Hand, nicht das Thema des Threads )
www.twizy-forum.de/werkstatt-twizy/85141-soll-das-da-hin

Edit 2: Hier ist das ganze beschrieben, mit Steckern etc: www.twizy-forum.de/werkstatt-twizy/7761-radio-mp3-player-einbau-in-den-twizy

Hallo @JPB und @green_fox ,

vielen Dank für euren Input. Ich werde nachher mal beim Twizy nachschauen, was ich da feines unter dem Handschuhfach habe, und Rückmeldung geben.

Jetzt noch eine Frage: Was wäre denn nun "besser" - wenn es sowas gibt: Der ISO-Anschluss (JPB) oder der Sicherungsabgriff (green_fox)?

Ich melde mich wieder, wenn ich beim T war.

Liebe Grüße
Dennis

Was ist besser Äpfel, Bananen oder Kiwi
Geschmackssache würde ich sagen.
Der "elegante" Weg ist mit dem Stecker von der "Radio"-Versorgung.

Man kann auch passende isolierte Kabelschuhe nehmen und diese z.B. mit Isolierband gegen Rausrutschen am ISO-Stecker befestigen.

Hallo,

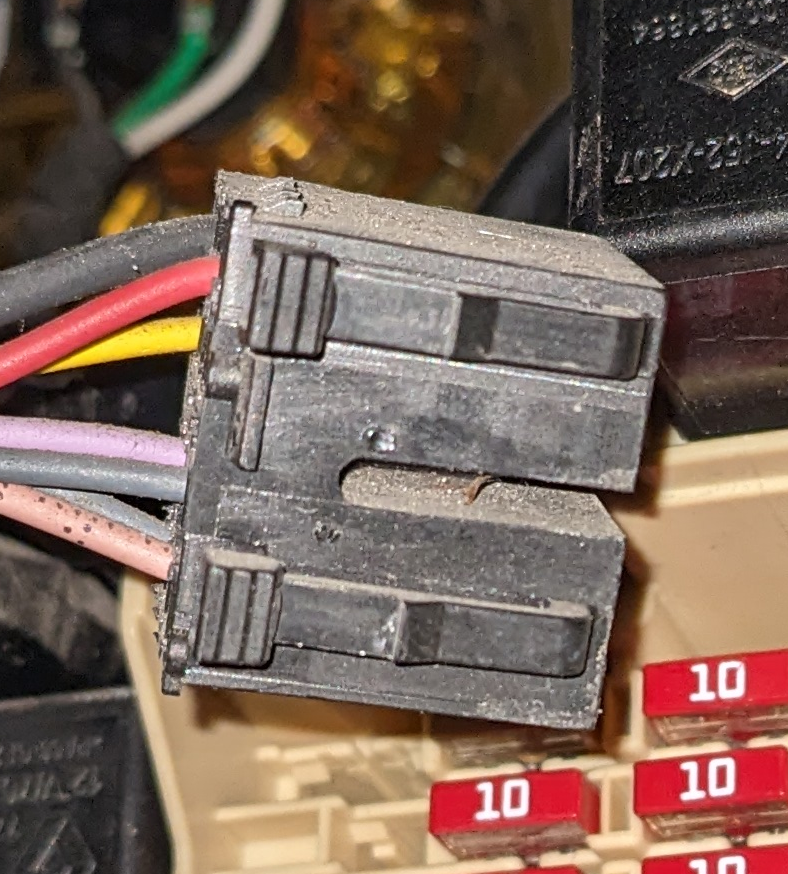

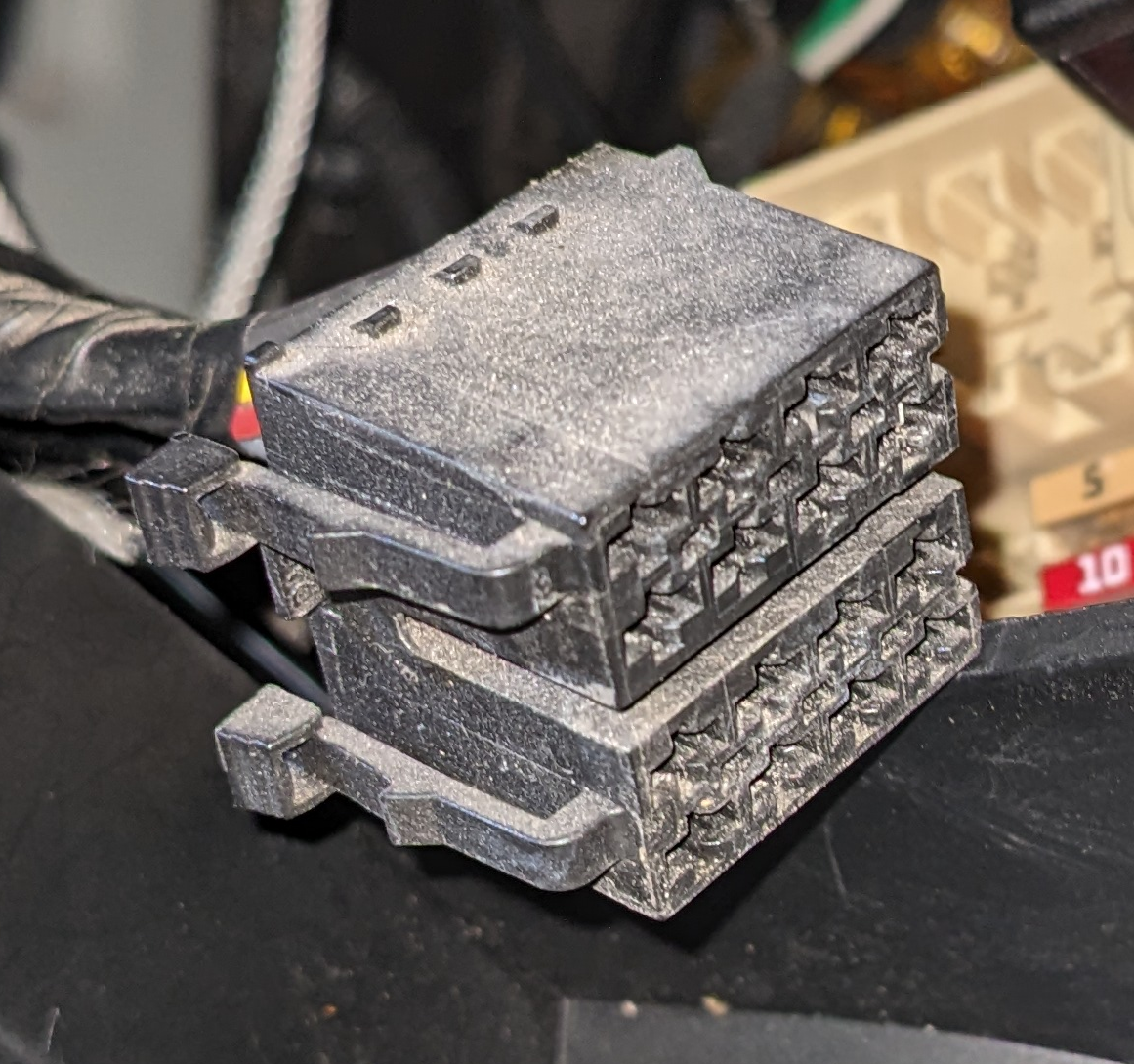

so, ich habe jetzt mal Fotos gemacht, und dann all meine Zeichenskills zusammengerafft. Sehe ich das richtig, dass das der (Doppel-)Stecker ist?

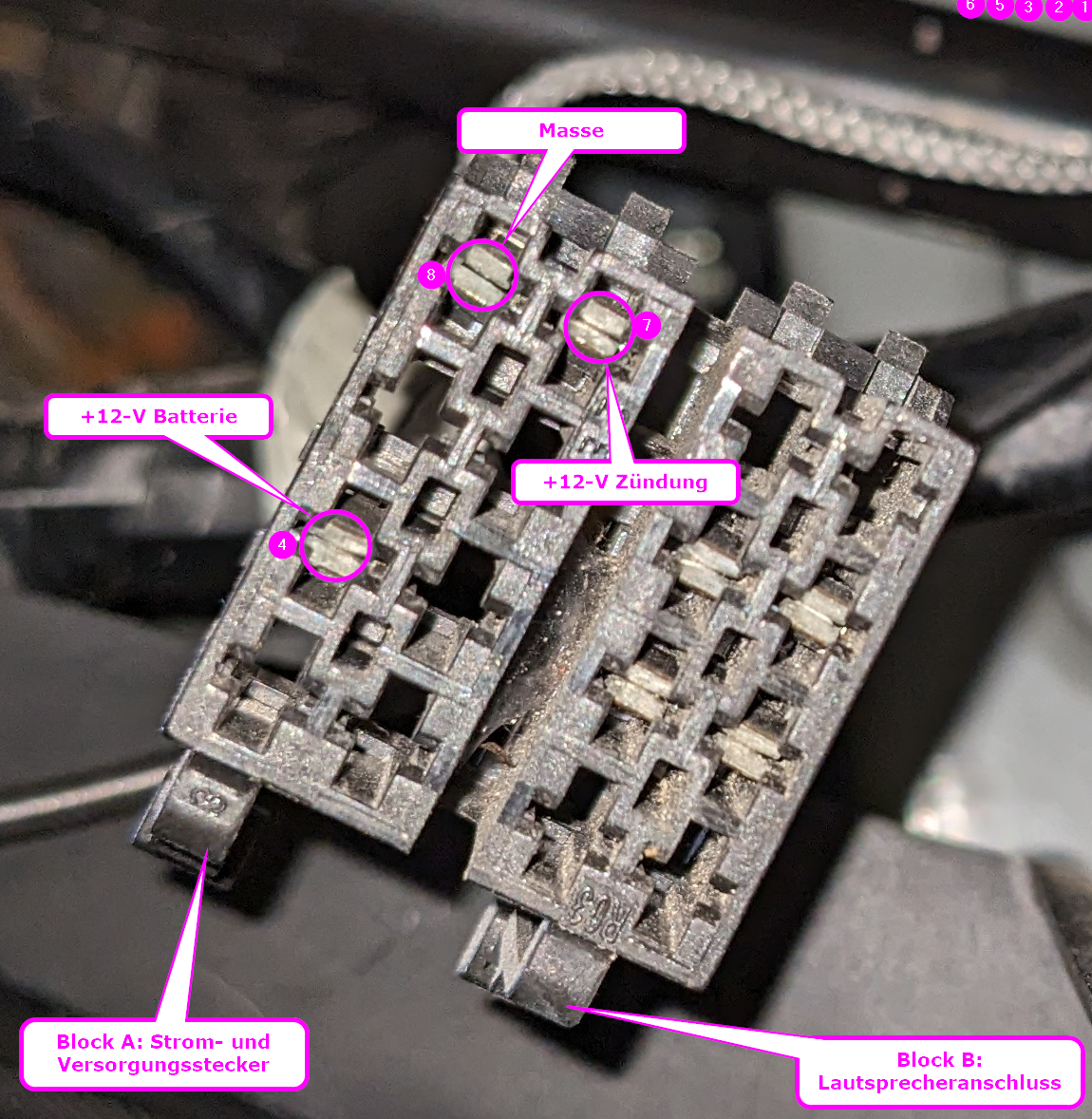

Und dass das dann die Belegung wäre, die ich brauche?



Und: Wenn ich dann meinen Verbraucher
- an 4 und 8 anschließe, wäre er immer an, auch ohne Zündung?
- an 7 und 8 anschließe, wäre er nur mit Zündung an?

Und: Der Adapter "392712186928" auf eBay würde da passen?

Ich hoffe, ich habe das richtig verstanden... Danke erneut für eure Hilfe,

liebe Grüße
Dennis

Jawoll, alles korrekt.
Bei manchen Fahrzeugen ist aber 4 &7 vertauscht (also ich erinnere mich da an ein Thema, dass die Parrot dauerhaft an war und man da was tauschen musste. Das geht aber easy.

Der Stecker passt.
Und wenn du z.b. eine Lampe in die Lautsprecherbrücke machst, kannst du dafür auch die Lautsprecher Kabel zweckentfremden
Viel Erfolg

Jupp, der rote und der gelbe waren irgendwo falschrum beschrieben.
Aber DAS kann man ja tatsächlich fix mal rausmessen.

Hallo,

manchmal dauert es etwas länger, aber ich wollte unbedingt nochmal Rückmeldung geben:

Für alle, die dasselbe Problem haben: Die Belegung bei meinem Twizy war genauso, wie in www.twizy-forum.de/projekte-twizy/91018-...ifen-aehnlich-zigarettenanzuender#251058 beschrieben. Alles hat genau gepasst und alles funktioniert einwandfrei.

Vielen Dank nochmal an alle, die geholfen haben.

Liebe Grüße
Dennis
