Wer fertigt mir Akku Tragleisten aus Magnesium ?

Würde gerne meine Akku - Tragleisten, aus gewichts Gründen, gegen welche aus Magnesium tauschen wollen:
Magnesium ist zur Zeit gerade billiger als Allu, und nur halb so schwer....
siehe Tabelle im Anhang.

Reines Magnesium wirst du nicht bekommen und einsetzen wollen. "Magnesiumfelgen" sind auch nur Alufelgen mit Magnesiumlegierung.
Die Stahlträger sind halt eingebaut um den Schwerpunkt zu senken. Wie notwendig das ist, ist zwar diskutierbar, der Unterschied ist aber nicht so krass.
Diese durch Alu zu ersetzen und auch noch teils aus zu fräsen würde das Gewicht auf etwa 25% der bisherigen Streben reduzieren.

GeölterBlitz schrieb: Würde gerne meine Akku - Tragleisten, aus gewichts Gründen, gegen welche aus Magnesium tauschen wollen:
Magnesium ist zur Zeit gerade billiger als Allu, und nur halb so schwer....
siehe Tabelle im Anhang.

Welcher Gewichtsvorteil ergibt sich durch den Ersatz der Eisenstangen durch Alu respektive Magnesium.?

Hab jetzt keinen Akku im direkten Zugriff, die Stangen waren aber laut meinem Gedächtnis 50x30mm im Querschnitt und 500mm lang.
Das macht knapp 24kg! nur für die Streben. Ansich sollte das passen, da die Bodenplatte des Akkus fast 40kg hat. Daher ist mein 20kWh LiIon bzw. 17kWh LFP Akku nahezu gleich schwer dem 6kg Original. Bei mir wiegt das gesamte Gehäuse kaum 10kg...
Gewichtsersparnis somit etwa 18kg wenn man die Streben aus Alu macht und an den nicht nennenswert tragenden Stellen ausfräßt.

Gibt wohl kaum ein anderes Teil am Twizy, an dem man so leicht, so viel Gewicht sparen kann.

Nur Magnesium kommt in Frage, siehe auch die Tabelle:

Eisen zu Magnesium = 4,5 fach weniger Gewicht !

Wenn die 24 kg stimmen ist das 24 / 4,5 = 5,33 kg

somit 4 x 24 kg = 96 kg zu 4 x 5,33 kg = 21,32 kg

Gewichtsersparnis = ca. 75 kg

Elektrikmirk (oder wie der heisst) aus italien (glaub ich) hat welche aus Alu gefertigt. Aber wenns unbedingt Magnesium sein muss...
www.youtube.com/shorts/tSQIMhzyWsk

Ich würde bei sowas von Magnesium abraten, neigt Magnesium zu erhöhtem Rissverhalten bei fortschreitender Alterung. Viele Felgenhersteller geben auch nur eine bestimmte Lebensspanne an (meist 5 - 8 Jahre) und bei der Holperkiste würde ich an der Stelle keine Experimente machen wollen. Alu hatte ich mal gesucht, aber in entsprechender Güte nicht auftreiben können. Nicht jede Legierung besitzt ausreichend mechanische Eigenschaften um die vorhandenen Stangen ersetzen zu können. Ich kenne mehrere Personen die mit Magensiumfelgen schon Lehrgeld liegen lassen mussten, da wurden die teuren Felgen nach wenigen Jahren auf der Renne schon undicht. Warum nicht gleich Titan oder Carbon? ^^

Auch kannst du die Streckgrenze und Zugfestigkeit von Metallen nicht einfach gleichsetzen. 0815 Baustahl kommt in der Zugfestigkeit schon auf 360 N/mm², viele Magensiumknetlegierungen liegen hier um 200 N/mm², sprich um solche Unterschied auszugleichen musst du die Querschnitte erhöhen.

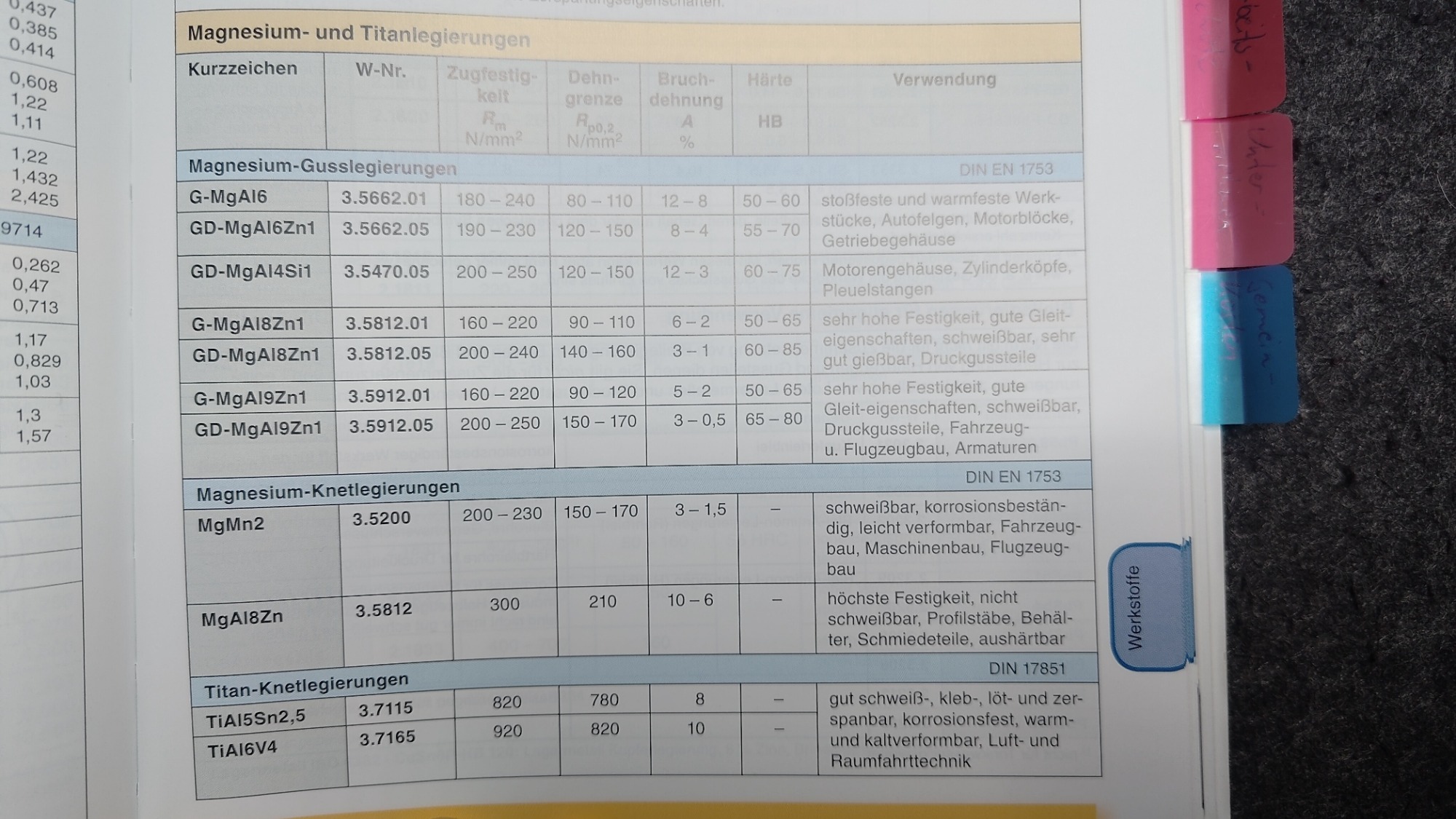

Hier mal Auszüge aus der Bibel (Tabellenbuch Metalltechnik, Christiani):

Interessant wie du bei knapp 24kg schweren Leisten 75kg einsparen willst.
Wie soll das denn gehen?
Die vier leisten wiegen ZUSAMMEN 24kg. Und nein, du kannst nicht einfach "Magnesium nehmen". So wie ich nicht Beryllium für meine Fahrradrahmen nehmen kann. Das fängt bei den Materialeigenschaften an und hört bei der Verfügbarkeit von Halbzeugen auf (Und bei Beryllium ist der dezente Nachteil das es tödlich giftig ist, wenn man dem Spaß längere Zeit ausgesetzt ist).
Stahlrohr oder Alu-massiv.

Klar, hätte mir gleich komisch vorkommen sollen, da der komplette Akku ja nur etwas über ca. 50 kg wiegt, kann man keine 75 kg einsparen.

Aber bei ca. 24 kg kann man mit Magnesium ca. 18,67 kg einsparen...

Und ja, wie Bonsai-Bonze schon beschrieben hat muß eine Legierung z.B. G-MgAl8Zn1 herhalten.

Sollche Legierungen haben wir im Mg - Druckguß auch für Kfz - Teile verwendet.

Hier im Umkreis haben leider alle Druck Gießereien längst dichtgemacht, vielleicht ist ja bei Bonsai-Bonze in Heilbronn noch eine in Betrieb ?

Würde dann mal versuchen 4 "Barren" Rohmaterial zu erstehen, einen "Bearbeiter" finde ich dann schon noch.

Servus,

der komplette Akku wiegt 97kg. Etwas über 40kg entfallen auf die Bodenplatte mit den Streben. Die Streben machen gut 1/4tel des gesamten Akkugewichtes aus.
Und schlag dir doch mal bitte das Magnesium aus dem Kopf... Da gibts keine Halbzeuge für.
Das Zeug gießen zu lassen kostet für die 4 Stk. mehr als n neuer Twizy. Wenn du dort Gewicht sparen willst, machs aus Alu, da sparst du am Ende haargenausoviel.

TC hat mich auf einen Link aufmerksam gemacht: das wurde alles schon mal behandelt:

www.twizy-forum.de/projekte-twizy/51128-...ie-aufhaengung-optimieren?start=90#51128

Wenn es unbedingt Magnesium sein muss, kann man stattdessen gelegentlich davon ein Glas trinken und dafür das Abendessen weglassen. Das bringt vermutlich mehr.

Carbon/Titan Honeycomb-Verbundmaterial, die Enden in denen die Schraubenlöcher sind aus gesenkgeschmiedetem Titan... alles verklebt. Stellt euch doch nicht so an, Jungs!

Nimmt man doch gleich Dachlatten ... wäre nicht nur leichter, auch nachhaltiger

BinKino schrieb: Nimmt man doch gleich Dachlatten ... wäre nicht nur leichter, auch nachhaltiger

MG brennt halt länger....
