Fehler: Twizy fährt nicht. (Kommunikationsfehler?)

Euer Fehlerbild ist also definitiv 100% deckungsgleich zu dem eines defekten BMS.
Da ihr aber sicher seid, dass die Ursache nicht im BMS liegt, vermute ich, dass die in den Zuleitungen zum BMS zu suchen ist.
Ich würde nun als nächstes die Leitungen 12V-BMS, CANL und CANH zwischen Yazaki-Buchse außen am Akku und dem 24-poligen Stecker direkt am BMS auf Beschädigung prüfen.
Dass ein Schaden an der Yazaki-Buchse des Ladegerät genau das gleiche Fehlerbild auslöst, halte ich zunächst noch für sehr unwahrscheinlich.

Snorre schrieb: Euer Fehlerbild ist also definitiv 100% deckungsgleich zu dem eines defekten BMS.
Da ihr aber sicher seid, dass die Ursache nicht im BMS liegt.......

Die haben ein funktionierendes von mir ausprobiert, keine Änderung

Die Steckverbindungen bzw. die konfektionierten Kabelbäume dahinter sind echt lästig, wenn defekt. Die Yazaki sind immer noch nicht so wirklich als renaultunabhängiges Teil zu beschaffen?

Pfälzer68 schrieb: Die Yazaki sind immer noch nicht so wirklich als renaultunabhängiges Teil zu beschaffen?

Doch die gibt es beim Ali bzw Ali-Express.
Allerdings nicht in der Ausführung mit den beiden Schraublöchern.
Da muss man dann ggf. etwas improvisieren.
Vielleicht kann man die unter Zuhilfenahme eines 3D-Druckers etwas pimpen.

Moin alle zusammen was ich ganz vergessen habe zu sagen beim Auslesen stand da auch fehlercodes löschen jetzt ist das die Frage ob man die einfach mal löscht und dann guckt was passiert oder kann man das noch schlimmer machen und wegen der anderen Sachen werden wir nächste Woche mal alles noch mal durchmessen ob irgendwo ein kabelbruch ist hatten wir durchgemessen hatte alles durchgang mfg Basti

Die Fehler aus dem Screenshot sind alle noch vorhanden und lassen sich deshalb nicht löschen.
Es können nur Fehler gelöscht werden, die als gespeichert markiert sind.
Wenn die Fehlerursache beseitigt wurde, dann wechselt der Status von "vorhanden" nach "gespeichert".

OK Danke MFG

Wie kann ich die canbus Signale bzw Leitungen messen? Was muss ich da genau machen?
Wie kann ich die 12v am BMS messen?
Und gibt es ein Schalterplan wo man Kabel Farben und so sehen kann unf eo die hin laufen?

Hi.

Oben etwas rechts gibts die Suchfunktion, zu so ziemlich jedem Thema gibts mittlerweile mehr oder weniger erfolgreiche Lösungsansätze.
Mit dem Suchwort "Schaltplan" und der Option "Suche nur in Titel" gibts dann z.b.

www.twizy-forum.de/werkstatt-twizy/81447-suche-schaltplan-vom-twizy?start=75#270821

Der Link dort führt Dich zum gewünschten.

Der Twizy war nun heute bei mir, kein richtiger erfolg. Ladegerät und Batterie getauscht, nix. BMS wird nicht erkannt. Habe den Yazaki-Stecker getestet, Can + und - gehe durch. Aber an Pin 11 soll eigentlich dauerplus sein, da maß ich eine krumme spannung, z.b. 6v , welche langsam weniger wurde. Sicherung 2 (zweite reihe von oben, erste Sicherung von rechts) ist intakt. wenn man die zieht, geht die spannung an pin 11 auf null. Seltsam: die gemessene spannung nimmt kontinuierlich ab. trenne ich das messgerät und warte etwas und messe dann wieder, dann ist die spannung wieder höher, nimmt aber wieder langsam ab. klingt für mich nach kabelbruch zwischen sicherung und pin 11 yazaki, mit noch hochohmigem durchgang, etliche MegaOhm.
Die frage ist: Ist pin elf definitiv dauerplus 12v fürs BMS? In der pdf habe ich einige Grafiken kopiert. Wenn wir da den pin elf richtig lokalisiert haben, dann könnte man mit stromklauklemme da mal 12v draufgeben und schauen, ob der T sich fahrbereit meldet.
Oder??




In diesem Beitrag ist für Gäste nicht alles sichtbar. Bitte melde dich an, oder registriere dich.

udo229 schrieb: Die frage ist: Ist pin elf definitiv dauerplus 12v fürs BMS?

Die Antwort lautet: Ja, definitv!

udo229 schrieb: Wenn wir da den pin elf richtig lokalisiert haben, dann könnte man mit stromklauklemme da mal 12v draufgeben und schauen, ob der T sich fahrbereit meldet.
Oder??

So würde ich das auch machen.

BTW: 12V AUX ist auch Dauerplus!

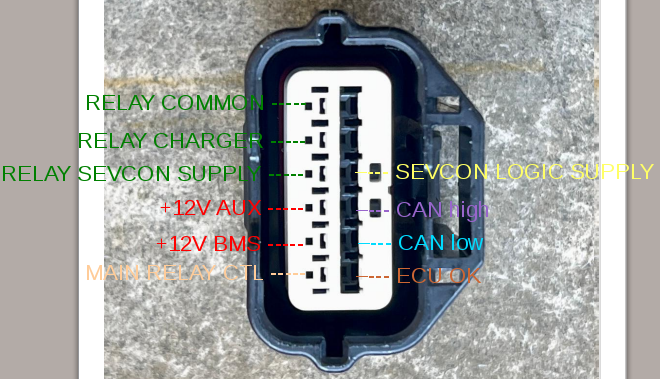

Um Missverständnisse zu vermeiden:




Ansicht so wie die Buchse im Akkugehäuse eingebaut ist:

Hallo Zusammen,

also nach dem wir ja bei Udo229 waren haben wir es heute zeitlich geschafft beim Twizy weiter zuarbeiten.
Wie wir ja schon bei Udo festgestellt haben hat das BMS keine 12V anliegen gehabt. Wir haben Jetzt 12V auf die Leitung gelegt und getestet.
Wir haben nach kurzer Zeit direkt im Display gesehen das der Twizy Wieder alles normal anzeigt.


Also unsere Lösung war am ende eine neue Leitung einzuziehen und dies Mit einer 5A Sicherung abzusichern. ( Von Pin 11 Am Yakazi Stecker eine Leitung zu Batterie zulegen)

Somit haben wir bei unserem Twizy den Fehler gefunden.
Wir bedanken und Bei allen die uns Geholfen haben diesen Twizy wieder zum laufen zu bringen.
MFG
