Twizy-Cfg: SEVCON-Shell für Arduino

Die Hardware-Parameter (CS und INT/IRQ) stehen in der Doku für Dein CAN-Shield.

Und wenn das 16 MHz hat, brauchst Du natürlich MCP_16MHZ statt MCP_8MHZ. MCP_12MHZ wäre falsch.

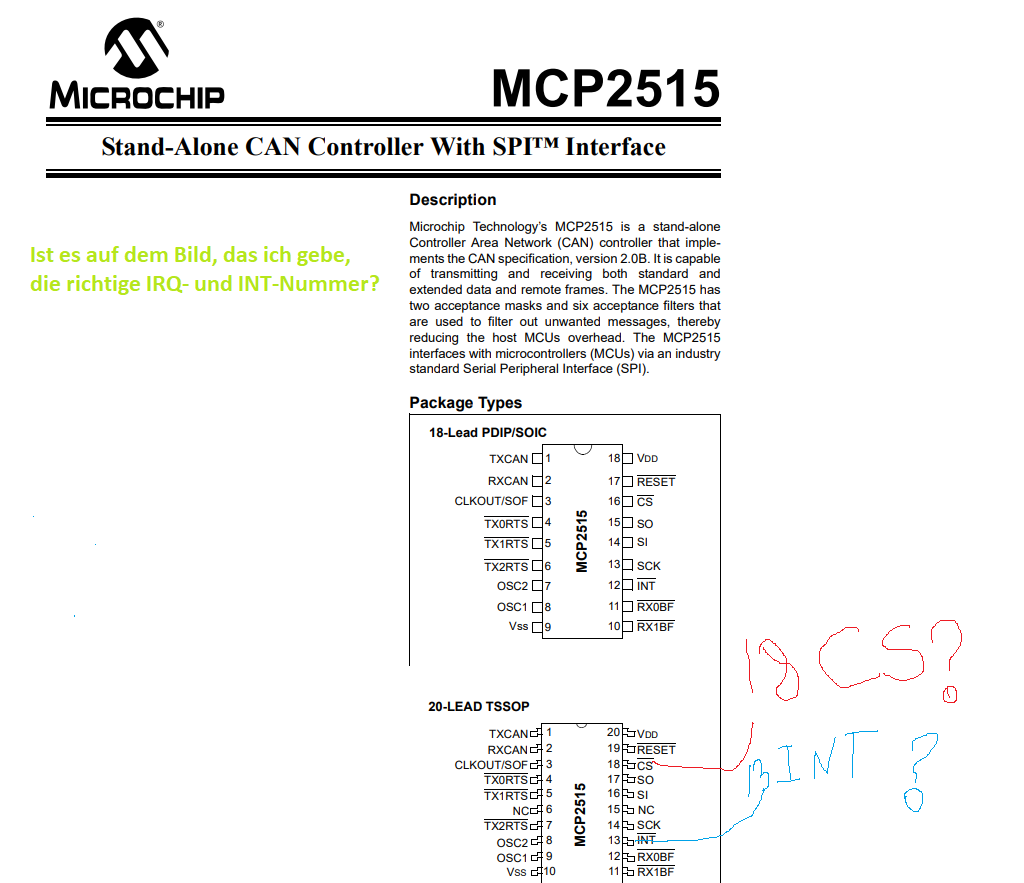

18 = > IRQ and 13 => CS in picture ?

Nein, das ist die Chip-Doku. Du musst in Deine Shield-Doku schauen.

oder die Leiterzüge vom Chip auf dem PCB verfolgen. Wichtig ist der Weg CS (vom MCP) -> CS (vom Arduino) -> Software

Wenn du einen Arduino Nano verwendest, empfehle ich CS an D10 anzuschließen und in der Software "10" als Pin zu nehmen. Es muss dann eine elektrische Verbindung zwischen D10 und "Bein 18" des MCP geben.

Vielen Dank, es funktioniert, musste man nur die irq auf 10 und 16Mhz ändern, ich brauche ein Video darauf, um diese Werte leicht zu finden.





Tut mir leid, aber es ist auf Französisch...

Ist es möglich, die Software zu ändern, um Probleme zu finden?

Natürlich kannst Du die Software erweitern, um Fehler auszulesen.

Du kannst aber auch die Fehler des SEVCON von Hand über die SDO-Register auslesen (siehe Gen4-Doku und OVMS-Source), und mit den OBD2-Kommandos kannst Du von Hand den Fehlerspeicher des Twizy auslesen. Letzteres wird Dir aber leider nicht viel bringen, da die Fehlercode-Bedeutungen von Renault nicht verfügbar sind. Die SEVCON-Fehlercodes stehen im OVMS-Sourcecode.

Konkretes Problem verschoben nach www.twizy-forum.de/probleme-twizy/87943-zufaellige-fehler-nach-ca-15-minuten

Dieser Thread betrifft die Software Twizy-Cfg.

Hallo,
hat mal jemand Twizy-Cfg mit einem Arduino Mega getestet?
Mit Uno läuft es problemlos, aber mit dem Mega bekomme ich immer die Meldung:
setup: waiting for CAN connection...
Entering Configuration Mode Failure...

Ja. Ich hatte aber auch Probleme bis dexter mir wie folgt auf die Sprünge half:

Wenn Du ein Uno-Shield auf den Mega steckst, kannst Du Pin 10 (CS) normal verwenden, IRQ auf Pin 2 klappt evtl. auch (hab ich nicht probiert), aber Pin 11-13 musst Du entsprechend der Belegung mit 50-52 verbinden. Hier ist eine Site, die das erklärt:

matthewcmcmillan.blogspot.com/2014/09/seeed-can-bus-shield-with-arduino-mega.html

Dann erst mal mit IRQ 0 (= Polling) probieren…

Danach lief der Mega Dank dexter

Danke, die Seite hatte ich auch schon!
Die Lösung trifft nur auf ältere Shields zu, bei denen der ICSP nicht verbunden ist. Ich habe jetzt eine Lösung gefunden:
Die Pins (am CAN Shield) 11,12,13 abknipsen, sie sind mit dem ICSP intern im CAN Shield verbunden und machen aus unerfindlichen Gründen Probleme mit dem Mega. Dann läuft es!!

Moin Jungs,
erstmal vielen Dank für deine Arbeit @dexter, du machst das Twizy-Forum zu einem noch besser Ort;).
Ich habe nun die letzten 3 tage herum experimentiert mit meinem Arduino Uno, eine MCP2515 mit 8mhz und meinem Flitzer.
Leider läuft das ganze noch nicht ganz und ich weiß nicht mehr, wo ich noch troubleshooten könnte.
Ich hatte gestern die Konstruktion mal am Twizy, welcher dann nur wie bei @indikat0r angefangen hat im Tacho aufzuleuchten und in der seriellen Konsole wurde nur Sevcon offline gezeigt.
Can-H und L sind garantiert richtig. 8mhz ist in der .conf auch eingestellt, der Port (10) ebenfalls.
Libraries habe ich auch schon verschiedene ausprobiert.

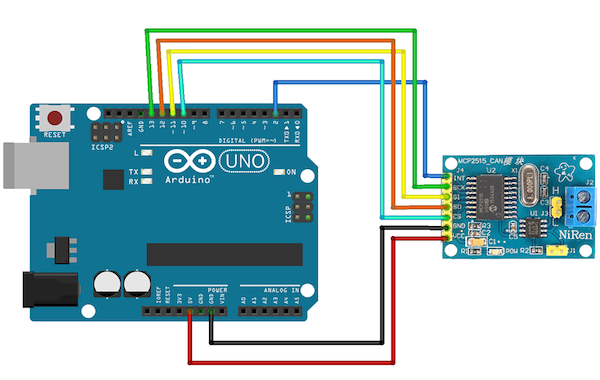

Die anderen 4 Pins habe ich, wie auf dem Anhang verbunden.

Hat jemand hier Lösungsvorschläge?
Danke im Voraus!

Liebe Grüße
LangeIT

Mit 8 MHz gab's viele Probleme, daher meine Empfehlung zu 16 MHz. Kannst Du bei dem NiRen-Modul einfach auswechseln.

Ansonsten: parallel installierte verschiedene CAN-Libs gehen regelmäßig in die Hose. Installier mal nur meine Empfehlung, aus dem Link.

Den Terminator zu aktivieren hast Du probiert?

Moin,
alles klar, ich antworte jetzt erst, da ich erst den Terminator aktiviert habe und mir anschließend das 16mhz MCP Modul gekauft habe, welches gestern erst ankam.
Empfohlene Library installiert, trotzdem gleicher Fehler: Der Tacho zeigt nur wirre Balken, Zahlen und Leuchten im Display.

Ist es denn egal, wo die anderen Pins des MCPs auf dem Arduino sind? Könnte es sein, dass ich die anderen Pins falsch angeschlossen habe?
Definiert ist ja nu der CS Pin in der Software.
Einen anderen Ansatz habe ich nicht. 2 Arduinos ausprobiert, 2 MCP Module, 2 Laptops, 5 Libraries...

Liebe Grüße und danke für die Weiterhilfe!

Was benutzt du für einen Arduino? Poste mal ein Bild von der Platine und eins vom Shield. (hochauflösend das man die Chips sieht)
Wenn du den Monitor der IDE öffnest, was zeigt der Monitor genau an?
Versuche diese Library (wenn du noch nicht hast):
github.com/Bascy/MCP_CAN_lib_Deprecated
Teste ein Beispielsketch aus der Library, ob das Shield richtig erkannt wird und funktioniert.
Wenn nicht: In "mcp_can_dfs.h"
vor "#define DEBUG_MODE 1" die Backshlashs rausnehmen und schauen, was der Monitor sagt....

Gruß, Michsael

LangeIT schrieb: Der Tacho zeigt nur wirre Balken, Zahlen und Leuchten im Display.

Eigentlich deutet das eher auf einen Fehler in Deinem Stecker oder der Verkabelung hin, bspw. Kurzschluss einer Signalleitung.
