LED-Umrüstung

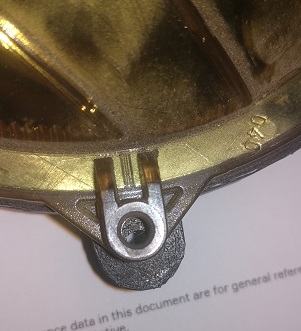

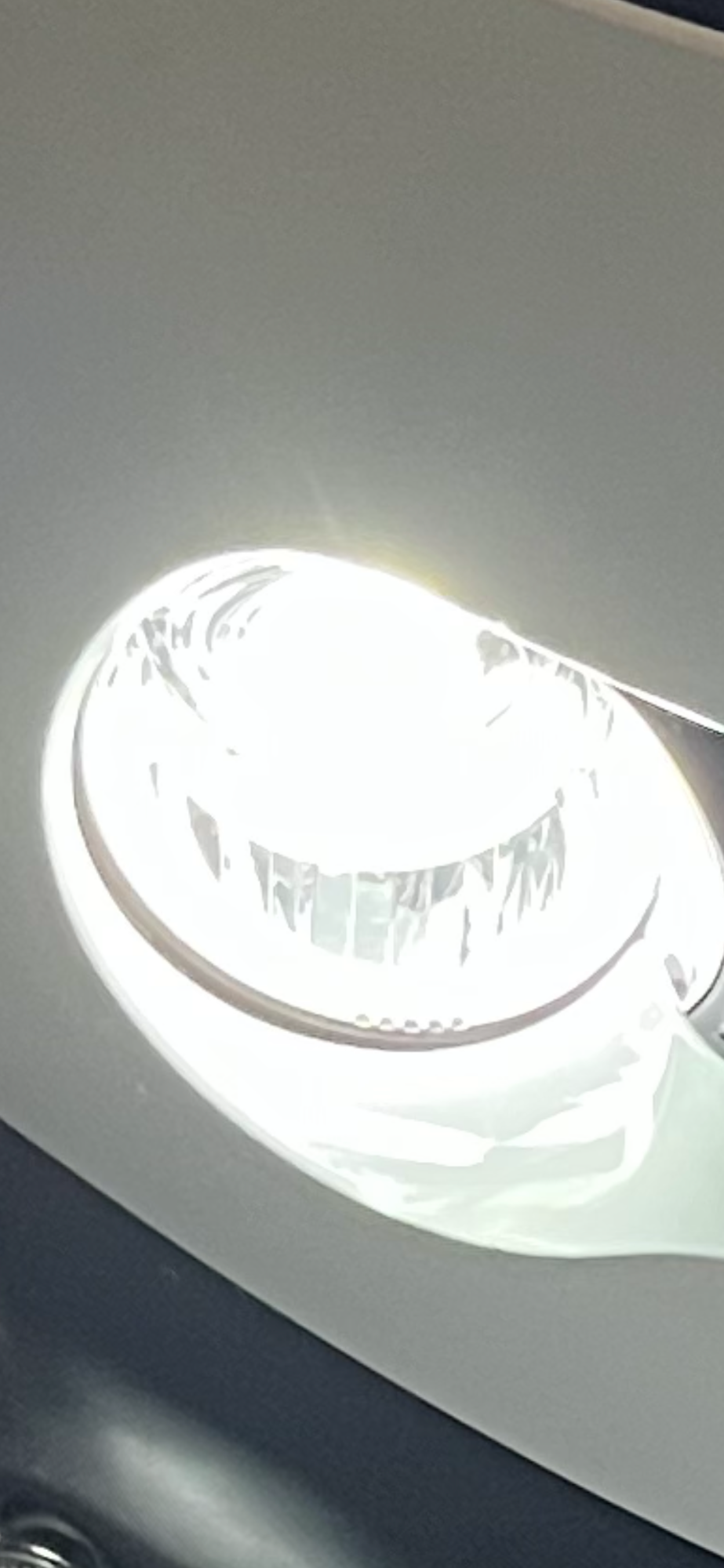

Der andere Ring wurde von Miata seitlich festgeschraubt:
www.twizy-forum.de/licht/82226-led-scheinwerfer-fuer-den-twizy?start=405#240413

Die Stornierung der Lampen war zu spät, sie waren angeblich schon unterwegs zu mir. Ich werde mir die Lampen erstmal genauer anschauen, bevor ich sie eventuell zurückschicke.

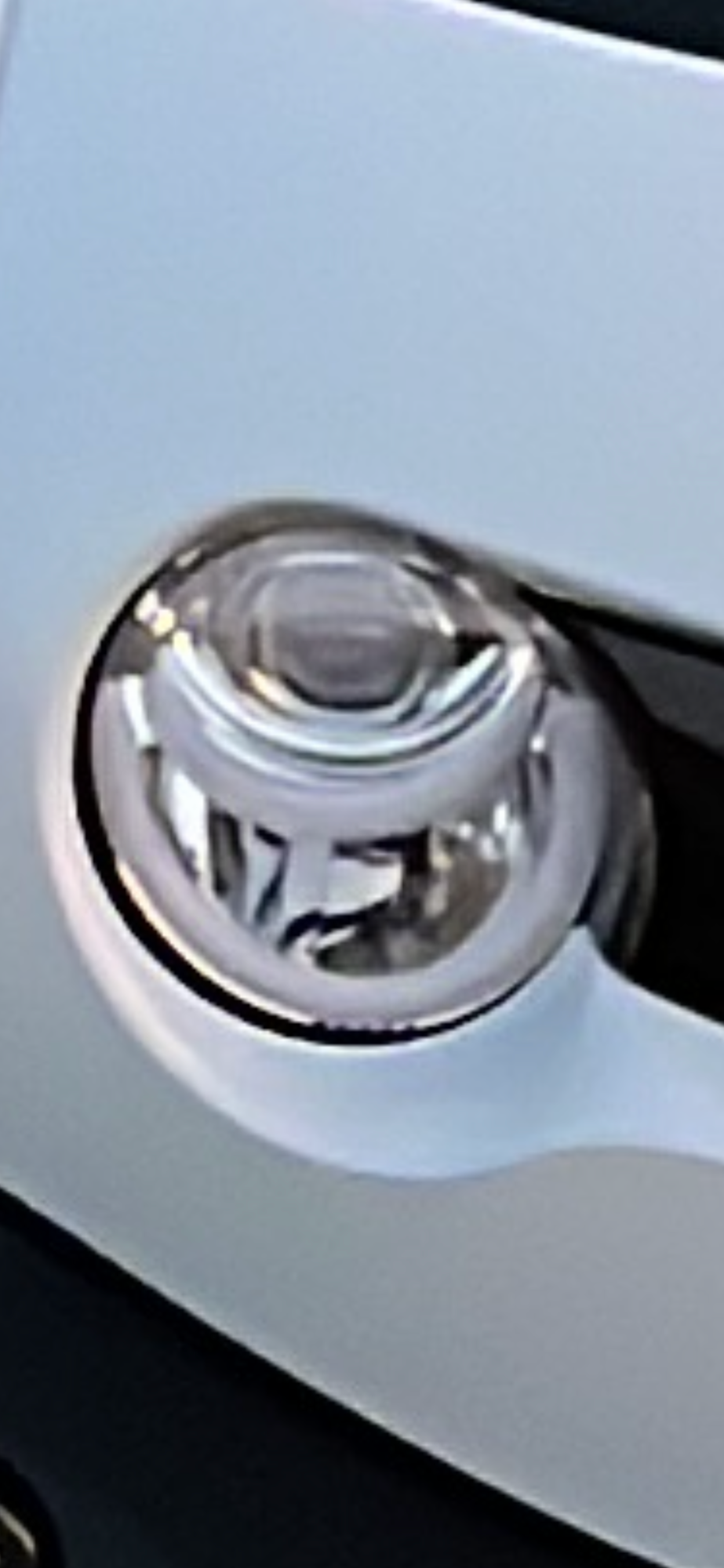

Fake-Tagfahrlicht und Standlicht werde ich wohl über Dioden / Brückengleichrichter mit Zündungsplus und Standlichtplus verbinden. Vielleicht kommt auch noch ein Schalter für den TÜV dazwischen, damit sie im Fall der Fälle vorschriftsmäßig nur als Standlicht funktionieren.
Ansonsten wäre bei Benutzung des Fake-TFL immer der Tacho abgedunkelt und Rücklichter und Nummernschildbeleuchtung würden immer mitleuchten.

Goldbacher schrieb: Welcher Ring wird für die Lampen genommen?
...Was sollte vor dem Druck noch verbessert werden?

Weil bisher keine Antwort kam, habe ich einen Ring gedruckt und an die Originallampe gehalten.
Dabei ist mir aufgefallen, dass die Bohrungen ca. 3 mm zu weit auseinander sind.
Wenn ich beide Ringe im Programm übereinanderlege, sind die Bohrungen genau an den gleichen Stellen. Eigentlich müsste jeder dieses Problem haben.
Die Ringe selbst haben etwas unterschiedliche Innen- und Außendurchmesser.
Jetzt fehlt mir noch das Paket, damit ich weiß, an welcher Stelle, noch etwas geändert werden muss.

www.twizy-forum.de/3d-druck/87374-3d-druck-adapter-led-scheinwerfer?start=0

Diesen Adapterring habe ich verwendet und die Nasen entfernt, da bei Verschrauben die Schraubenköpfe zu sehr gedrängelt haben (obwohl Linsenkopf). Daher das Verkleben. Die Lochmaße hatte ich nicht kontrolliert. Gut möglich, dass sie leicht verkantet sind, und ich es nicht gemerkt habe.

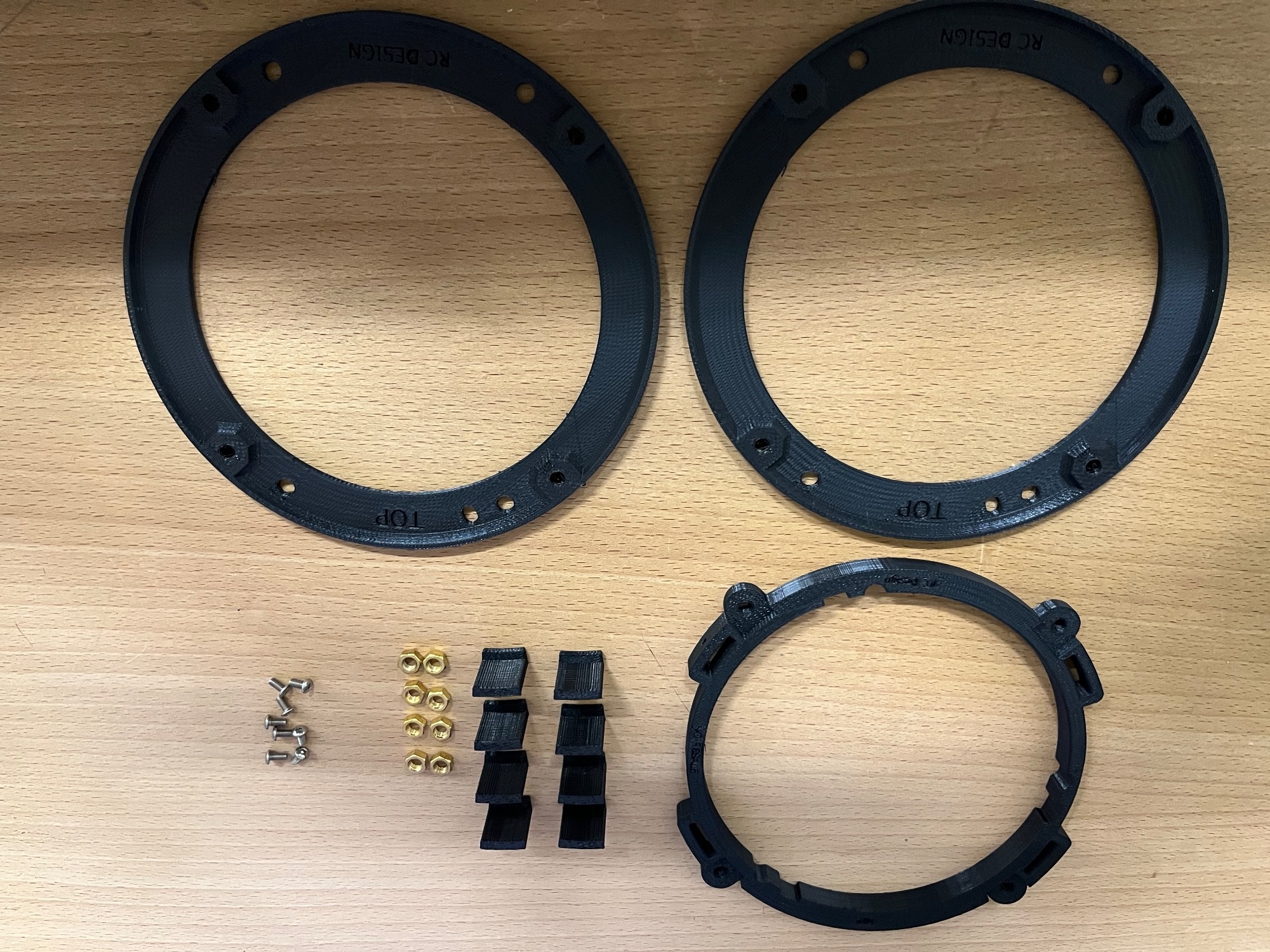

Den Ring hatte ich gedruckt. Auf dieser Seite ist noch eine andere Version von rcoolen. Der rcoolen-Ring hat auch denselben Lochabstand.

Bei meinen Ringen habe ich den Lochabstand bei einem der bestehenden Ringe rausgemessen. Wenn es dort einen Fehler hatte, wurde der wahrscheinlich auch bei mir übernommen. Ich werde in den nächsten Tagen (Wochen) mal die Lampen an den Twizy halten und messen.

Mit den Gegenstücken (lamphouder-led-ring-rc.stl) von rcoolen passen die Löcher genau. Wenn man 5er Inbusschrauben nimmt, müsste man auch die Laschen nach innen versetzen können, bzw. den Ring vertikal um 180° drehen können (Innenseite nach außen) und hat dann mehr Platz für die Haube.

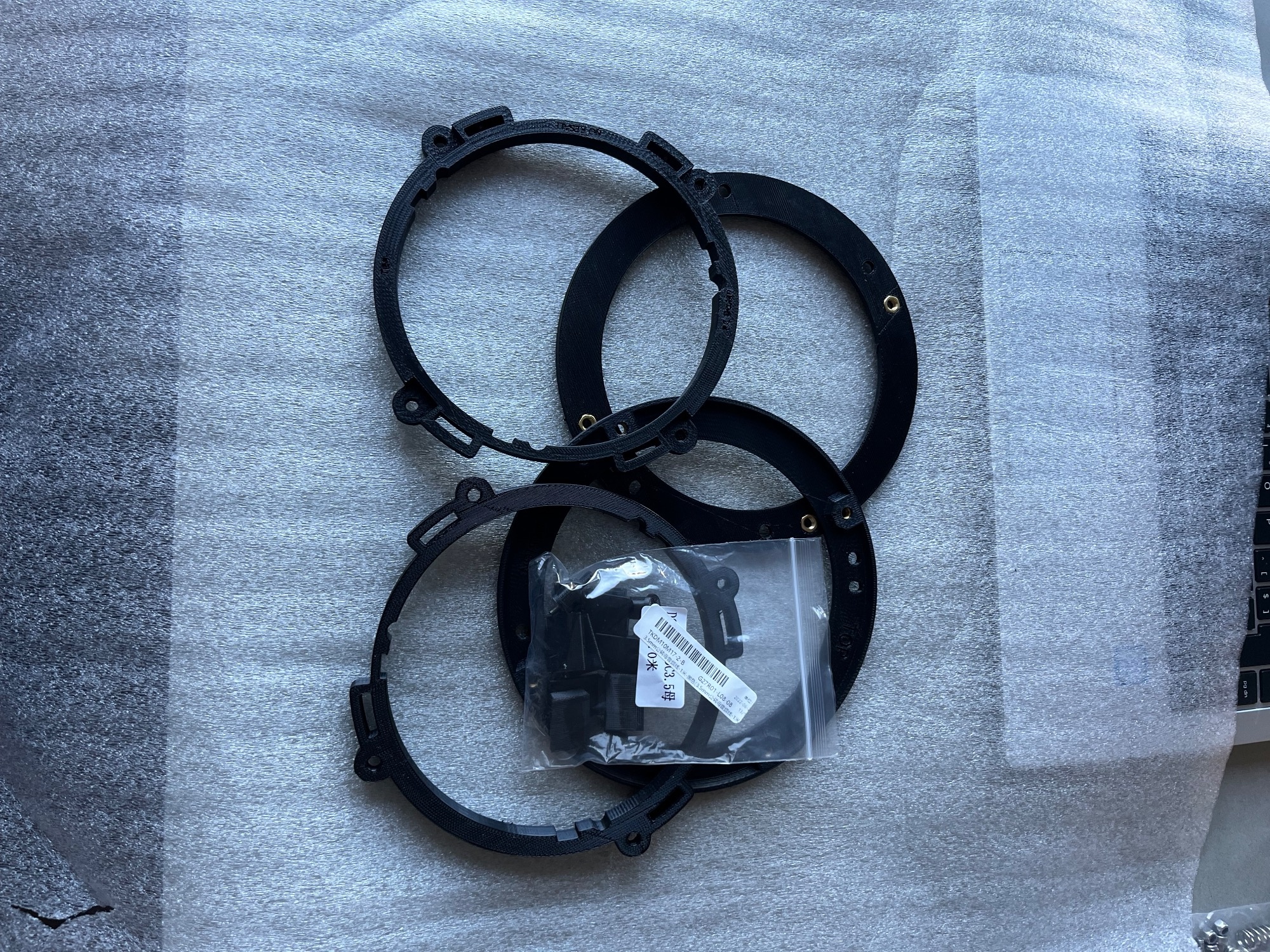

Ich musste erst überlegen, wie ich die Muttern hineinbekomme. 7 mm sind zu klein und 8 mm sind zu groß. Probiert hatte ich es erst im Schraubstock, dann habe ich sie einfach mit einer Schraube und Scheibe hineingezogen. Das ging bei ABS+ problemlos, es könnte zu meinem Lieblingsmaterial werden. Jetzt muss ich nur noch herausfinden, wo die Aussparungen für die Scheinwerfer hingehören.
Weiß jemand die genauen Maße der Federn und Schrauben?

Die locher sind so gemacht das man die nutten reinziehen muss…einfach den bolzen vom andere seite rein stecken , nutte drauf und fest ziehen. Alternativ konnte man due auch aufheizen mit ein lotbolzen und die dann reindrucken. Falls die nutten nicht fest sitzen konnen die rausfallen und das ware das letztz was mann haben meuchte. Fur die federn konnte mann einfach federn benutzen due auch fur 3d druckplatten benutzt werden. Die sind fest und stabil.

Mfg
Rcoolen

rcoolen schrieb: Die locher sind so gemacht das man die nutten reinziehen muss…einfach den bolzen vom andere seite rein stecken , nutte drauf und fest ziehen. Alternativ konnte man due auch aufheizen mit ein lotbolzen und die dann reindrucken. Falls die nutten nicht fest sitzen konnen die rausfallen und das ware das letztz was mann haben meuchte. Fur die federn konnte mann einfach federn benutzen due auch fur 3d druckplatten benutzt werden. Die sind fest und stabil.

Mfg
Rcoolen

Der Text war zweideutig... Du meinst Nuten (längliche Aussparung oder Vertiefung) und keine Nutten (Abfällige Bezeichnung für Frauen des horizontalen Gewerbes)...

Er meint Muttern, das ist aber etwas unglücklich ins deutsche übersetzt worden.
Die Druckerfedern gibt es leider in verschiedenen Längen. Wie lang sind denn die Schrauben?

Das gewinde ist im original ungefar 35 mm

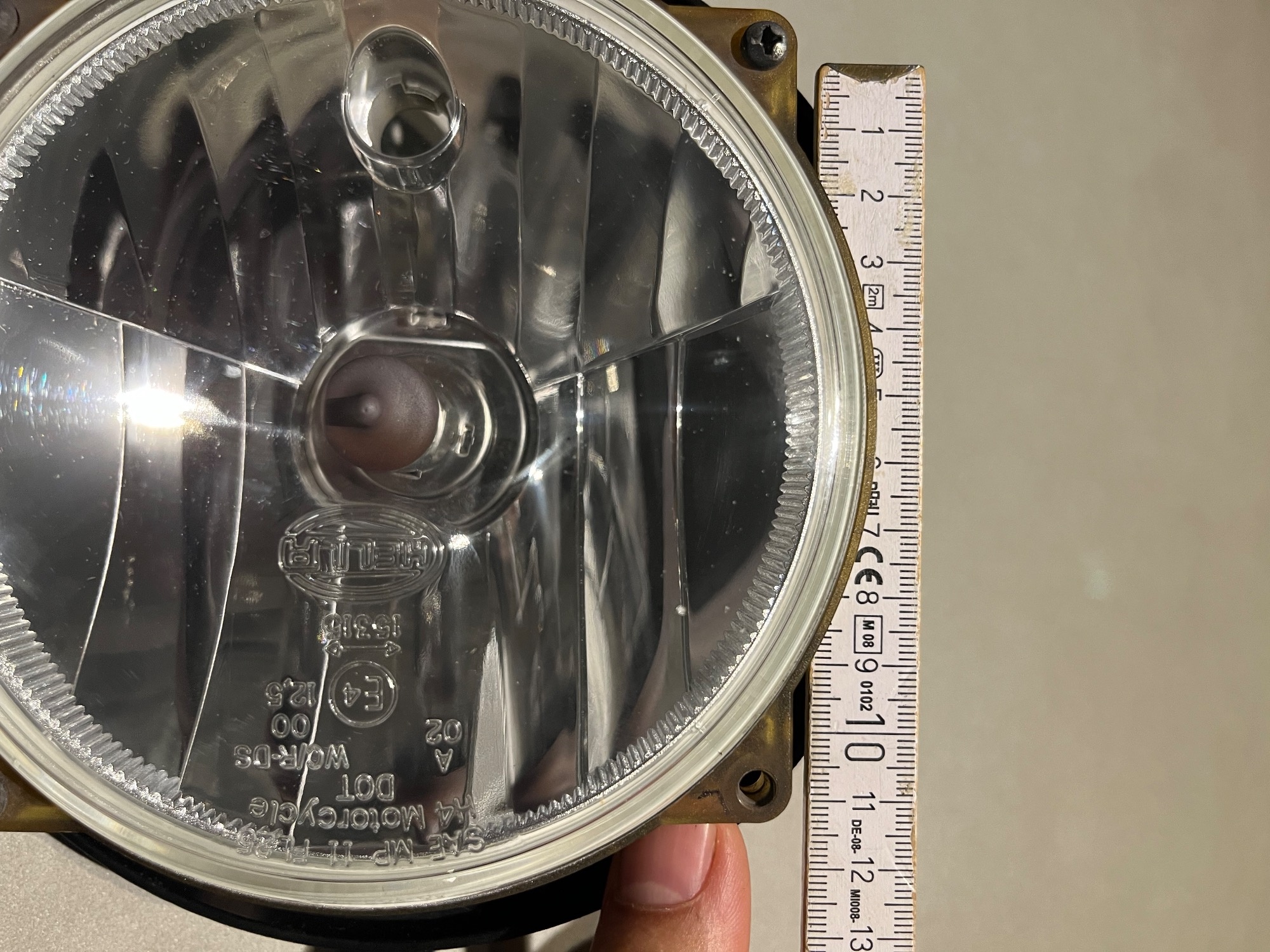

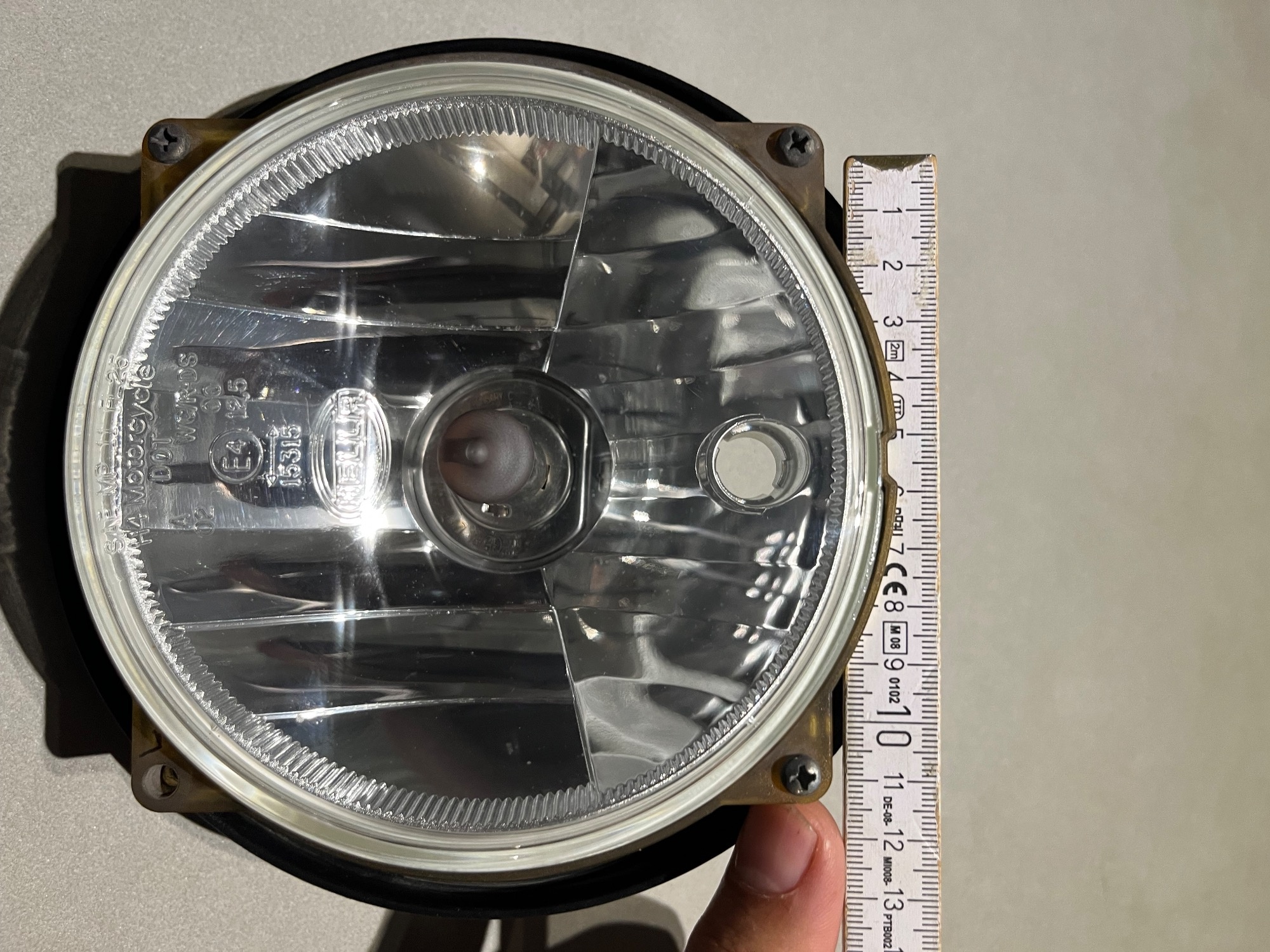

Der loch abstand ist ungefar 108 mm in beide richtungen:
Und bitte verzeihen sie die ubersetzungsfehler.

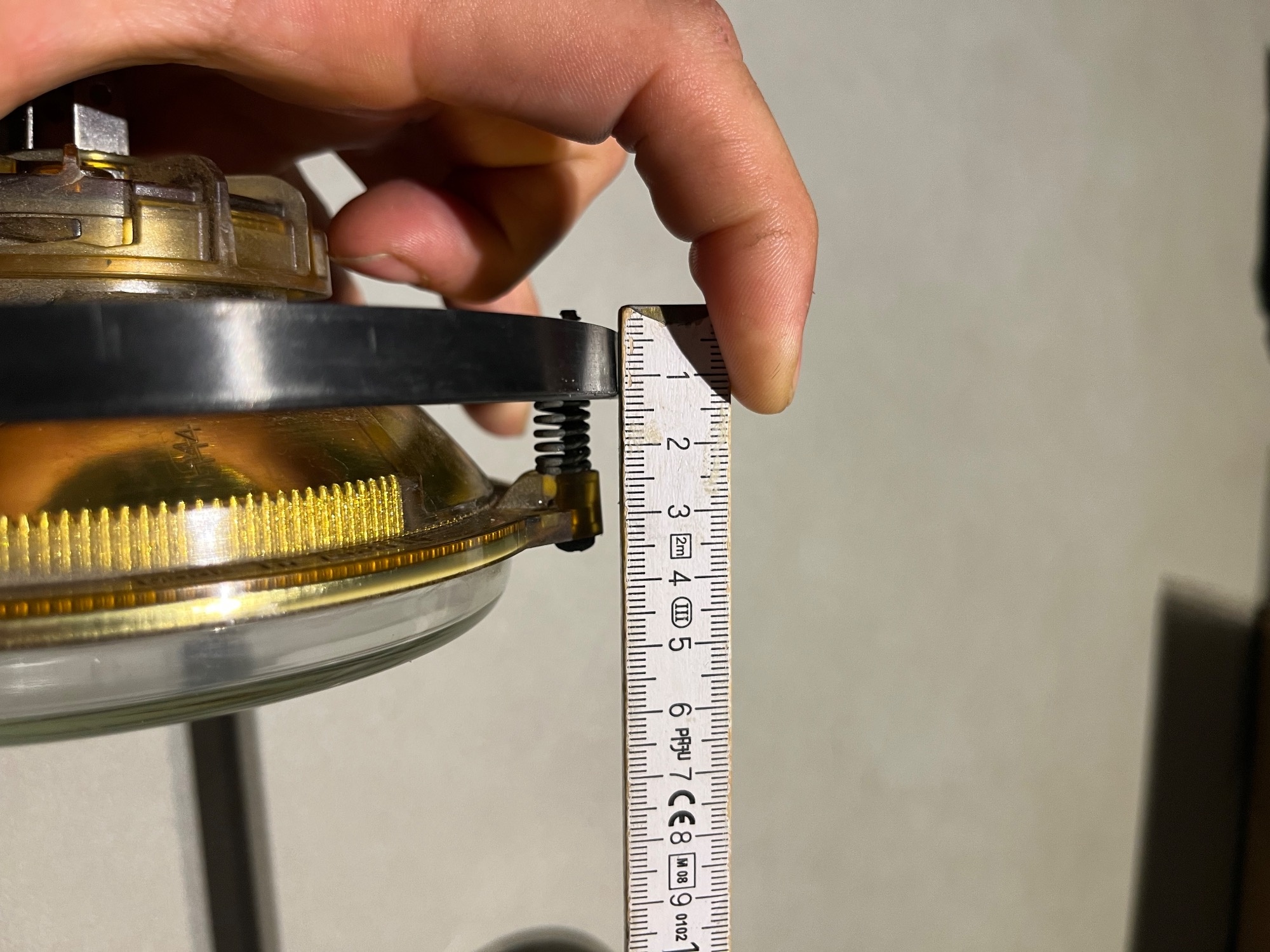

Die federn sollten in eingedruckten zustand etwa 15 bis 20 mm lang sein . Aussendiameter etwa 8mm innendiameter etwa 5-6 mm
Mfg Rcoolen
(skandal um Rosie…)

Ist der Abstand zum Ring für die LED-Scheinwerfer der gleiche? Ich hätte erwartet, dass er etwas kleiner ist. 25 mm Federn und 35 mm Schrauben müssten dann wohl passen.

ist etwa gleich. es konnte viellecht noch 4 bis 5 mm langer da bei mir die led lampen ungefar 4-5 mm zuruck liegen in de frontabdeckung. Ich werde mal nachsehen ob ich noch einen photo habe. Die schrauben kann mann ruhig etwas langer nehmen da dahinten eine aussparung is im rahmen im twizy.
MFG
RCoolen

Mfg
Rcoolen

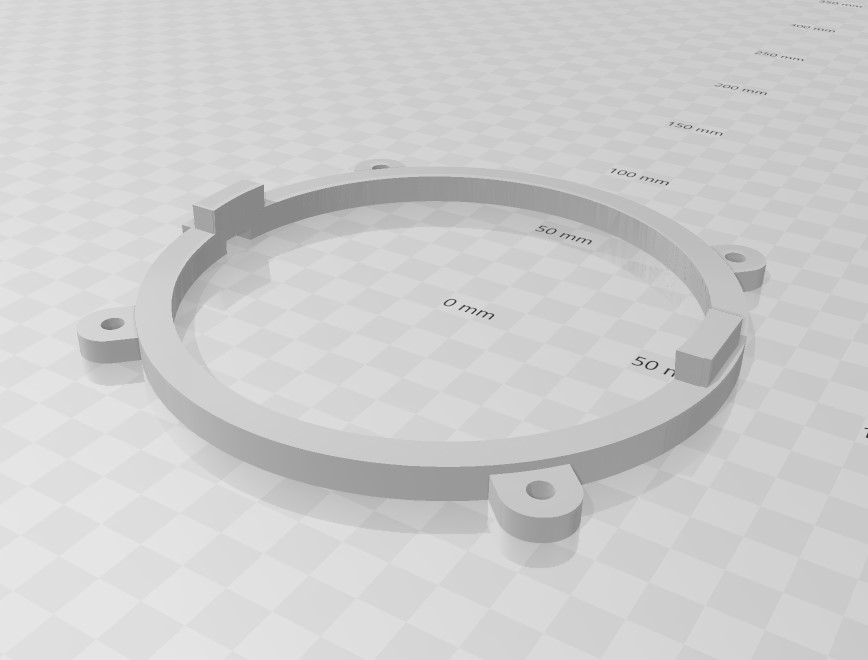

Weil diese Druckvorlagen alle nicht für meine "Motea Craftride M18 Lampen" passen, habe ich passend zum hinteren Ring von rcoolen einen Haltering für die "Craftride M18" Lampen erstellt.
>>> 3D-Druckvorlage <<<

Goldbacher schrieb: Weil diese Druckvorlagen alle nicht für meine "Motea Craftride M18 Lampen" passen, habe ich passend zum hinteren Ring von rcoolen einen Haltering für die "Craftride M18" Lampen erstellt.

So langsam komme ich durcheinander. Ich habe mir die Motea-Lampen aus dem Angebot auch bestellt. Was genau brauche ich denn jetzt an Druckdateien und an Teilen, um die Scheinwerfer montieren zu können?
