Typ 2 auf Schuko Adapter von Ali für €20,- + Verlängerungsring

Ulli-et-Tom
Platinum Boarder

Beiträge: 2482
Dank erhalten: 1776

24 Feb 2025 19:56 - 24 Feb 2025 19:58 #266388 von Ulli-et-Tom

Typ 2 auf Schuko Adapter von Ali für €20,- + Verlängerungsring

Martin-Stromer schrieb: So ist die Verdrahtung…

Demnach müsste ich 1 Zu = 2,7 KOhm = Auto erkannt

Dann kurz 2 zu = 880KOhm = Ready oder laden

Richtig?

Moin Martin,

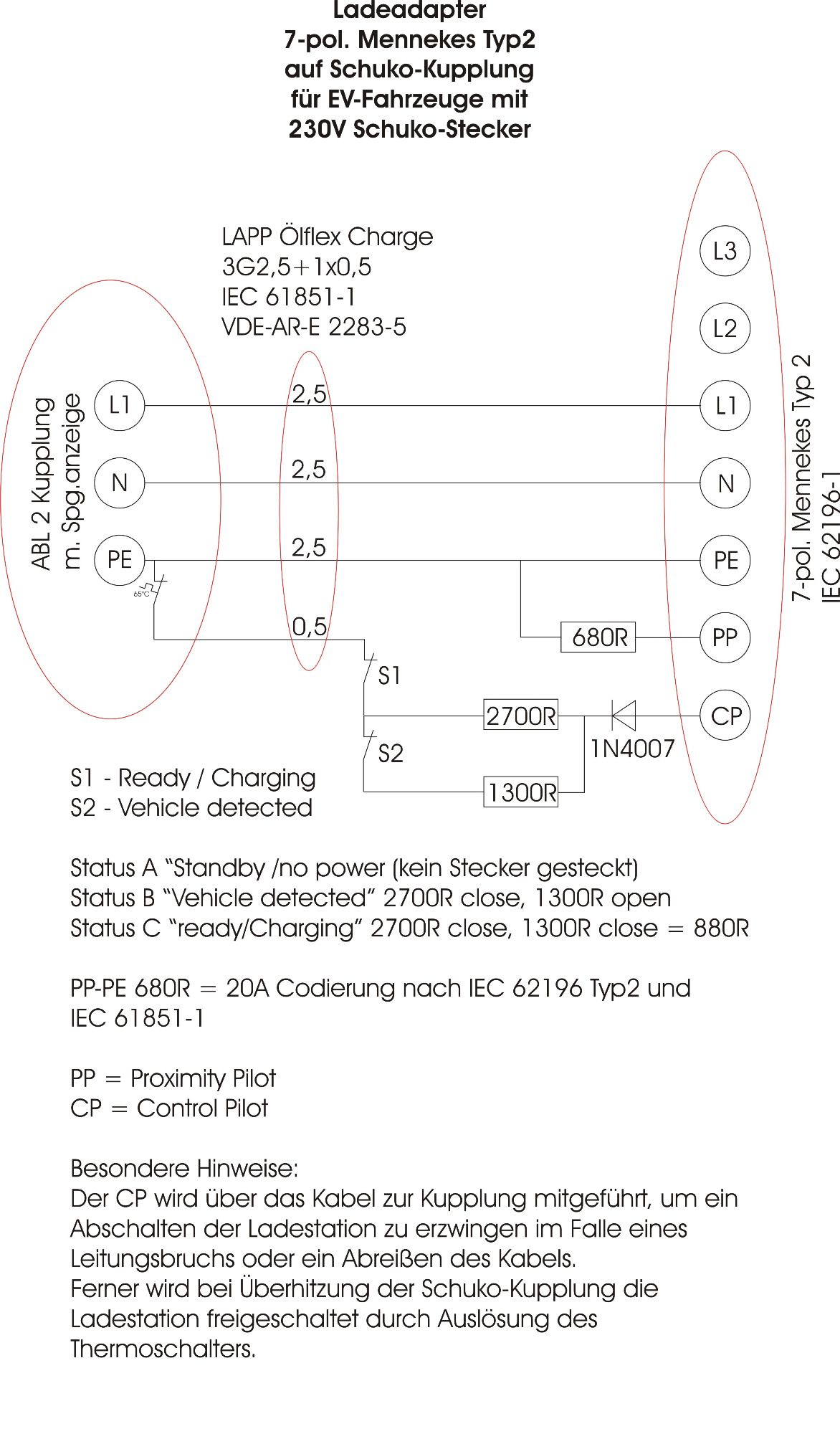

hier die korrekte und funktionierende Schaltung:

LG Tom

Nachtrag: wenn deine Schaltung tatsächlich so ist, wie du sie gepostet hast, dann kann das nicht funktionieren.

Twizylino 08-2012 I ToM I OVMS V3 I V:145/70R13 I H:145/80R13 I Alu I TfL I Zusatzlager I 10,5kWh Akku
Twizy(Hummel) Cargo 08-2015 I ToM I OVMS V3 I V:145/70R13 I H:145/80R13 I Alu I TfLI Zusatzlager I 10,5kWh Akku

tcb-info[at]web.de

Threema: MJRBDTEE

RTT2022 Nr.18
RTT2025 Nr.xx

Anhänge:

Letzte Änderung: 24 Feb 2025 19:58 von Ulli-et-Tom.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Martin-Stromer
Senior Boarder

Beiträge: 133
Dank erhalten: 52

25 Feb 2025 16:33 #266416 von Martin-Stromer

Typ 2 auf Schuko Adapter von Ali für €20,- + Verlängerungsring

Oh man… es gibt wohl verschiedene von den China Adapter die alle gleich aussehen

Langsam habe ich die Buchse voll..

Das Teil wir bei Ebay mit Platine für 99€ angeboten?! Ist das jemand von hier? Ist der Vertrauenswürdig ?

Gruß Martin

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Goldbacher
Platinum Boarder

Beiträge: 4124
Dank erhalten: 1895

25 Feb 2025 16:51 #266421 von Goldbacher

Typ 2 auf Schuko Adapter von Ali für €20,- + Verlängerungsring

Die Chinaadapter müssen manchmal erst umgebaut werden, damit sie funktionieren. Ich hatte neulich einen V2L-Adapter bekommen, bei dem CP und PP vertauscht waren.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Martin-Stromer
Senior Boarder

Beiträge: 133
Dank erhalten: 52

28 Feb 2025 13:14 #266498 von Martin-Stromer

Typ 2 auf Schuko Adapter von Ali für €20,- + Verlängerungsring

Ich hatte nun die Nase voll und baue den China Mist neu auf…

Wieviel % Abweichung darf der 680 Ohm haben?

Gruß Martin

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Martin-Stromer
Senior Boarder

Beiträge: 133
Dank erhalten: 52

28 Feb 2025 15:46 #266501 von Martin-Stromer

Typ 2 auf Schuko Adapter von Ali für €20,- + Verlängerungsring

Ich hab aufgegeben….

Ich hab das Teil für 90€ bei Ebay bestellt.

Was ich mit den Alten Adapter mache weiß ich noch nicht

Gruß Martin

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

epic
Expert Boarder

Beiträge: 305
Dank erhalten: 116

28 Feb 2025 16:32 #266503 von epic

Typ 2 auf Schuko Adapter von Ali für €20,- + Verlängerungsring

Nicht gleich die Flinte ins Korn werfen. Bei den Widerständen sollte 1/4 Watt reichen und 1% Toleranz würde ich sagen. Die sind nur für die Kodierung, da fließt kein großer Strom. Das sind einfache Wald- und Wiesenwiderstände.
Mach dir das dennoch fertig, haben ist immer besser als brauchen und Reserve schadet auch nie. Außerdem immer an den Zweittwizy denken...

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Martin-Stromer
Senior Boarder

Beiträge: 133
Dank erhalten: 52

01 Mär 2025 09:53 #266525 von Martin-Stromer

Typ 2 auf Schuko Adapter von Ali für €20,- + Verlängerungsring

Ich hab mich noch mal darangesetzt und er ist fertig.

Hatte noch eine Wiki Seite gefunden welche Bereiche (Ohm) für was steht.

Jetzt werde ich noch das Teil einmal mit 12 Volt testen und sehen ob das richtige raus kommt…

Ich habe ein wenig Angst das er verriegelt und nicht mehr öffnet.

Gruß Martin

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

epic
Expert Boarder

Beiträge: 305
Dank erhalten: 116

01 Mär 2025 10:06 #266527 von epic

Typ 2 auf Schuko Adapter von Ali für €20,- + Verlängerungsring

Was soll denn da rauskommen? Wenn du die Spannung anlegst, fließt durch den Widerstand ein Strom, der auch über das Ohmsche Gesetz berechnet werden kann. Meinst du das? Verriegeln dürfte nur gehen, wenn alles richtig ist.

Aber gut gemacht, geht doch.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

dingdong
Platinum Boarder
Die Macht möge uns helfen zu überleben

Beiträge: 4088
Dank erhalten: 2391

02 Mär 2025 09:59 #266552 von dingdong

Typ 2 auf Schuko Adapter von Ali für €20,- + Verlängerungsring

Martin-Stromer schrieb: Ich habe ein wenig Angst das er verriegelt und nicht mehr öffnet.

Dann kannst du immer noch den Twizy abziehen. Betreiber anrufen und freischalten lassen geht auch.

Nie wieder Faschismus
(1. Twizy-Deutschland-Tour)
Bad Homburg-Norddeich-München-Bad Homburg
17.07-29.07.2014 2304 km
Die Macht möge mit den Rechtschaffenen sein!

Folgende Benutzer bedankten sich: Martin-Stromer

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Baikal
Fresh Boarder

Beiträge: 3
Dank erhalten: 0

09 Apr 2025 21:21 #267765 von Baikal

Typ 2 auf Schuko Adapter von Ali für €20,- + Verlängerungsring

Ich ärgere mich seit kurzem auch mit dem Ali 20€ Stecker rum
Meine Messergebnisse (gerundet)
PP-CP: 1300Ohm statt 680 Ohm
S1 Close: 7300 Ohm statt 2700 Ohm
S1 und S2 close: 7000 Ohm statt 880 Ohm
S1 open und S2 open oder close Widerstand unendlich. Das ist zumindest plausibel.

Ich denke, so kann das nicht fumktionieren und erklärt meine bisherigen Lademisserfolge.
Wer verkauft solche Kleinmengen an Widerständen? Conrad Bonn hat seit Jahren geschlossen

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Berthold
Platinum Boarder

Beiträge: 2408
Dank erhalten: 2178

09 Apr 2025 21:26 - 09 Apr 2025 21:38 #267767 von Berthold

Typ 2 auf Schuko Adapter von Ali für €20,- + Verlängerungsring

Baikal schrieb: Wer verkauft solche Kleinmengen an Widerständen? Conrad Bonn hat seit Jahren geschlossen

z.B www.voelkner.de/

aber nimm doch die CPP Platine da ist alles drin und drauf

Twizy Intens ; EZ 11/16 ; Parrot mit Pioneer-Sub ; H145/13 V135/13; Spacer 10mm; Zusatzlager, Lader Ventilation optimiert ; Mario Hack ; Kaufakku; Rückfahrkamera, Lüftungsschlitze freigeräumt , LED Frontlicht, ToM , LEGASTHENIKER aus NRW

Letzte Änderung: 09 Apr 2025 21:38 von Berthold.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Baikal
Fresh Boarder

Beiträge: 3
Dank erhalten: 0

11 Apr 2025 09:33 #267822 von Baikal

Typ 2 auf Schuko Adapter von Ali für €20,- + Verlängerungsring

Keine Zeit zu warten gehabt, heute will ich zu einem Moppedevent nach Köln www.blackteamotorbikes.com/pages/testfahrt Natürlich mit der eigenen Maschine.
Gestern konnte ich bei einem Elektronik Reparaturbetrieb material bekommen,
Der Stecker ist beeindrukend gut aufgebaut, auch die Verkabelung ist sehr ordentlich gemacht, nur leider falsch. Ich habe dann neu verdrahtet und eine Testladung war auf Anhieb erfolgreich, Ohne Schalterbetätigung wäre es aber mit meiner App nicht gegangen. Die Fehlende Verriegelung war bei dieser Säule kein Problem.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Baikal
Fresh Boarder

Beiträge: 3
Dank erhalten: 0

13 Apr 2025 19:21 #267908 von Baikal

Typ 2 auf Schuko Adapter von Ali für €20,- + Verlängerungsring

Nachtrag: Positiv- Ich war in Köln.
Negativ- Ich konnte auch nach 2 Telefonaten mit dem Service nicht öffentlich laden. Zum Glück bekam ich auf der Veranstaltung Strom und kam wieder nach hause .-)
Die Tests gehen weiter...
