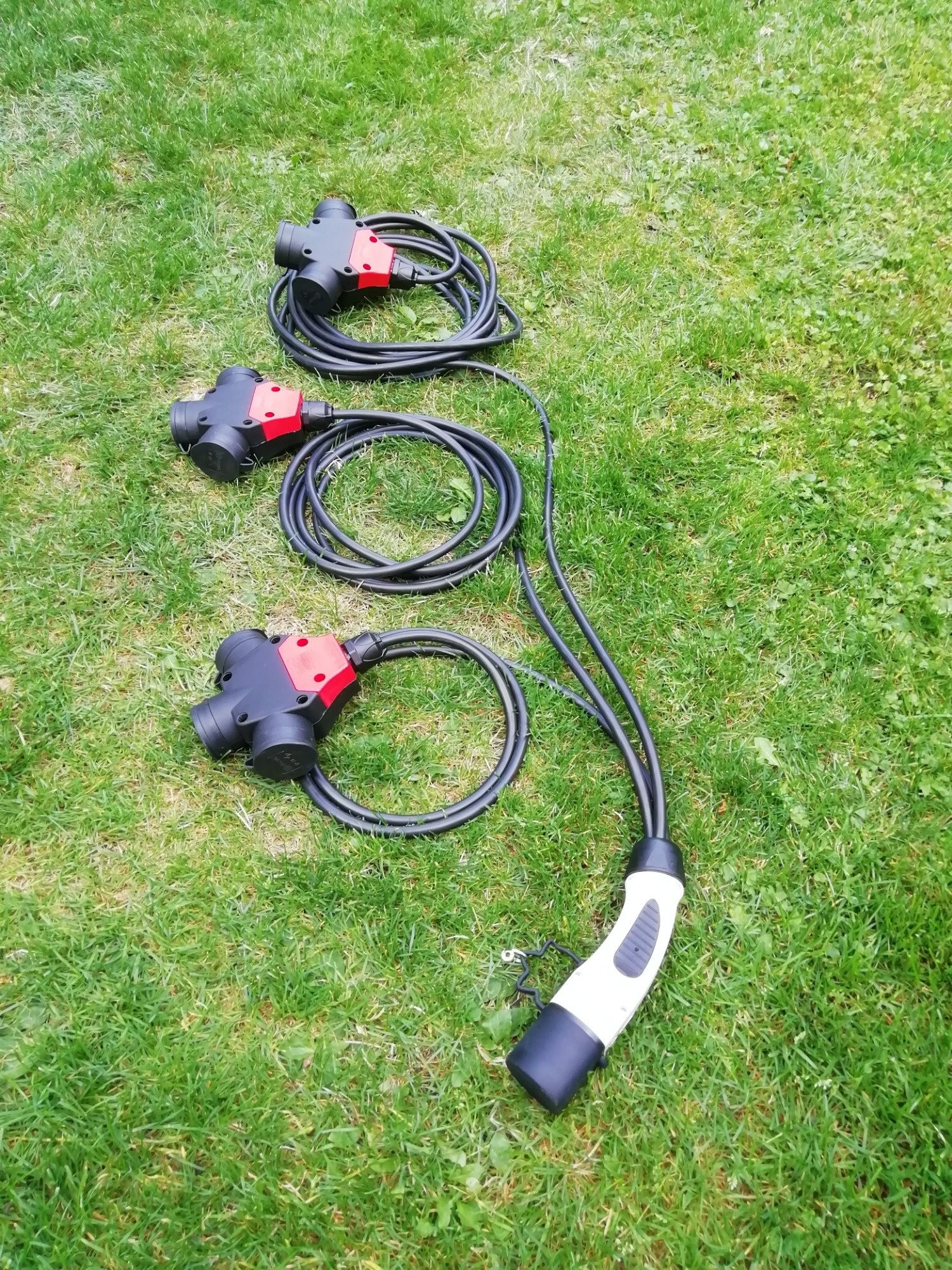

Vorstellung Ladehydra

Inspiriert von dem TTB und der 9 köpfigen Schlange.

Typ 2 22kW auf 9 mal Schuko und genug Kabel.

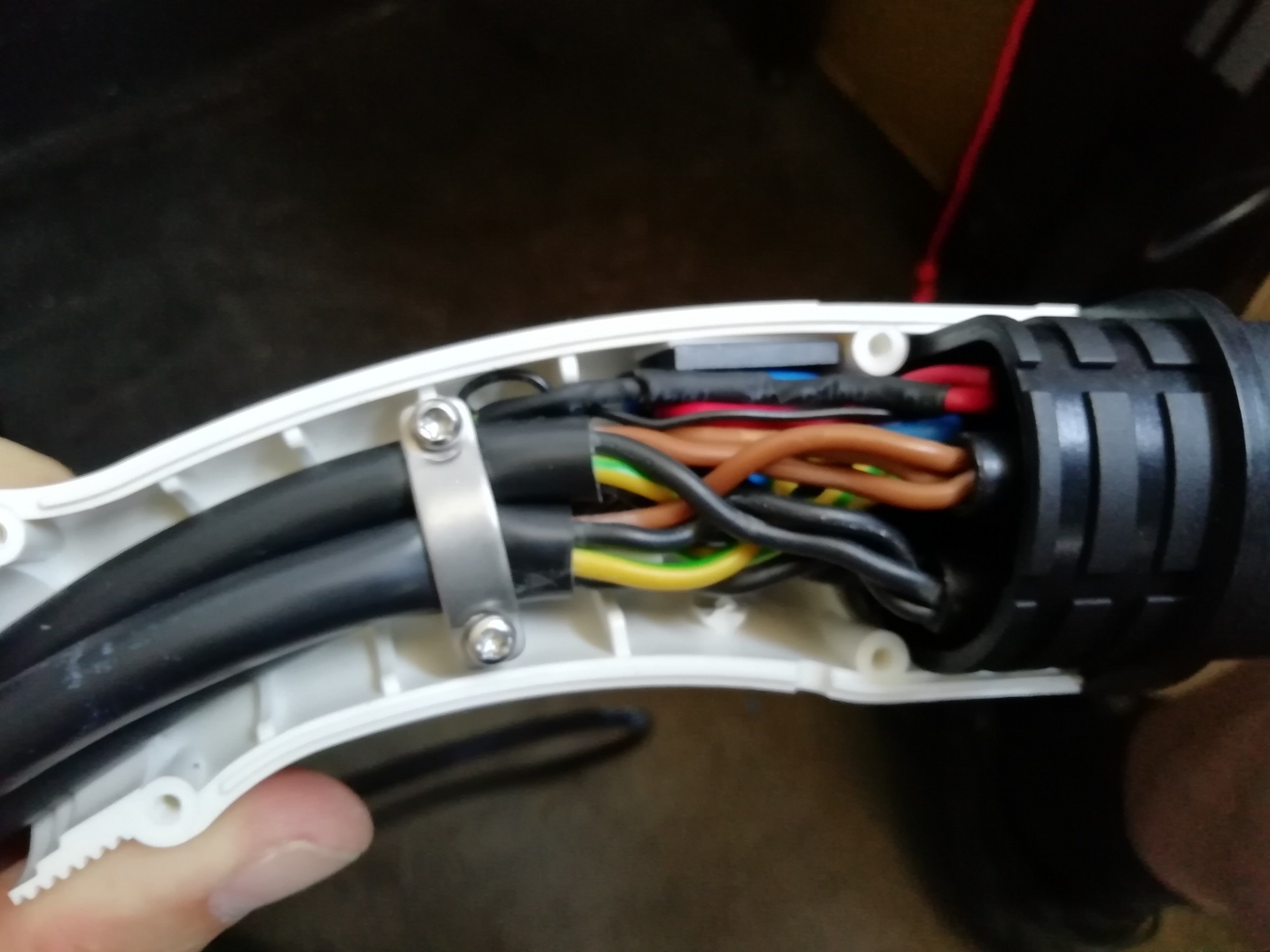

Jetzt weiss ich auch warum die fertigen Kabel so teuer sind, ist echte Frickelarbeit.
VG
Holger

Cool!

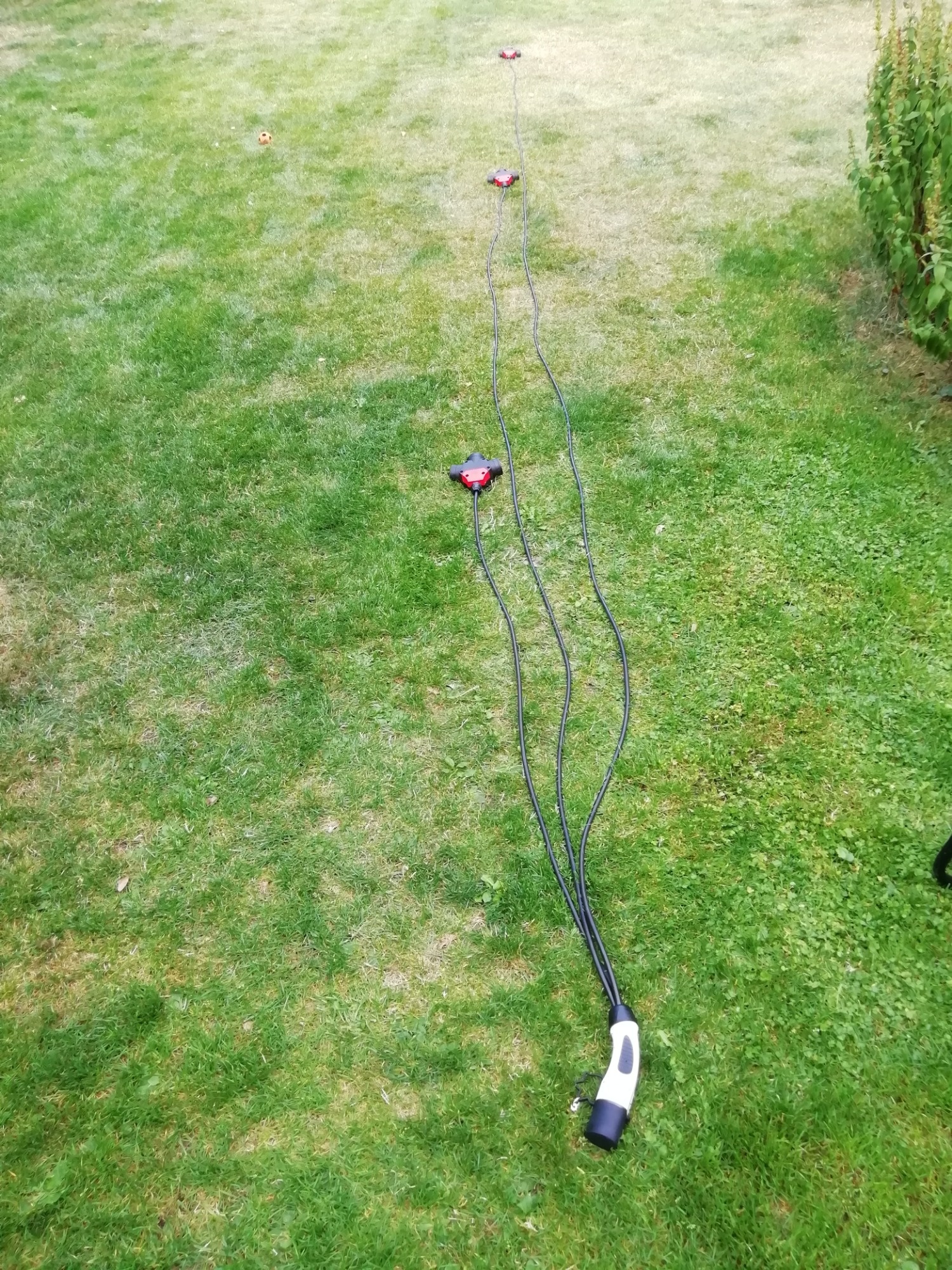

Entfaltet siehts aus wie ein Tintenfisch.

Stolte schrieb: Vorstellung Ladehydra

Inspiriert von dem TTB und ....

VG
Holger

Und vielleicht von der 9 köpfigen Futterraupe?!

Das problem ist nur das sind 3600w Verteiler und daher max 2 Twizy laden 3 haut nicht hin da schmelzen die teile

Hallo Toto,

die Verteiler sind ja auf alle 3 Phasen verteilt. Jeder Verteiler ist mit einem 5x1,5 qmm Kabel angeschlossen, d.h. man könnte theoretisch 3,6 kW je Schuko ziehen, das wären dann allerdings 32kW in Summe.
An einer 22kW Säule habe ich je Phase 7,3 kW zur Verfügung, mit 3 Twizys komme ich auf knapp 6kW, sollte also klappen.
Diese Verteiler gibt es für 230V einfach nur als Mehrfachstecker oder für 400V fertig verkabelt mit L1 L2 L3 N PE.
Bei den 2 kW vom Twizy habe ich auch nur 1,5 qmm Kabel genommen, muss reichen.
VG
Holger

Hab die Dinger jetzt nach laaaangem Suchen wiedergefunden, ob ich die wohl mit dem Konto meiner Frau gekauft habe? (Danke)

www.amazon.de/Dreiphasig-Kupplung-Vertei...locphy=9044065&hvtargid=pla-698209580380

Leider vom Amazone aber nicht mal aus chinesischer Produktion sondern aus der Türkei, die Qualität der Dinger für den Preis ist Top.

Stolte schrieb: Hallo Toto,

die Verteiler sind ja auf alle 3 Phasen verteilt. Jeder Verteiler ist mit einem 5x1,5 qmm Kabel angeschlossen, d.h. man könnte theoretisch 3,6 kW je Schuko ziehen, das wären dann allerdings 32kW in Summe.
An einer 22kW Säule habe ich je Phase 7,3 kW zur Verfügung, mit 3 Twizys komme ich auf knapp 6kW, sollte also klappen.
Diese Verteiler gibt es für 230V einfach nur als Mehrfachstecker oder für 400V fertig verkabelt mit L1 L2 L3 N PE.
Bei den 2 kW vom Twizy habe ich auch nur 1,5 qmm Kabel genommen, muss reichen.
VG
Holger

3,6kw klar das machst du paar mal und dann gehen die teile in Rauch auf!

Ich hab hier zuhaus ein Ladeblock für den Smart der Zieht volle Leistung und ich hab nun 3 mal schon die Dosen tauschen müssen (aus Fachhandel)
hab nun auf Camping Blau umgestellt der kann die Leistung ab aber kein Schuko die 16A sind einfach zuviel
In der Firma darf ich damit schon nicht mehr laden hab meine cce rot 16A verlängerung mitgenommen das ich überhaupt laden da noch kann,
bis mein kleineres 10A ladeblock da ist.

3,6 kW wird auf Dauer definitiv nicht halten, der Twizy zieht ja max. nur 2kW, das sollte auf Dauer klappen.

Bei den 16A CEE Rot steht auch etwas von einer maximalen Zeit 6h, finde ich auch komisch, wenn es heiß wird, dann wird es auch schneller heiß oder ist das die gesamte Lebensdauer bei 16A?

Moin.


...


Ach Leute... das ist die Bezeichnung für die Lage des Schutzleiterkontaktes...

"Könnte gehen" ist im Elektrobereich immer ne gaanz klasse Einstellung... aber bevor ich wieder hessische Komentare einfange.. ich bin raus..

Hauptsache, am 28.9. wirds hier kein Feuerwerk geben.

Pfälzer68 schrieb: Moin.


...


Ach Leute... das ist die Bezeichnung für die Lage des Schutzleiterkontaktes...

"Könnte gehen" ist im Elektrobereich immer ne gaanz klasse Einstellung... aber bevor ich wieder hessische Kommentare einfange.. ich bin raus..

Nein , alles gut. bin ganz bei Dir.

Wenn man an den 3*Schuko Verteilter

Stolte schrieb: www.amazon.de/Dreiphasig-Kupplung-Vertei...locphy=9044065&hvtargid=pla-698209580380

Ein Typ 2 Ladekabel so auflegt dass Stecker und Kupplung parallel sind... (Langes Kabel am Stecker - kurzes an der Kupplung) - und da noch paar Mosfeet reinwirft die den Stecker spannungsfrei schalten wenn die Typ2 female verwendet wird (an Säulen mit festem Kabel) - dann sollte man doch einen ziemlich universellen Adapter haben an dem min 3 Twizy (beim Formationsflug) laden können -
Über einen weiteren Typ2-Schuko(s) Adapter könnte man sogar weitere T einbinden...

Frage an die elektrotechnisch versierteren/Adapterprofis....
Was habe ich nicht bedacht (abgesehen von den irren Preisen für Typ2 Kabel)?

Gruß Flo

So ähnlich wird es schon gemacht, wenn man ein Zusatzladegerät mit dabei hat. Drehstromdose an den Typ-2 und an die Drehstromdose einen auf 3-Schuko-Verteiler.

Green_Pirate schrieb: Wenn man an den 3*Schuko Verteilter ein Typ 2 Ladekabel so auflegt dass Stecker und Kupplung parallel sind... (Langes Kabel am Stecker - kurzes an der Kupplung) - und da noch paar Mosfeet reinwirft die den Stecker spannungsfrei schalten wenn die Typ2 female verwendet wird (an Säulen mit festem Kabel) - dann sollte man doch einen ziemlich universellen Adapter haben an dem min 3 Twizy (beim Formationsflug) laden können -
Über einen weiteren Typ2-Schuko(s) Adapter könnte man sogar weitere T einbinden...

Frage an die elektrotechnisch versierteren/Adapterprofis....
Was habe ich nicht bedacht (abgesehen von den irren Preisen für Typ2 Kabel)?

Gruß Flo

...das "man" den schnöden Typ2 Female nicht ohne weiteres an die festen Leitungen der Ladesäulen/Tripple stöpseln kann/soll/darf...
Entweder pimpst die Pinlänge der PP/CP oder murkst ne Kulifeder/Büroklammer/e.t.c. rein. Beides ist dann immer noch weder Wasserfest noch wird ne simple Trennung verhindert...

Lass es lieber.
