Heckscheiben, Windschott Eigenbau

Super danke für die Erklärung, ich habe die Folien von Klaus verbaut bin auch zu frieden. Sonst würde ich deine nach bauen.
Gruss
Hunki

Servus weiss60/Werner,

Schön, wenn ich dich inspiriert habe.
Deine Scheiben sehen wirklich gut aus. Sehr saubere und formschöne Arbeit.
Hätte nur etwas Sorge, dass beim Twizy-Geschüttel - je nach Außentemperatur - die Haftung der Gummilippen nachlässt und dir die Scheiben während der Fahrt rausfallen?!

VG
Wolfgang

hallo wolfgang
die scheiben halten so gut in der führung, dass ich ein loch reinbohen muss um die da wieder raus zu bekommen.
das liegt an dem "problem", dass ich die ALU-schiene direkt an die kante zwischen der roten aussenhaut auf die schwarze innenhaut geklebt und anschließend verbohrt habe. da sind ein paar grade unterschied zwischen den beiden flächen. das sieht man aber erst wenn man die flächen bestückt.

und ja, an einer mechanischen befestigung arbeite ich jetzt noch.

mal meine BH ist davon begeistert. ihre aussage: "das leichte lüftchen das stört nicht mehr". die aussage kam bei realen -5°C bei 60km/h!

euer werner ad

Hm,

sieht sehr gut aus; allerdings wäre vielleicht ein Gummidichtung o.ä. am Vorderrand zu bedenken - wenn da bei einem Unfall ein Fußgänger oder Radfahrer mit einem Körperteil reinfällt, gibts sonst nen sauberen, tiefen Schnitt

Grüße, Frank

hallo frank
ich nehm dein ansinnen schon ernst
kewlf schrieb:

Hm,

sieht sehr gut aus; allerdings wäre vielleicht ein Gummidichtung o.ä. am Vorderrand zu bedenken - wenn da bei einem Unfall ein Fußgänger oder Radfahrer mit einem Körperteil reinfällt, gibts sonst nen sauberen, tiefen Schnitt

aber was habe ich da geschrieben:

...die scheiben sind 4mm dick und rundum mit einem 2mm radius versehen...

also ist an der kante ein halbkreis 4mm dick.

lästermodus ein
gebe ich nun auf die kante einen kantenschutz drauf dann hat die kante eine dicke von 10mm. das ergibt einen schrecklich ausgefransten weniger tiefen schnitt.
lästermodus aus

ne, also im ernst:
das teil ist im fahrzeug angebracht. d.h. 40mm von der aussenhaut entfernt oder noch krasser: sichere 300mm von der aussenkante der räder entfernt.

aber ich muss eh nochmal zum TÜV wegen der halben vorführung und werde da das mal zur sprache bringen.

euer werner ad

Das Schlagader durchdrennen kann ja nur passieren im offenen Zustand, also wenn Fenster und Türen geöffnet! Aber ich hab nen Tip für Dich, es gibt im KFZ-Zubehörhandel Aluminummeterware für umme , wo man seinen Kühlergrill und die Kotschutzflügel mit optisch pimpt! Die sind sauber abgerundet, da aus Kunststoff haben den 3m Klebekissen meist schon drauf und sehen nicht so hässlich aus wie so ein schnöder Gummi Abschluss!Sehr häufig an alten Benz , 3er BMW und VW T3 Campervans zu bewundern! Ausserdem hinterlassen sie keinen hässlichen Kratzer auf den Scheiben oder Türen und falls sie sich nach 10Jahren abgeschubert haben und das schwarz wieder durchkommt, Hammerritlack drüber und die Dinger erstrahlen wieder im edelen Glanz!

tscheims schrieb:

Servus weiss60/Werner,

Schön, wenn ich dich inspiriert habe.
Deine Scheiben sehen wirklich gut aus. Sehr saubere und formschöne Arbeit.
Hätte nur etwas Sorge, dass beim Twizy-Geschüttel - je nach Außentemperatur - die Haftung der Gummilippen nachlässt und dir die Scheiben während der Fahrt rausfallen?!

hallo
so, gestern recht böhiger seitenwind bei 80 km/h hat sich die dem wind zugewandte seitenscheibe losgerüttelt.
ok, ich hatte die zwar gerade am vortag rausgenommen und wieder eingesetzt wegen beladung hinten aber so was darf nicht passieren.
seltsamerweise ist die scheibe oben aus der langen führung rausgeschlüpft. unten hat sie immer noch gehalten.

als erstes wird auf jedenfall oben eine befestigung angebracht. wahrscheinlich in form eines drahtringes mit versetzten bohrungen. das kann nicht klappern und lässt sich doch noch ein klein wenig (in einbaulage betrachtet) nach oben bewegen so, dass die scheibe noch ausgefädelt werden kann. bilder werden dann noch gemacht.

euer werner ad immer noch mit den PVC-scheiben

Hat mir evtl. jemand eine Schablone, Maße oder sogar CAD-Daten von dem Windschott?

Würde die mir gerne ebenfalls selbst fertigen.

Danke im Voraus!

Hallo.

Irgendwo im "Heckscheiben mit Pilzkopf-Klettband"-Thread hat dexter PDFs seiner Scheiben bereitgestellt.
Oder Du schickst mir deine email-Adresse per PN dann kannst Du von mir die dxf-Daten bekommen.

Hab dir ne PN geschickt.

Snorre schrieb: Hallo.

Irgendwo im "Heckscheiben mit Pilzkopf-Klettband"-Thread hat dexter PDFs seiner Scheiben bereitgestellt.
Oder Du schickst mir deine email-Adresse per PN dann kannst Du von mir die dxf-Daten bekommen.

Hi Snorre,

kannst du mir auch die Datei schicken?
Wir haben eine Wasserstrahlanlage und lasse mir die da zuschneiden.

.... ich blick's wieder nicht!

Wie kann ich über die Tabatalk App eine PN an Snorre schreiben

Hallo Oli.

Deine Frage kann ich dir nicht beantworten, aber ich werde dir eine PN mit meiner email-adresse schicken.
Wenn Du die lesen kannst und mir dann eine email schickst schicke ich dir als Antwort die dxf-Datei mit der Scheibenkontur.
Auf die dxf-Daten habe ich aber frühestens morgen wieder Zugriff.

Hi.

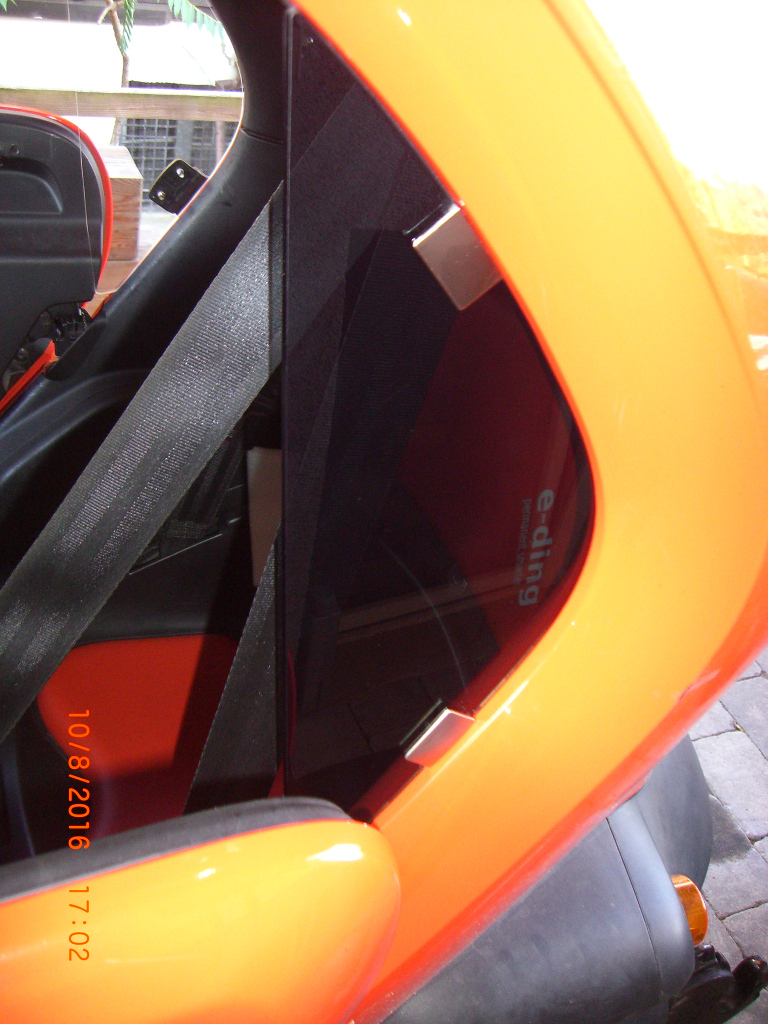

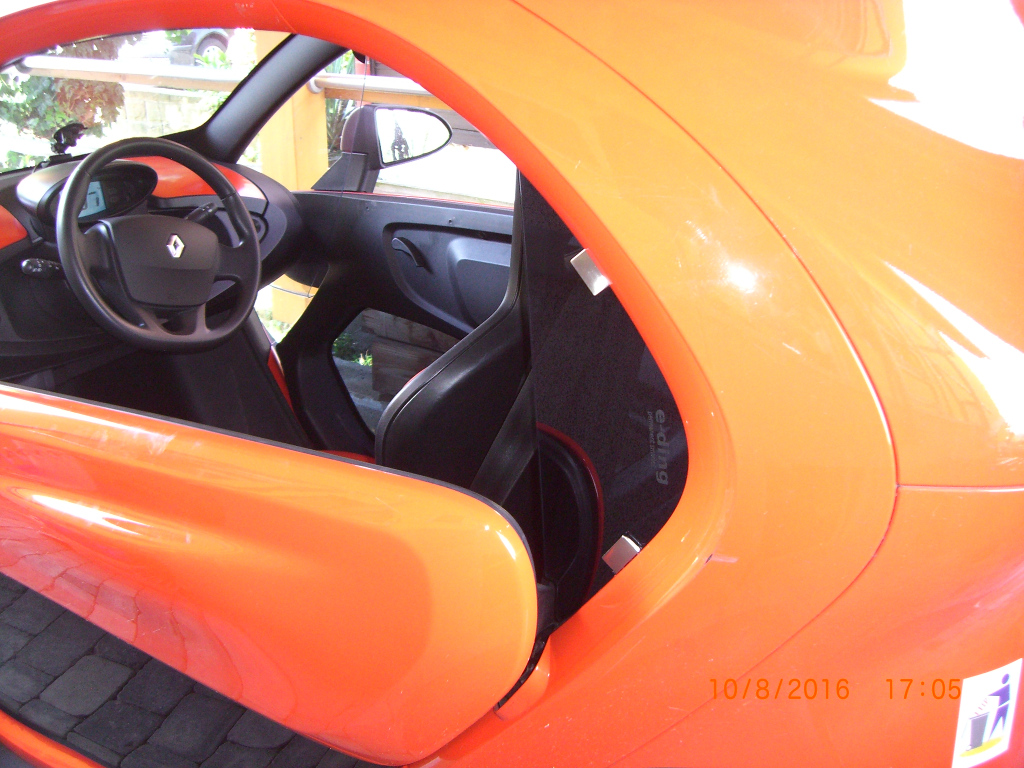

Gestern kamen endlich die bei Formulor bestellten Scheiben an. Da ich beim Erstellen der Vektorgrafik "etwas" überfordert war musste ich die gebogene Kante noch ein bisschen nacharbeiten, war aber minimal. Der Laserschnitt bringt eben sämtliche Ungenauigkeiten der Vorlage gnadenlos ins Material...

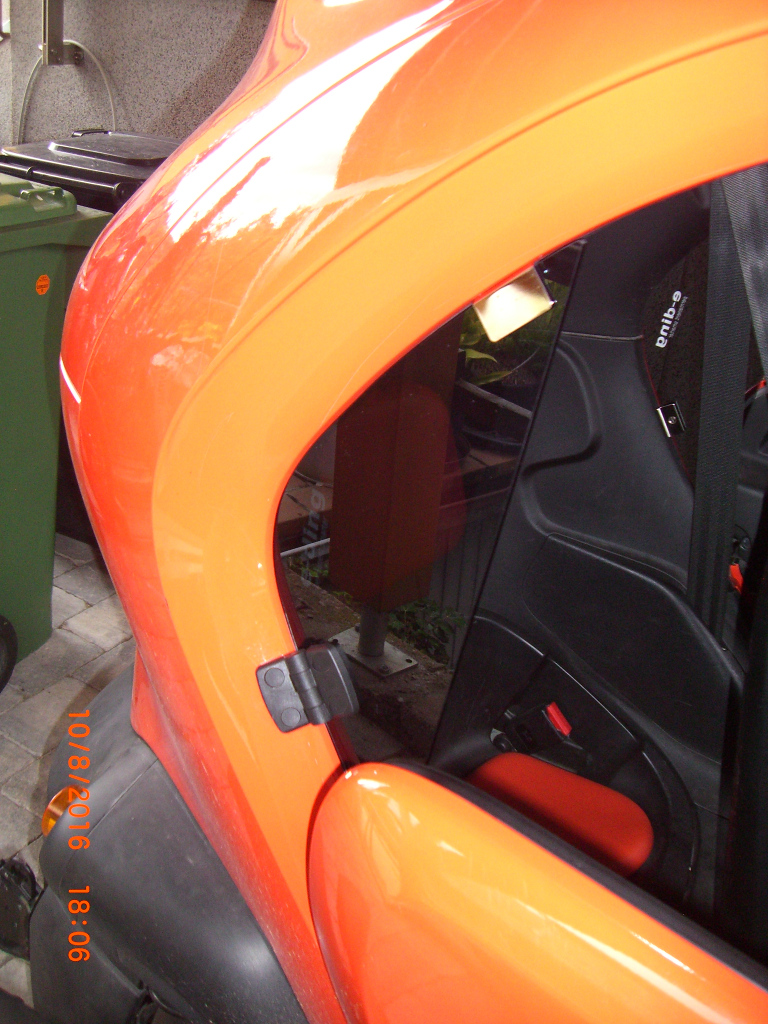

Immerhin sieht die eingelaserte Schrift gut aus, hätt ich so nicht erwartet. Für die Befestigung der linken Scheibe hab ich VA-Glasbodenhalter genommen und in die Scheibenkante versenkt. Somit liegt das alles sauber an der Rahmenkontur an. Geschraubt mit angewärmten Schrauben im Spalt der Aussen/Innenverkleidung, etwas nach innen versetzt. Das einsetzen der Scheibe in die Halter geht wegen der Aussparungen nur dank der Flexibilität der Verkleidung. Die noch "geGIMPten" Abdeckungen der Scharnierschrauben hat ich heute noch in Echt mit schwarzen PZ-Schraubenkopfdeckelchen gemacht. Tupfer Silikon und die Dinger halten.

Den Blechteil der die rechte Scheibe am Magneten festhält ist jetzt doch der erste geblieben, sieht den links verwendeten Haltern ähnlich uund ist immerhin vernickelt... mal sehen wie lange das ohne Rost bleibt.

Der Komfortgewinn ist echt klasse, bei dem schönen "Sommerwetter" gestern Abend ( 9°C und Regen... ) stand auch gleich ein Test an.

tscheims schrieb: Liebe Twizy-Freunde,

Scheibenmaterial aus bruchfestem 3mm Makrolon.
Befestigung je Seite mit 4 Druckknöpfen für schnellstmögliche Demontage.

Hallo Wolfgang, sieht sehr schön aus

Wo kann ich die druckknöpfen/blauen befestigungsriemchen kaufen?

mfg Roy
