2012er Ladegerät ohne OVMS drosseln?

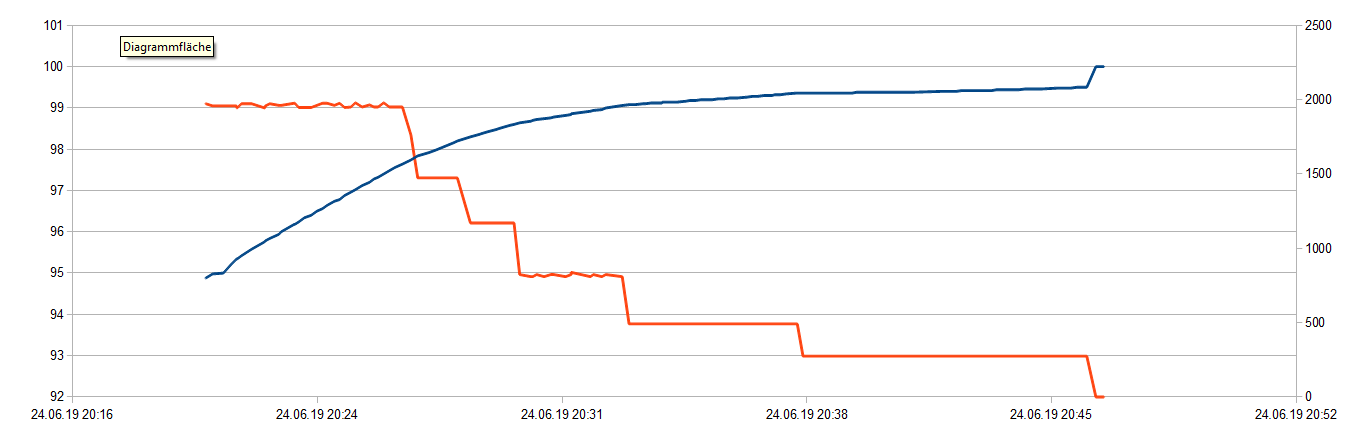

hier noch ein Diagramm. Bis 97,5% volle Esse. Mehr zu laden macht unterwegs keinen Sinn...

Den Wunsch, die Leistung in der CV-Phase zu übersteuern, hatte Andreas auch schon im Original-Thread:

www.twizy-forum.de/ovms/82726-experiment-ladeleistung-begrenzen?start=75#120624

Bin immer noch der Meinung, dass wir da nicht eingreifen sollten. Aber wer das machen will: use the source, Luke.

zwichenzeitlich gecheckt:

das herunterdrosseln bei 70° geschieht vom Ladegerät aus, und lässt sich nicht manipulieren.
ich versuche mal bei niedrigen Ladezuständen, aber erstmal leerfahren... ist garnicht so einfach

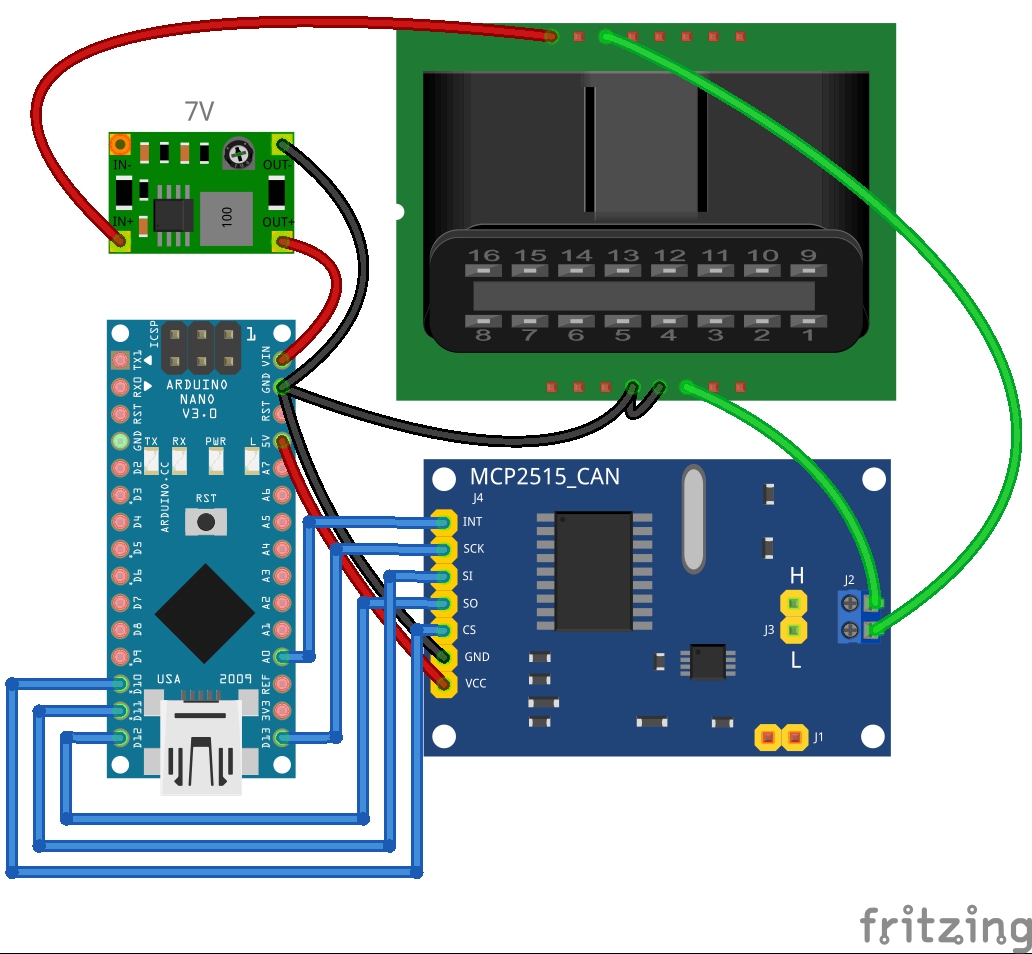

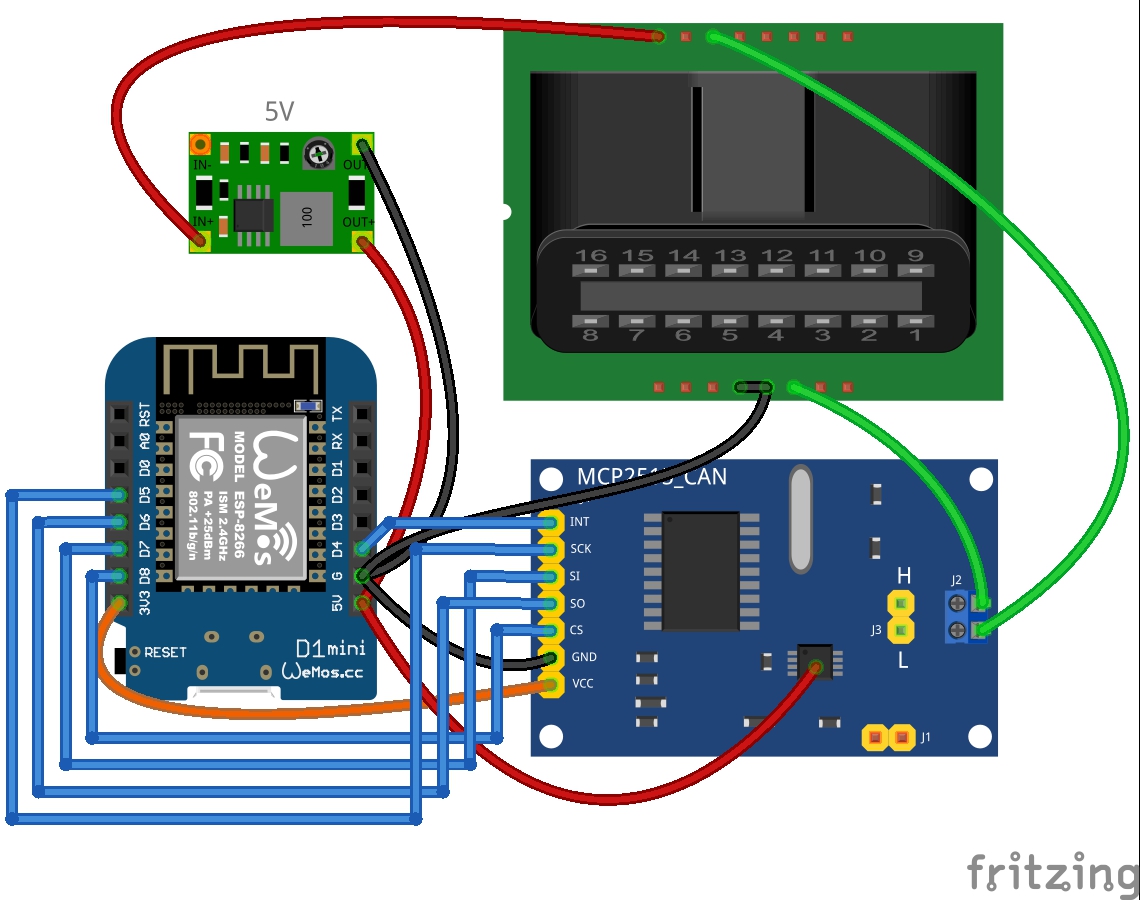

ich habe mal für den Arduino Nano/Wemos D1 Mini und MCP2515 Platine einen "Schaltplan" gemacht.
Beim Arduino muss nur in der *.h Datei der Port und von 16 auf 8Mhz geändert werden.
ESP ist aufwändiger, bin noch aun der Software dran.

grad erst mitbekommen:
beim Wemos D1 Board liegt D4 auf der LED. deswegen wäre ein anderer Port sinnvoller, weil man sonst die LED nichtmehr nutzen kann.

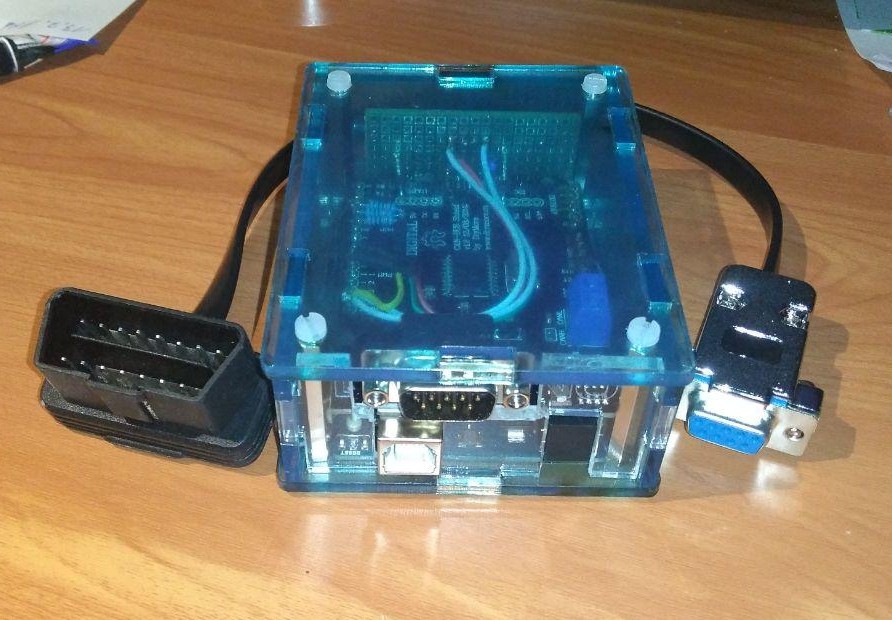

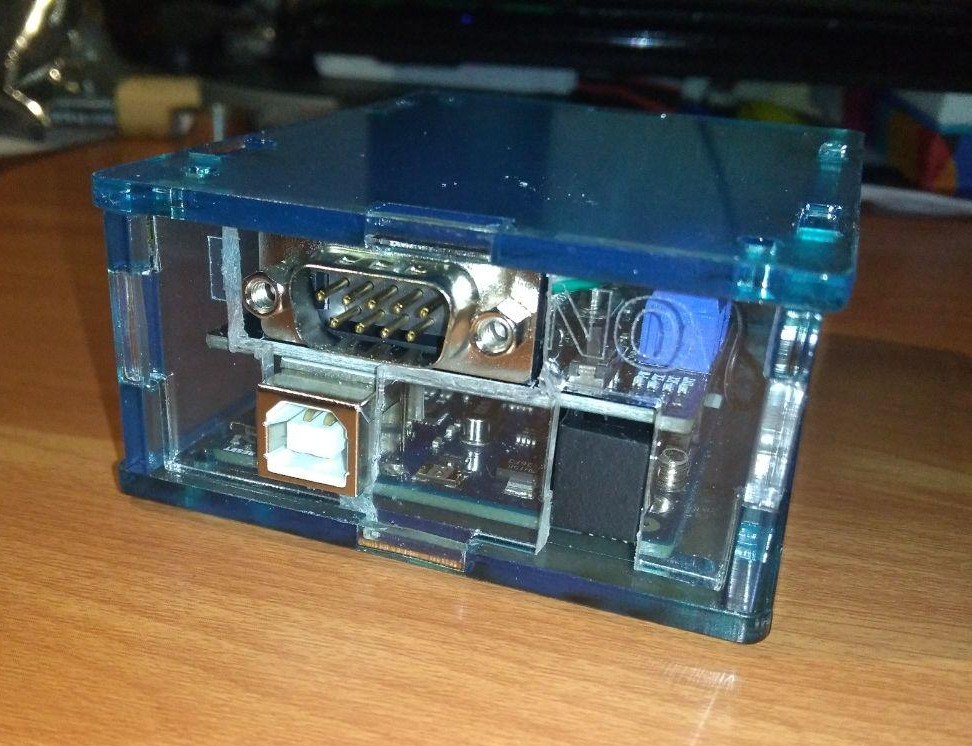

Habe noch mal so ein Teil gebaut, dieses Mal mit Gehäuse und etwas gefeilter.

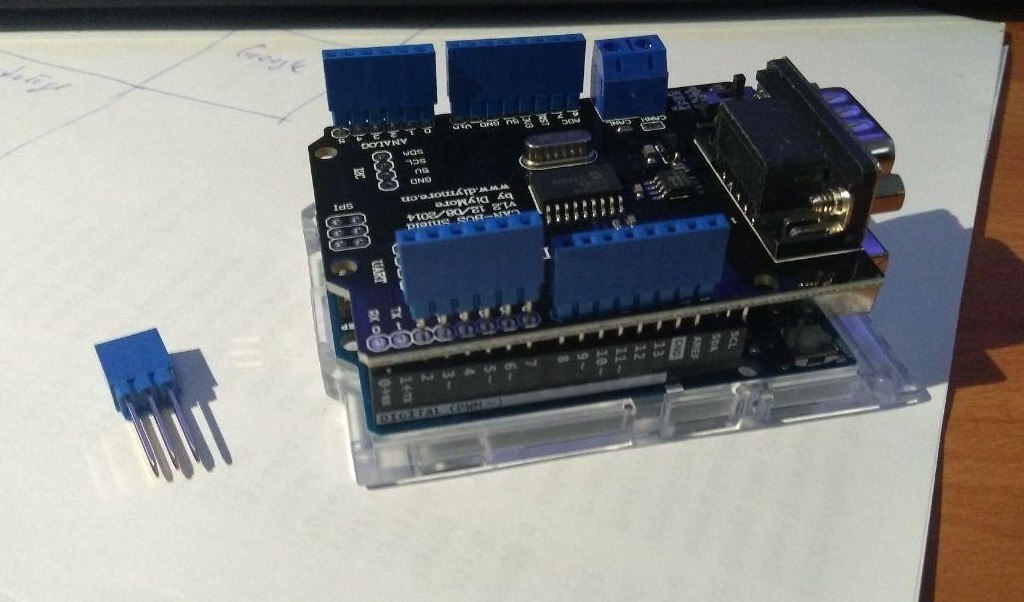

Das CAN-Sheild aus CN, da es aktuell in D. nicht zu bekommen ist ...
Kam endlich.
Und ... ein Platinenverbinder falsch:

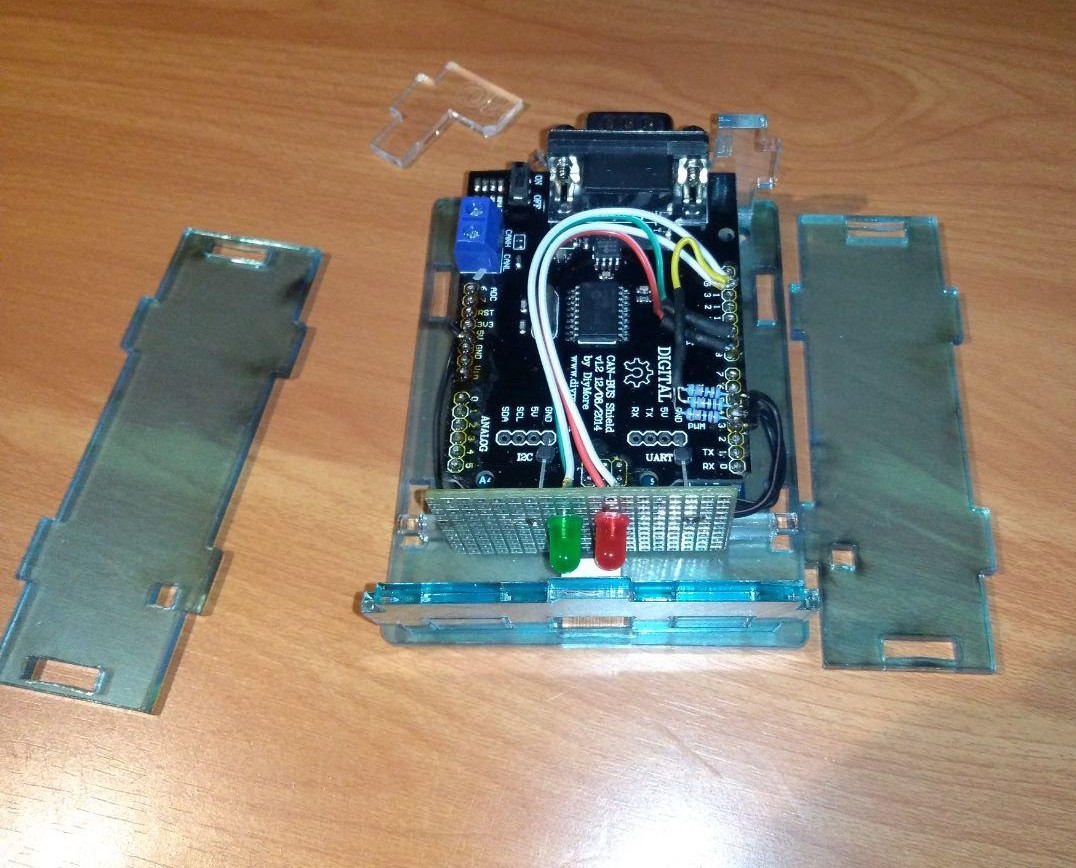

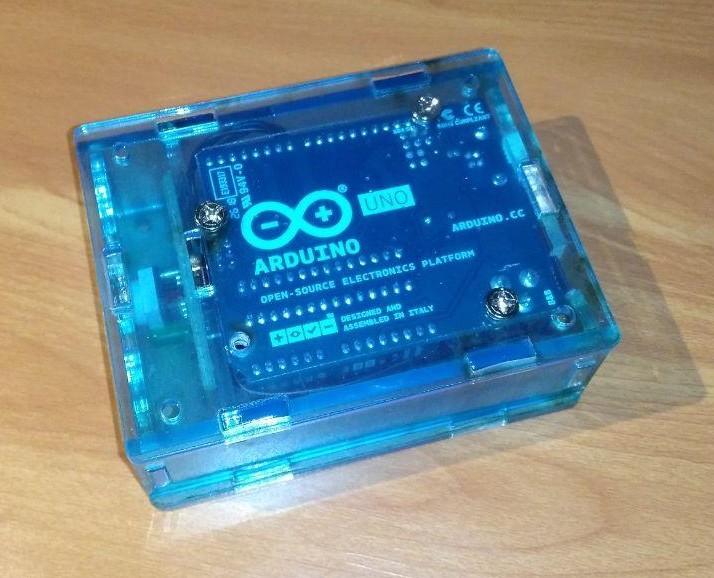

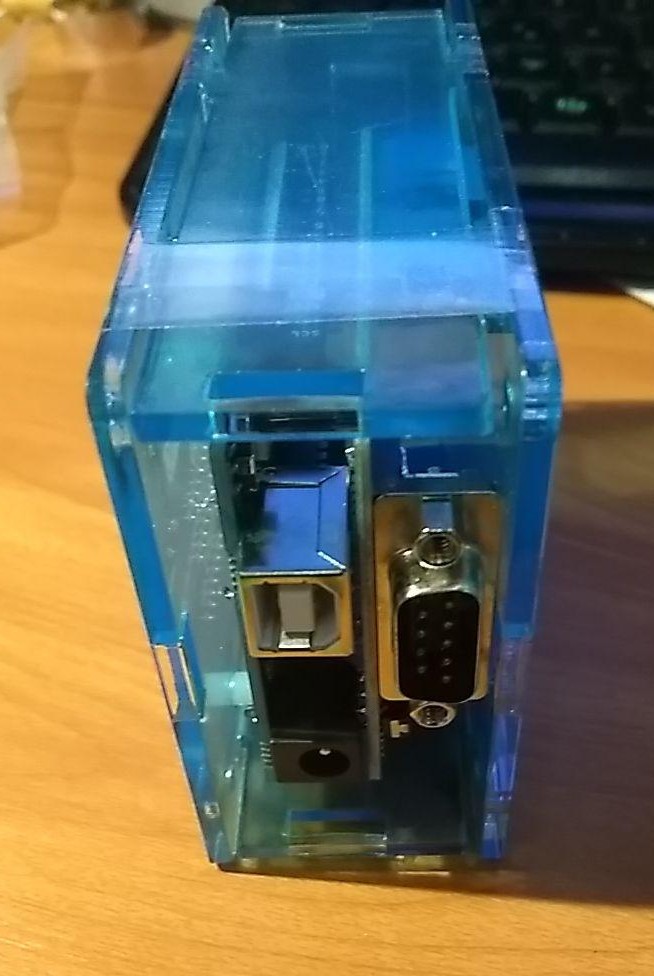

Dann ist das Gehäuse UNO Gehäuse zwar platzfreudig, aber dennoch hat man nicht weit genug gedacht, dass auch das CAN-Shield mit rein passen würde.

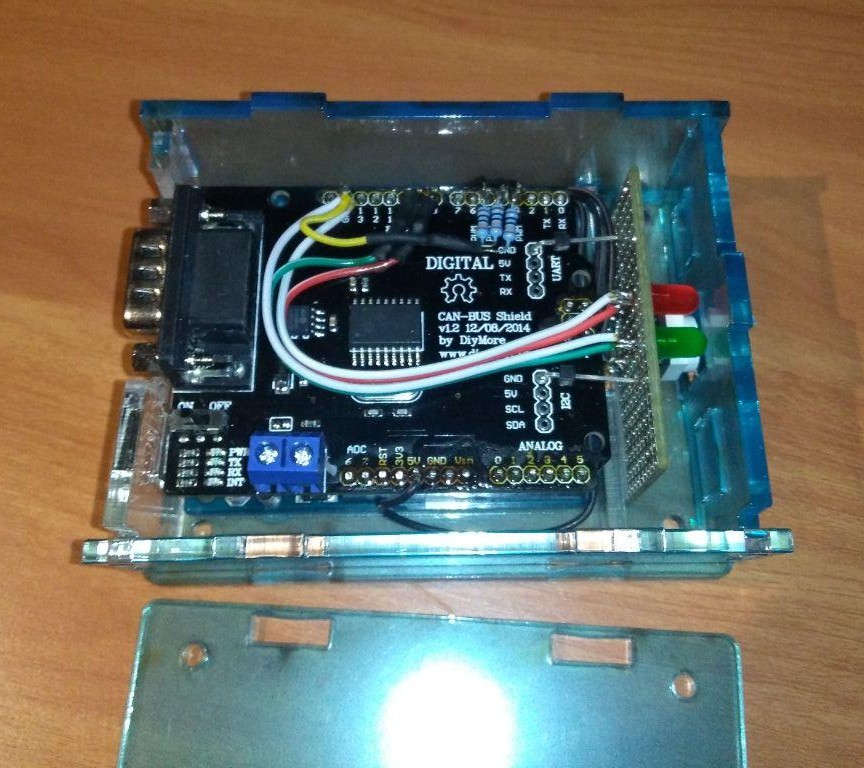

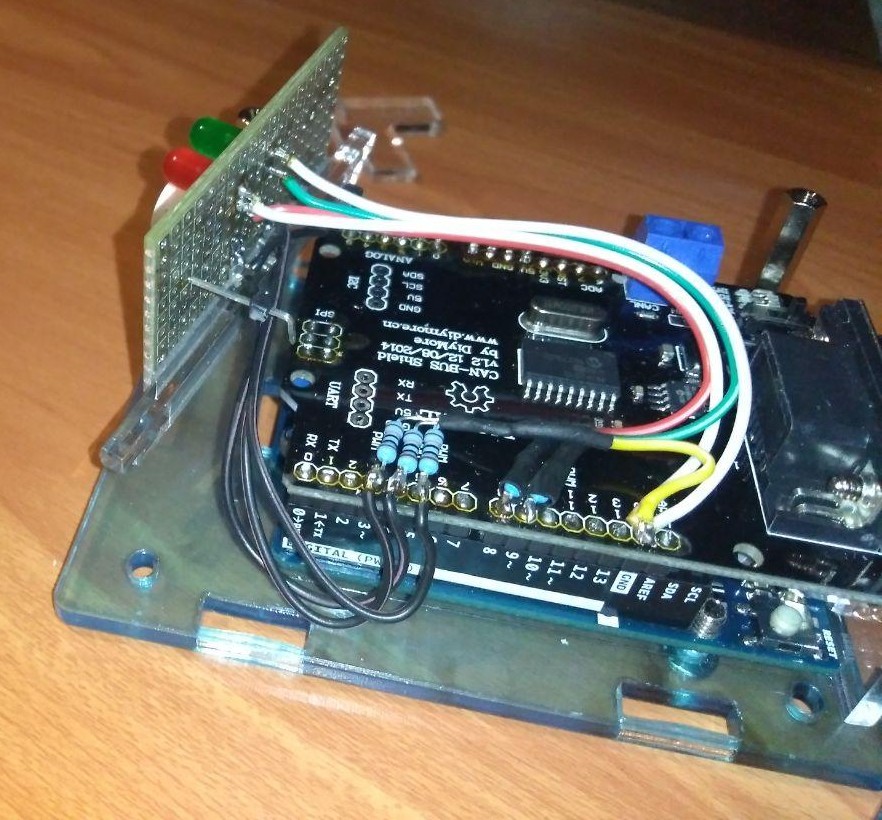

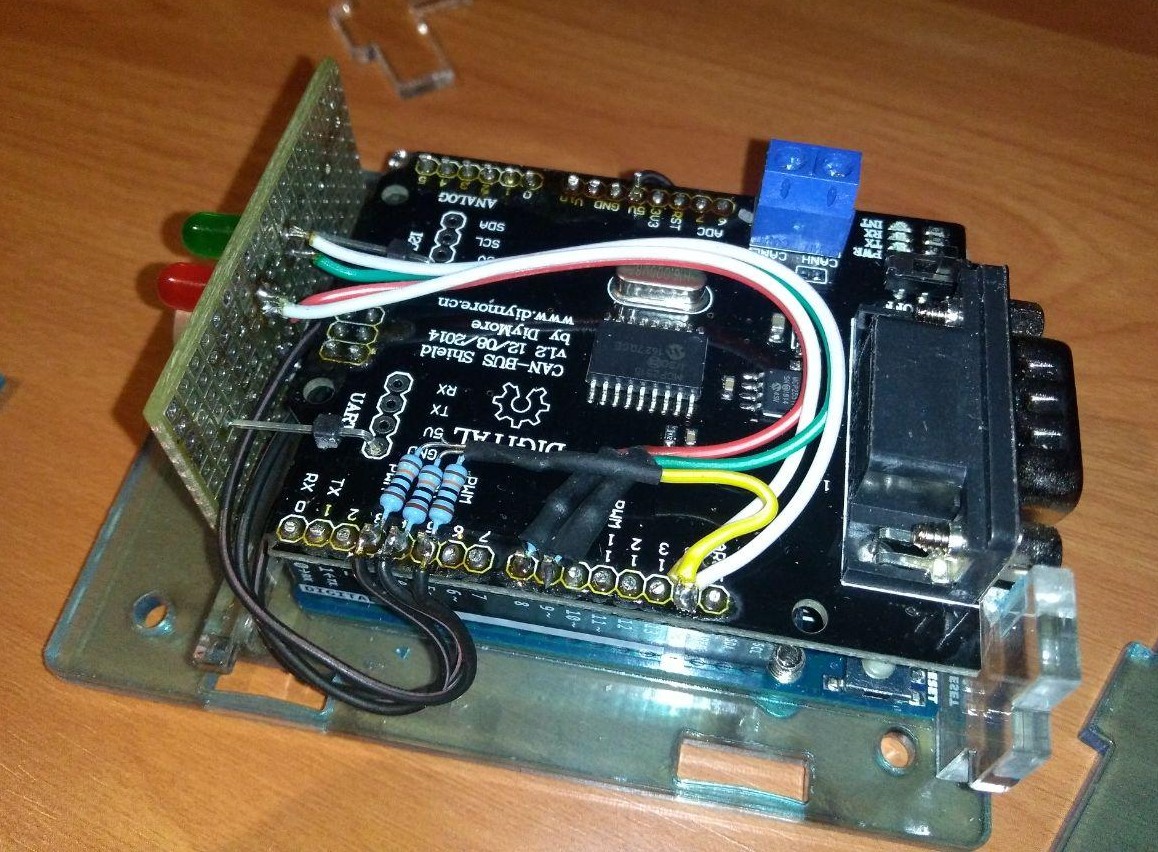

Oben aussägen war nicht drin, also die Frontblende ... verhunzt ... Musste alles plan auf die untere Platte montieren.
Es ist noch eine in Reserve dabei, falls man auf der anderen Seite nicht die mit den 3 Öffnungen einsetzen will - da hab ich heute keinen Kopf mehr dazu, das raus zu arbeiten.
Darf der neue Besitzer tun
Auch lasse ich die Schutzfolien drauf, so was fährt im Handschuhfach durch die Gegend und die Folie schützt das Acryl dann noch etwas.

jetzt muss es nur noch funktionieren

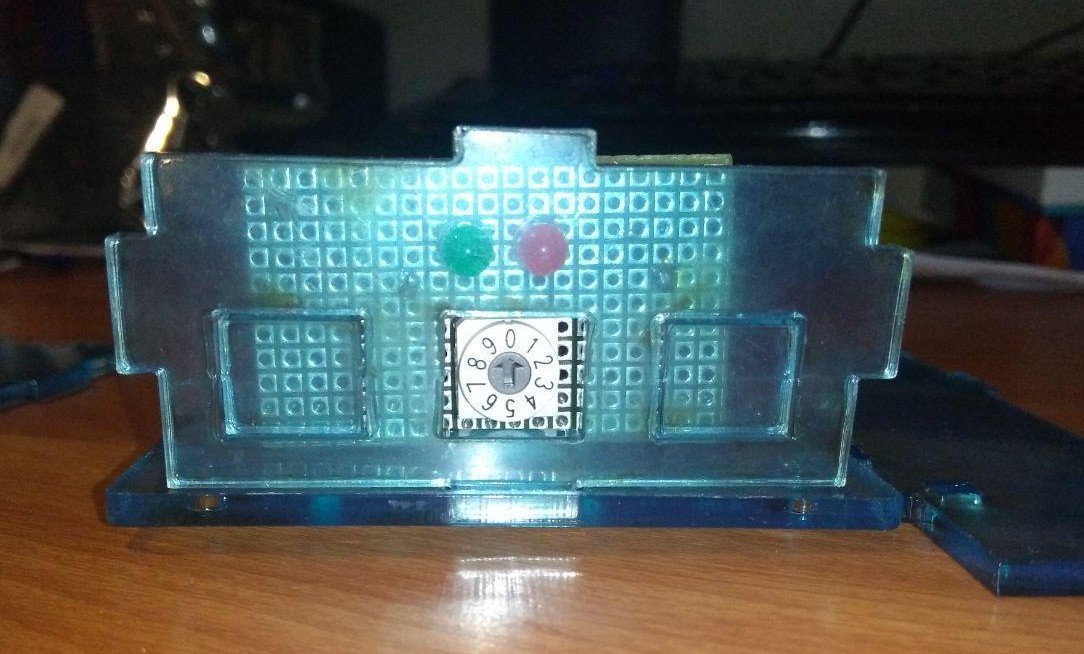

Bin mir nicht mehr ganz sicher, von wann meine Bilder sind. Vor oder nachdem ich die Belegung zum Drehkodierschalter korrigierte

Morgen mal testen. Mein kleiner hatte heute schon Diniert ... wenns es morgen nicht in Flammen aufgeht, freut sich bald jmd darüber

Wow, ich freue mich jetzt schon
Du glaubst garnicht wie es unsere Ladesitu mit den beiden entspannen wird.
Vielen lieben Dank schon vorab für Deine Mühe
Kerstin

Ich hab mir ja mal wieder selbst das Leben unnütz schwer gemacht
(Reihenfolge schien erst nicht zu stimmen, Belegung getauscht. Paste noch weniger. Belegung getauscht.
Noch mal Datenblatt gesucht ... ne das sollte doch stimmen ... dann war es wieder verwürfelt, also so wie es war, und ja es passte ja doch )

(ca Werte, je nach Ladegerät und Schätzeisen im Kabelt)
0 - 1900
1 - 0400
2 - 0700
3 - 1000
4 - 1400
5 - 1700
6 - 2000
7 - (aus)
8 - (aus)
9 - 0400


Aber läuft!

Hast du fein gemacht.
Du brauchst einen 3D Drucker!

Ich habe ... sogar 2

Wenn man so was in Auflage machen würde, könnte man ein Gehäuse zimmern oder zumindest die zu modifizierende Frontplatte

Würd das ganze noch gern viel kleiner sehen. Vld hab ich mal zeit da etwas zu bauen
So in Richtung TJA1050 dazu einen kleinen ESP sollte doch auch funktionieren ?

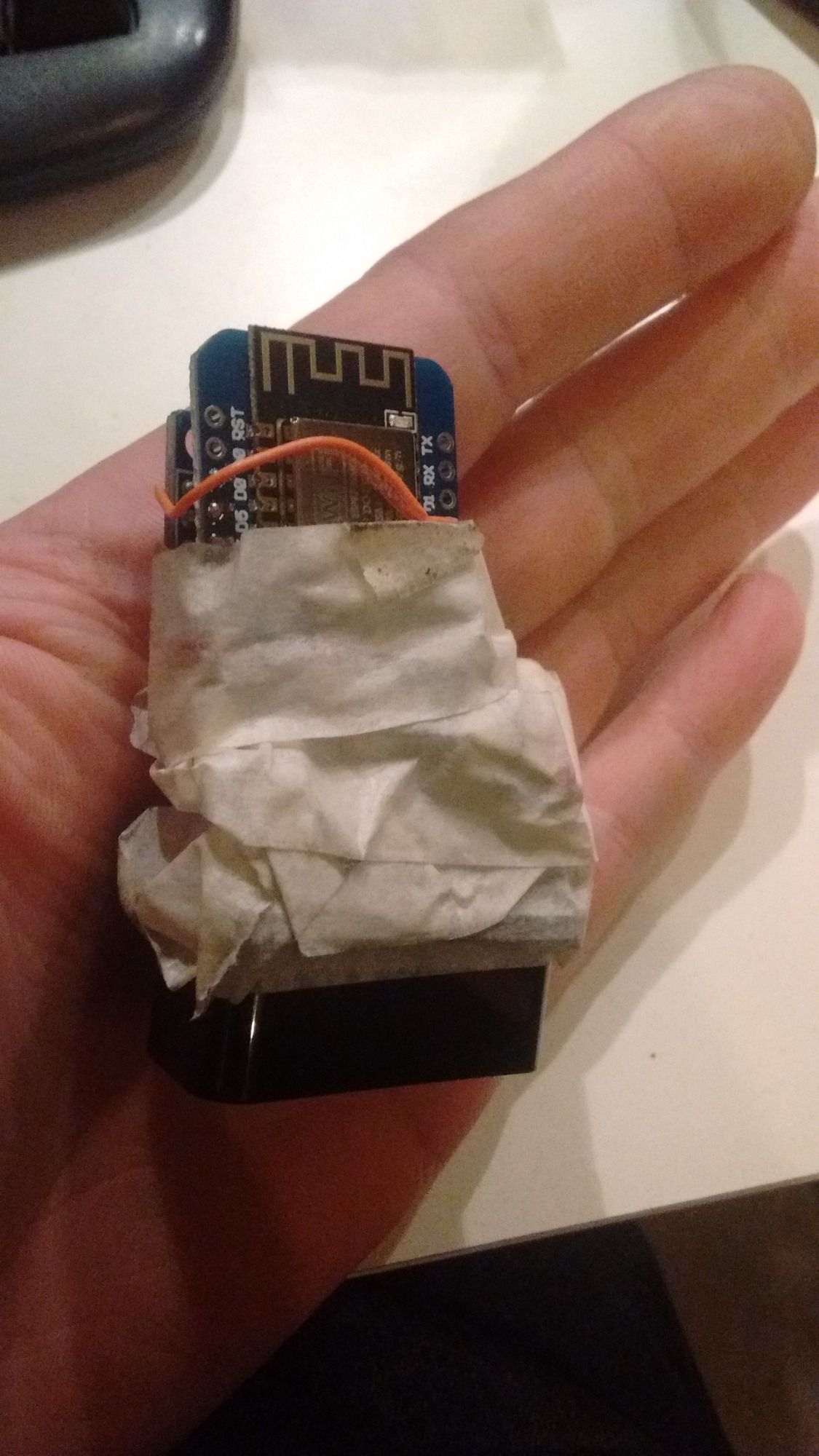

So etwa?


ich bin noch an der Software dran, deswegen die formschöne Verpackung. Wenn die fertig ist gibts ne neue Leiterplatte, das ist immernoch viel zu groß. Das Wlan reicht trotz gedruckter Antenne vom Parkplatz bis ins Heimnetz.

@binKino:
ich finde es ist schneller ein Gehäuse selbst zu designen, als irgendwelche Ausbrüche selbst herzustellen. Druckzeit mal außen vor. Und günstiger ist Drucken allemal. Auch bei Stückzahl 1. Natürlich sieht Plexi etwas besser aus

Kleiner geht, siehe andere Lösung. Das dürfte sogar in nem OBD-Stecker rein passen
Ich bin bei dem kleinen Teil aber raus, mir reicht das schon

JA so klein reicht mir auch völlig.
Gehäuse zeichnen wär kein Thema
Ich wart mal ab und würds dann gern nachahmen

Also ein großes Danke schön für die fantastische Unterstützung an Andy von uns

Wir haben das Gerät seid vorgestern im Einsatz und können beide gleichzeitig laden ohne das die Sicherung sich verabschiedet. Ein voller Erfolg

Hallo Allerseits,

das klingt prima, aber ich verstehe nicht mal die Hälfte ...
Ich hätte auch gerne eine Ladedrosselung für meinen Twizy um in an meine kleine PV-Anlage hängen zu können.
Bin technisch nicht ungeschickt, aber programmieren ist nichts für mich.

Könnte mir jemand sowas bauen, gegen Endgeld und ggf. auch ohne Gehäuse?

VG, Hubert.
