Tür- Anschlagpuffer

Ich werde es versuchen ; habe inzwischen eine spindel tpu bestellt

rcoolen schrieb: Ich werde es versuchen ; habe inzwischen eine spindel tpu bestellt

Ich bin gespannt!

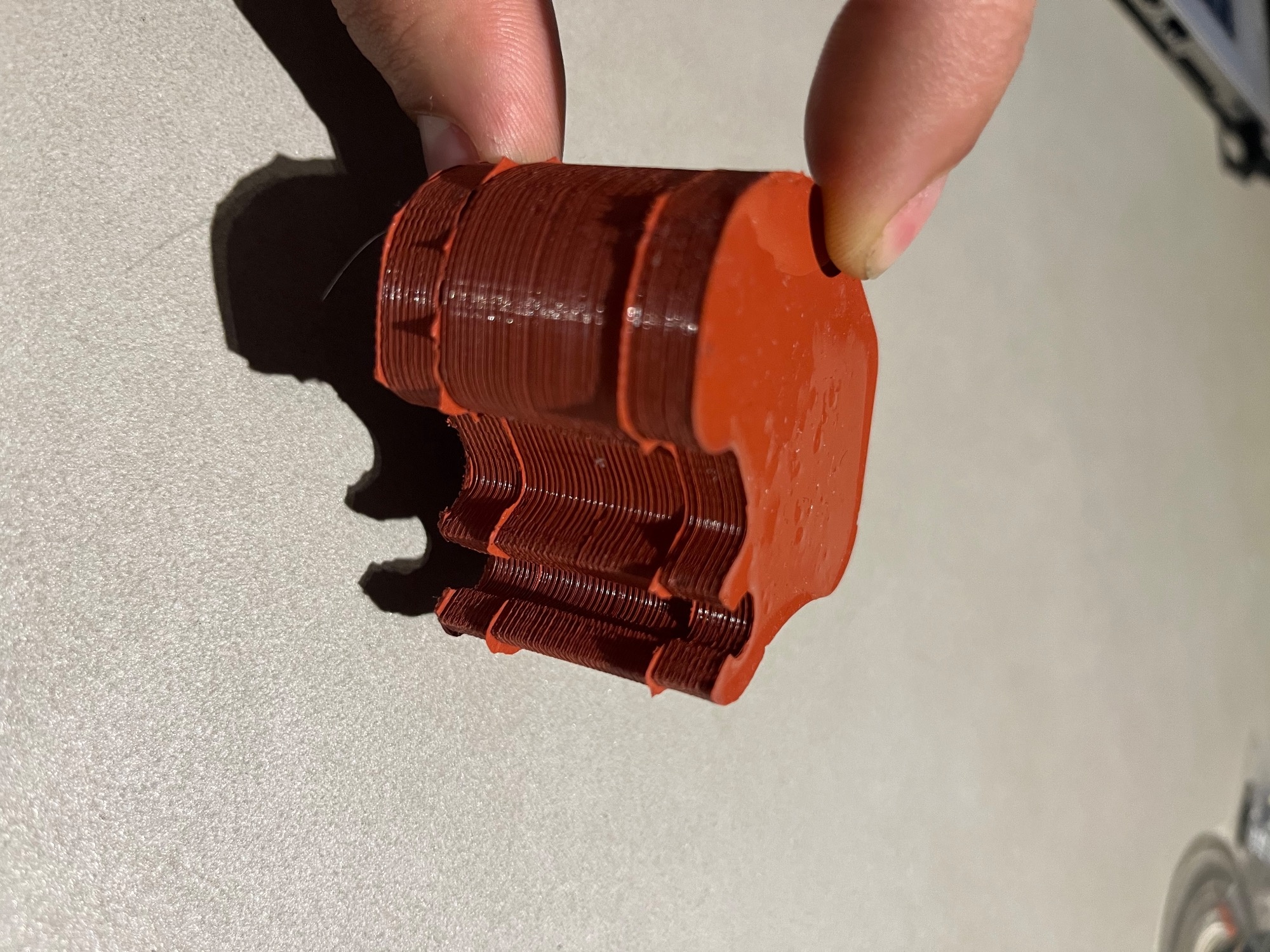

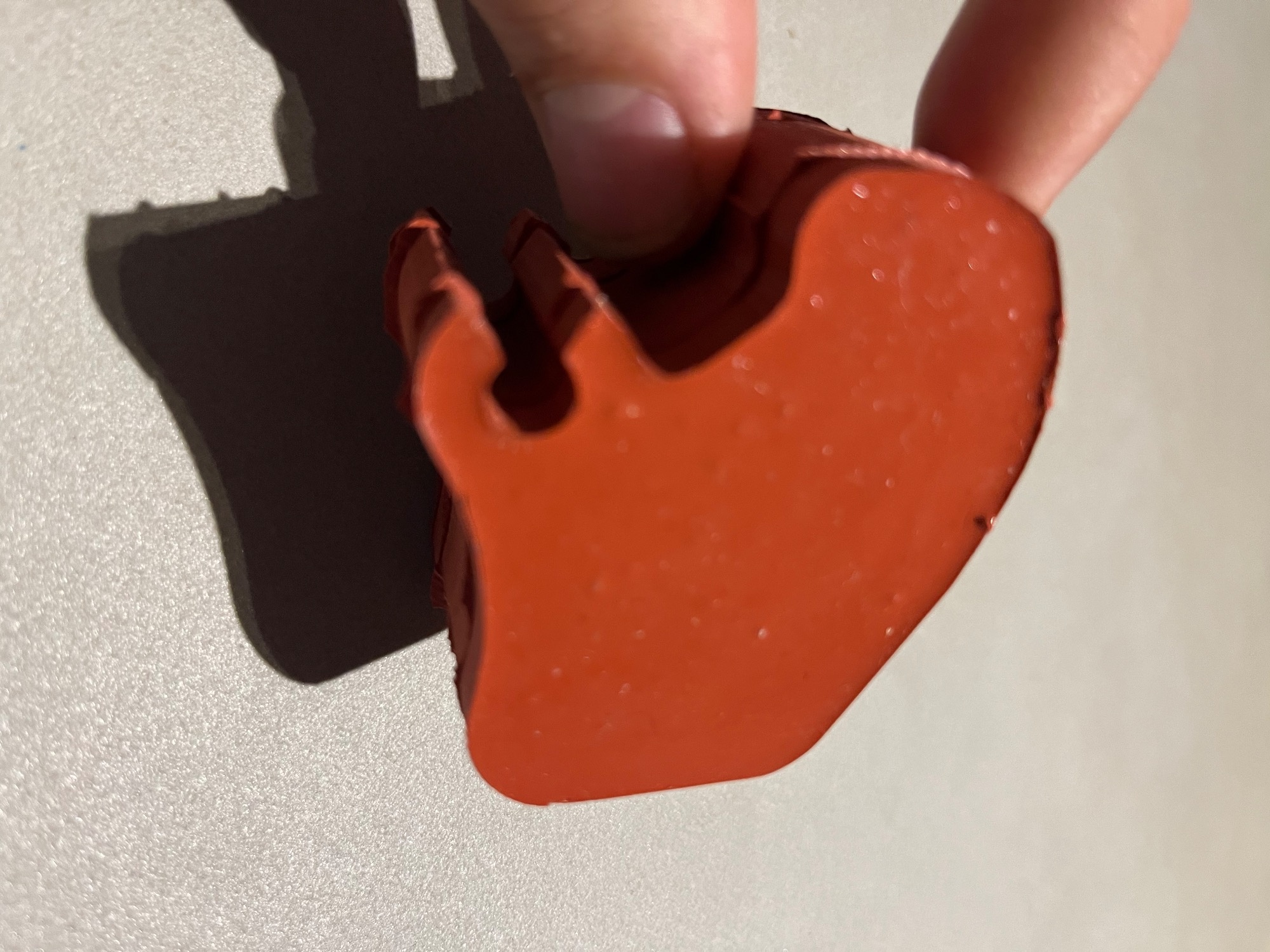

Hier shon einen versuch einen puffer zu giessen aus siliconen (ganz volll da ein ersten versuch wie das original am selbsten platz zerrissen war beim einsatz. ) Ich muss dieses aber noch verbauen aber bis jetzt siehet es shon ziemlich gut aus.

Wird fur ins wochenende sein
Mfg Ruben

Hat niemand hier Erfahrung mit dem Gießen von Polyurethanharzen?

Sowas aus dem die Lagerbuchsen bei Sportwägen bestehen?

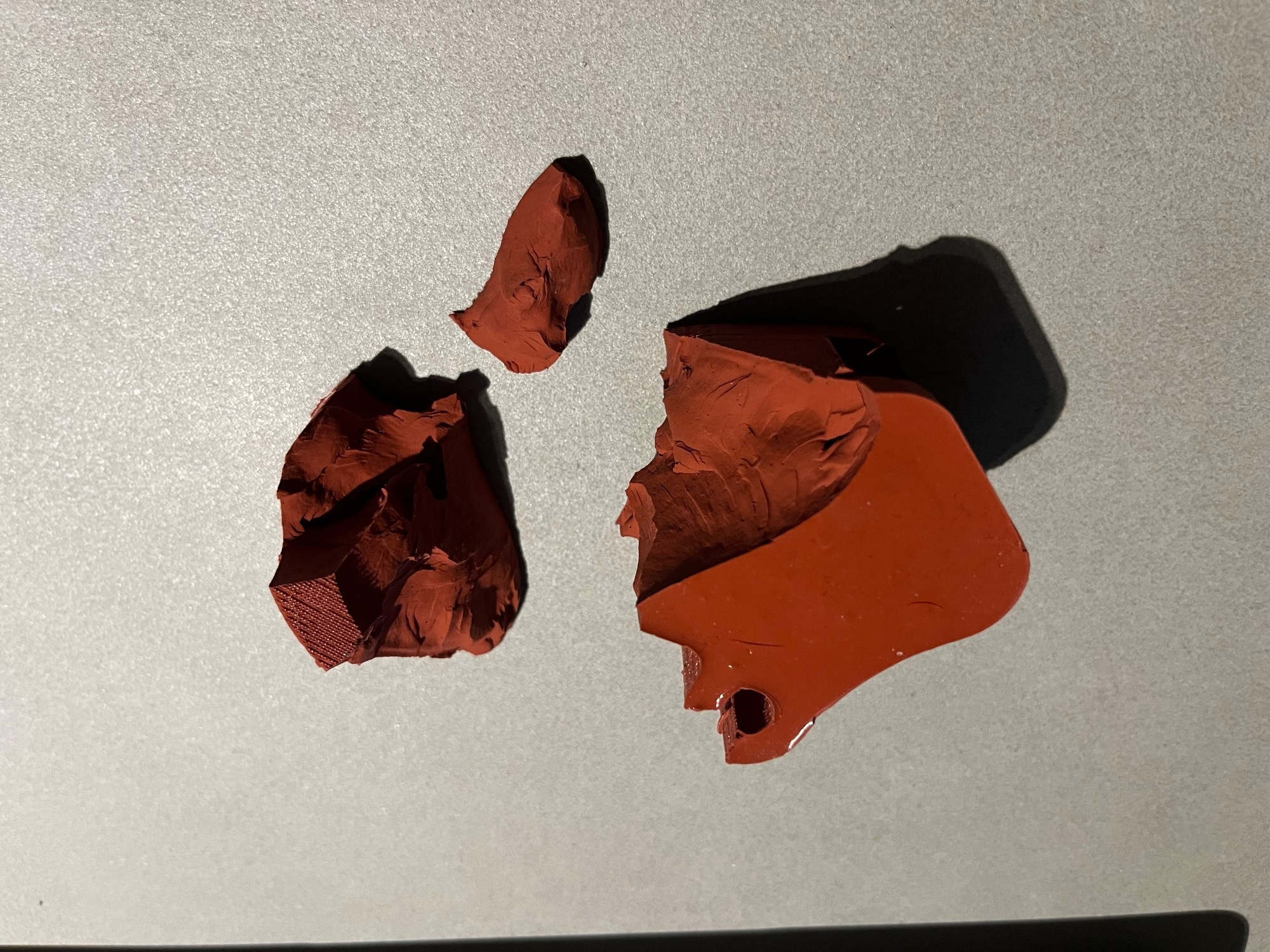

Katastrofalfehler…

Ist explodiert beim zweiten mal die tur ofnen mit die alexakos turheber. Die tpu version jedoch scheint mir besser, da die tur dan perfect gerade stehet im geoffneten zustand. Ich hatte bei mir auf der uni schon einen ausdrucken lassen mit 40 % infill. Ist aber ein bischen uberextrudiert, wird also eher 50 % infill haben
Habe zuletst dan doch die originale noch mal zuruck verbaut. So bald der tpu hier ankommt experimentiere ich weiter. Ah noch einen tipp. Die turheber konnen auch ziemlich einfach langs vorne erzezt werden . Dann muss die ganze fummelarei mit die handschuhfacher nicht. Mann soll aber mit zwei leute sein (eine muss ja die tur fest halten)
Mfg
Rcoolen

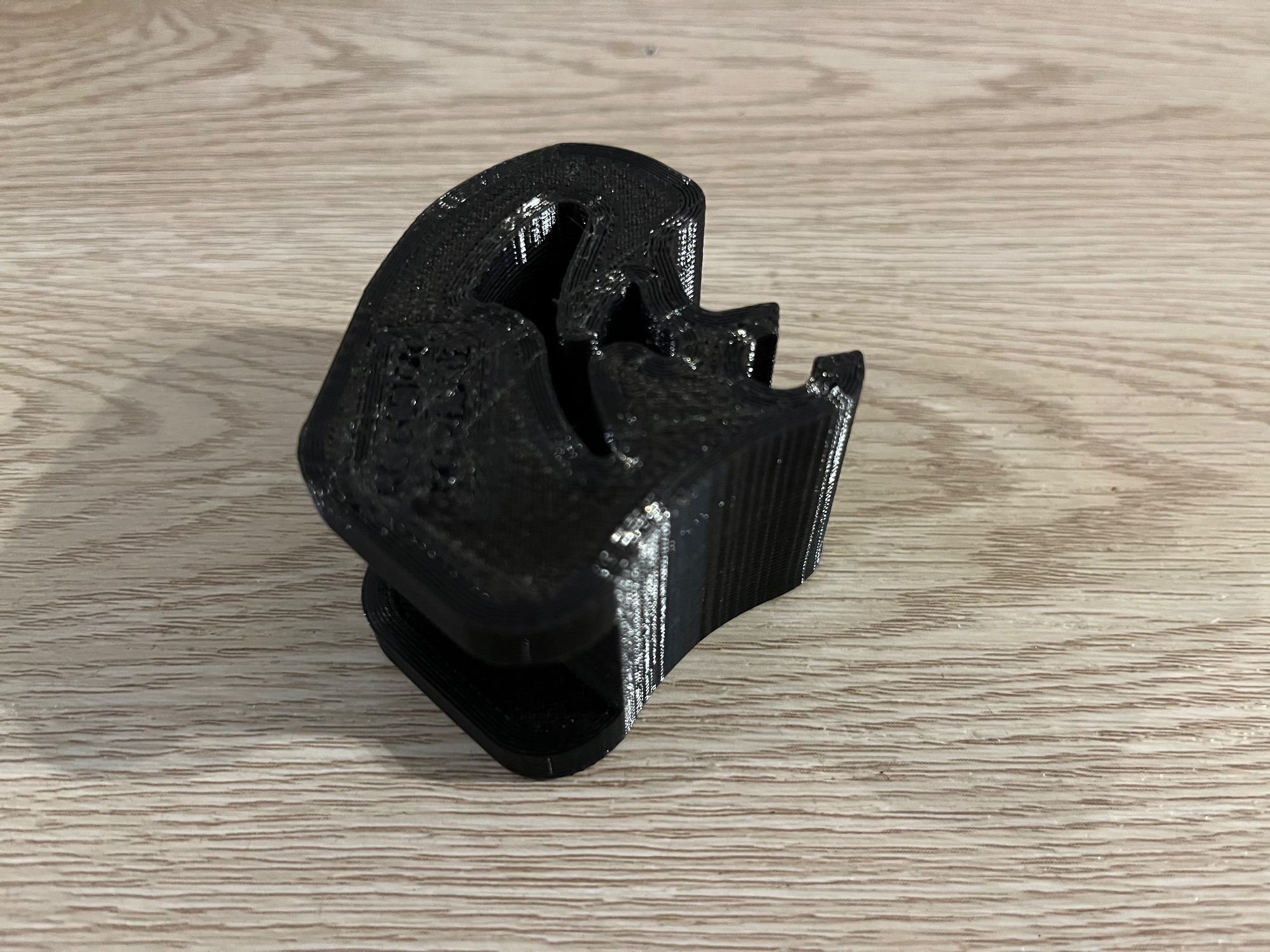

Ist hervohragend gelungen. Nul probleme mit ausdrucken empfunden und das supportmaterial ist ganz einfach heraus zu nehmen .

Glückwunsch!
Jetzt muss er nur noch halten.

Bin auf Erfahrungswerte gespannt!

gerade der "gummi" ausprobiert . functioniert super (und halt biz auf jetzt super). Leider ein bischen zu zammft ausgedruckt mit 40 %infill (die tur gehet +/- 1cm weiter auf als beim das originalpuffer (mit koreafenster). Ich werde noch ein bischen spielen mit der infill damit die ture im geoffneten zustand am liebste gerade recht aufstehen (dan liegt das ganze gewicht oben das drehpunkt (ware mich lieber) . . melde mich wieder so bald ich mehr dazu zu melden habe...

Ich kann nur empfehlen.
Füllung auf 60% und Außenwände 4 .
dabei ist auch gleich die Schwachstelle bei dem Bauteil fast ausfüllt. Habe ich im Bild markiert.
Die Türen stehen bei mir fast 90grad.
Verbaut sind die jetzt fast einen Monat und merke keinen Unterschied zum ersten Tag.
Habe die Elia scheiben montiert

Noch 2 stunden, dann soll der 60% infill version fertig sein

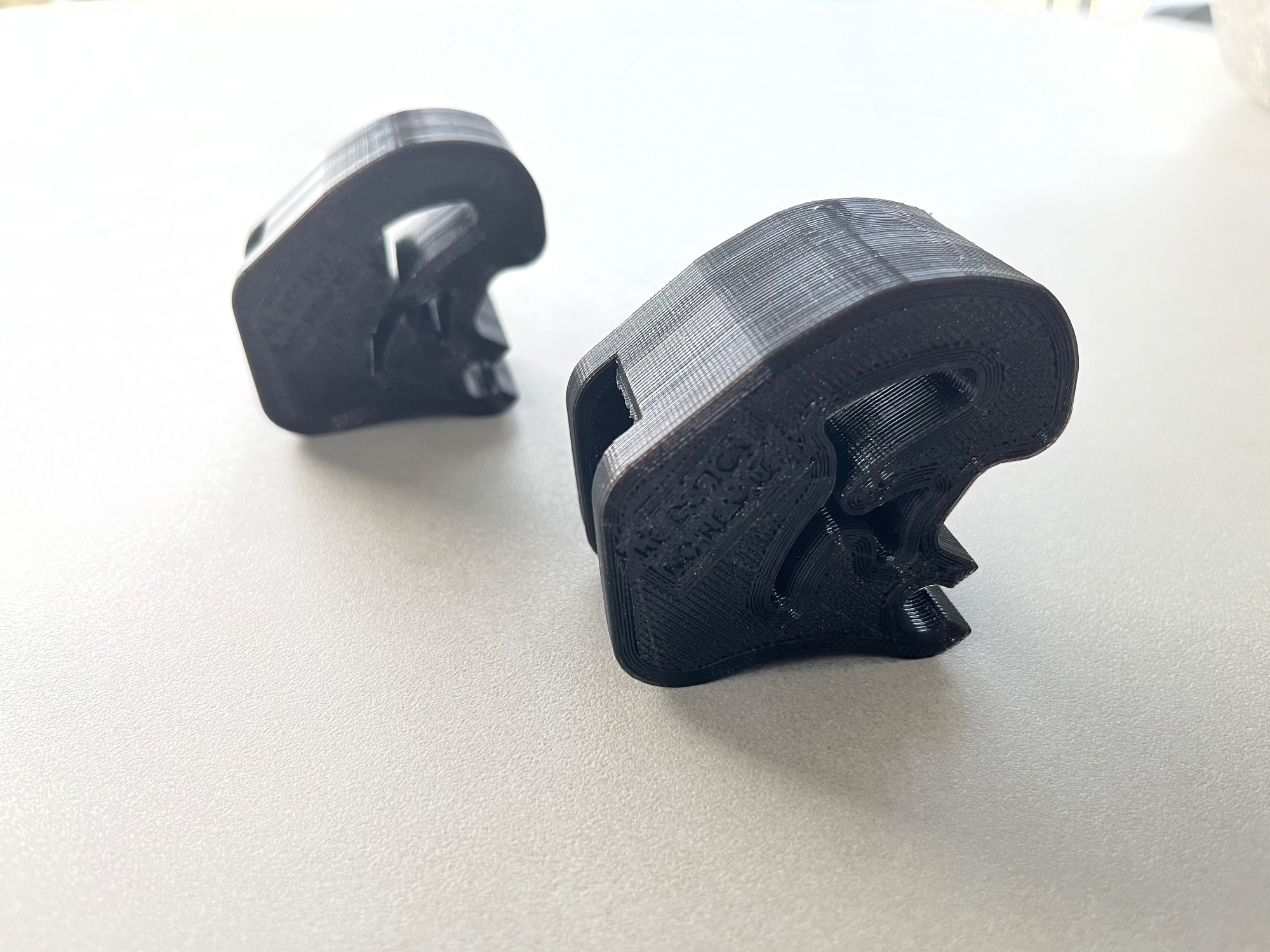

2 nagelneue gummis mit 60 % infill fertig zum einzatz . Der Twizy ist gerade beim wrapper fur ein neu foliertes dach wegen die bekannten “microfracturen”. Werden also heute abend wahrscheinlich eingebaut
Mfg aus Belgien
Rcoolen

die ture stehen jezt auf nahe zu 100° (vergleichbar mit die originalgummis). Ich verde noch mal versuchen mit 70% infill, aber diese waren shon ganz gut brauchbar:

Also hieroben die version mit 60% infill und 6 ausenperimeter und 6 bottom und top layer

Druckeinstellungen:
material: sunlu TPU vom amazon
hotbed auf 50° mit harlacke auf dem bett
hotend auf 200°
layerheight 0,2mm
hotend durchmesser 0,4mm
druckgeswindigkeit 20mm/s (oder 40mm/s gehet auch noch)
brimm 6 perimeter
unterstutzungsmaterial 4mm und 2mm abstand vom stuck innerhalb das model mit ein trennlayer unten und oben (also option nur from tisch ausschalten)
6 bottom layers und 6 top layers
60% infill
layerfan speed auf layer 0 aus und danach auf +/- 30% reicht (weniger hilft gegen warping)

eintellung fur bowden feeder: retractions ausgeschaltet
coasting: 2mm

MFG
Ruben

Hallo zusammen,

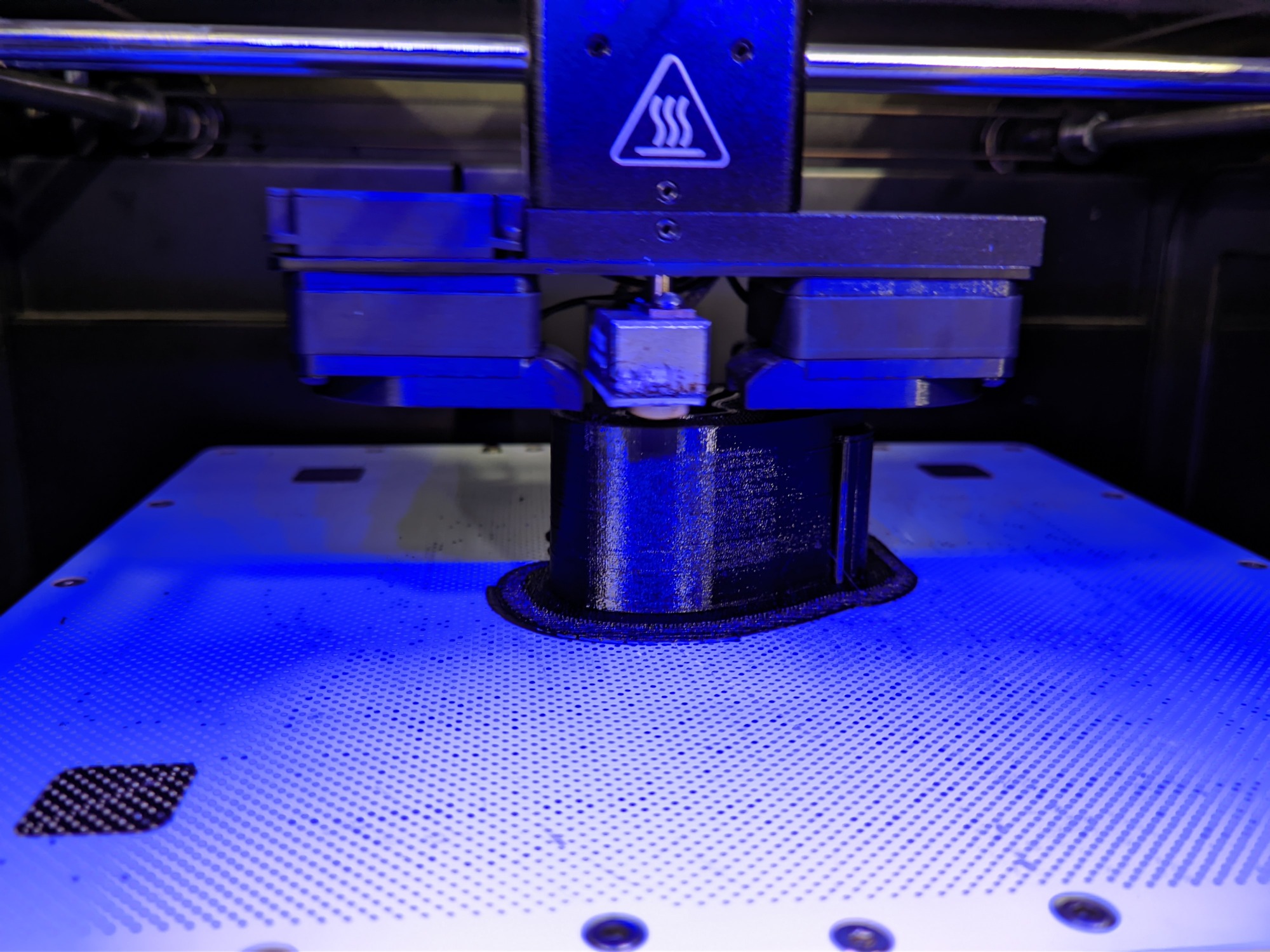

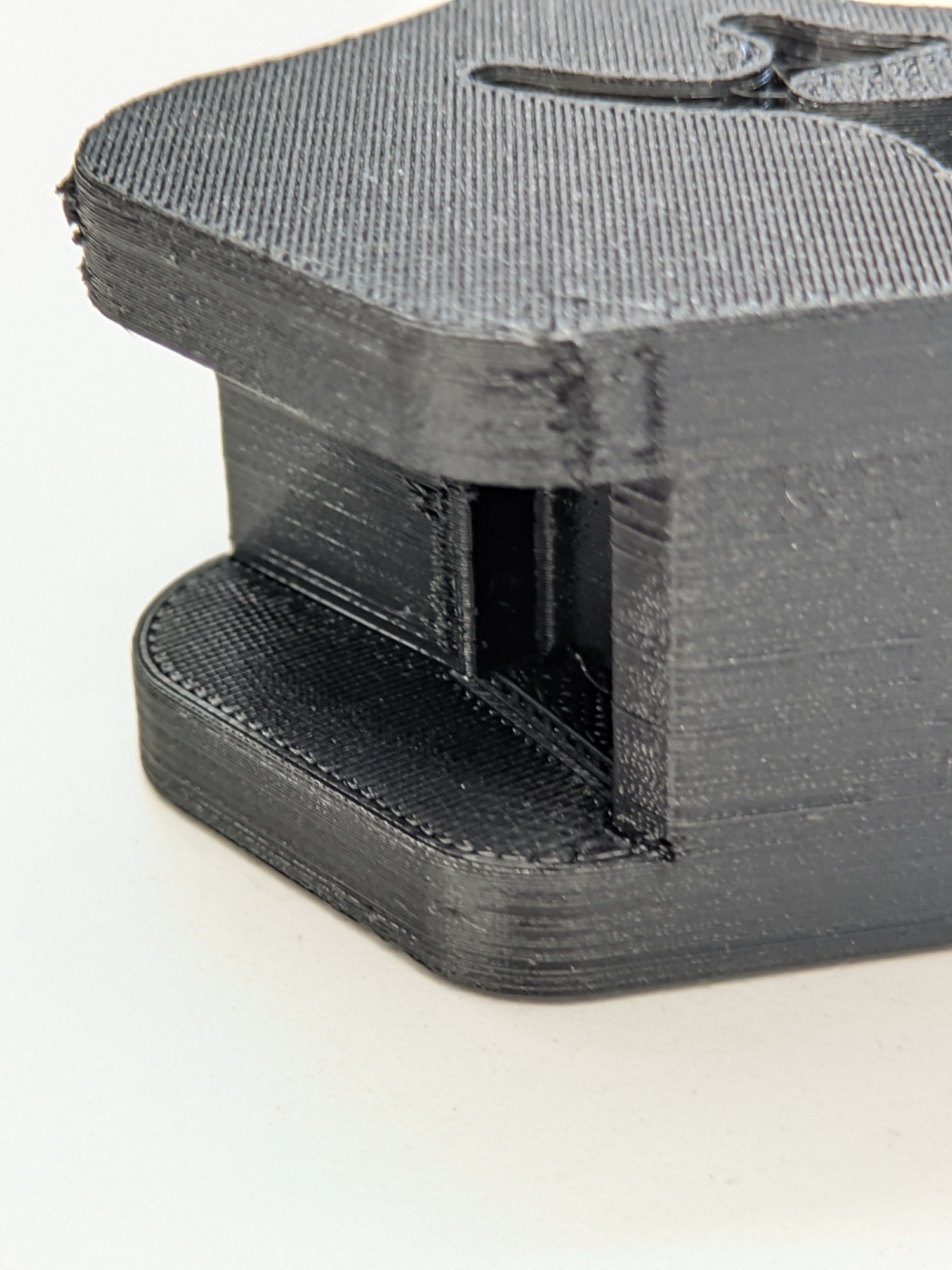

ich bin auch am testen. Gestern habe ich den Drucker bei der Arbeit mit Herstellereigenem "Semiflex" Material bestückt und gedruckt. Hier das Resultat:

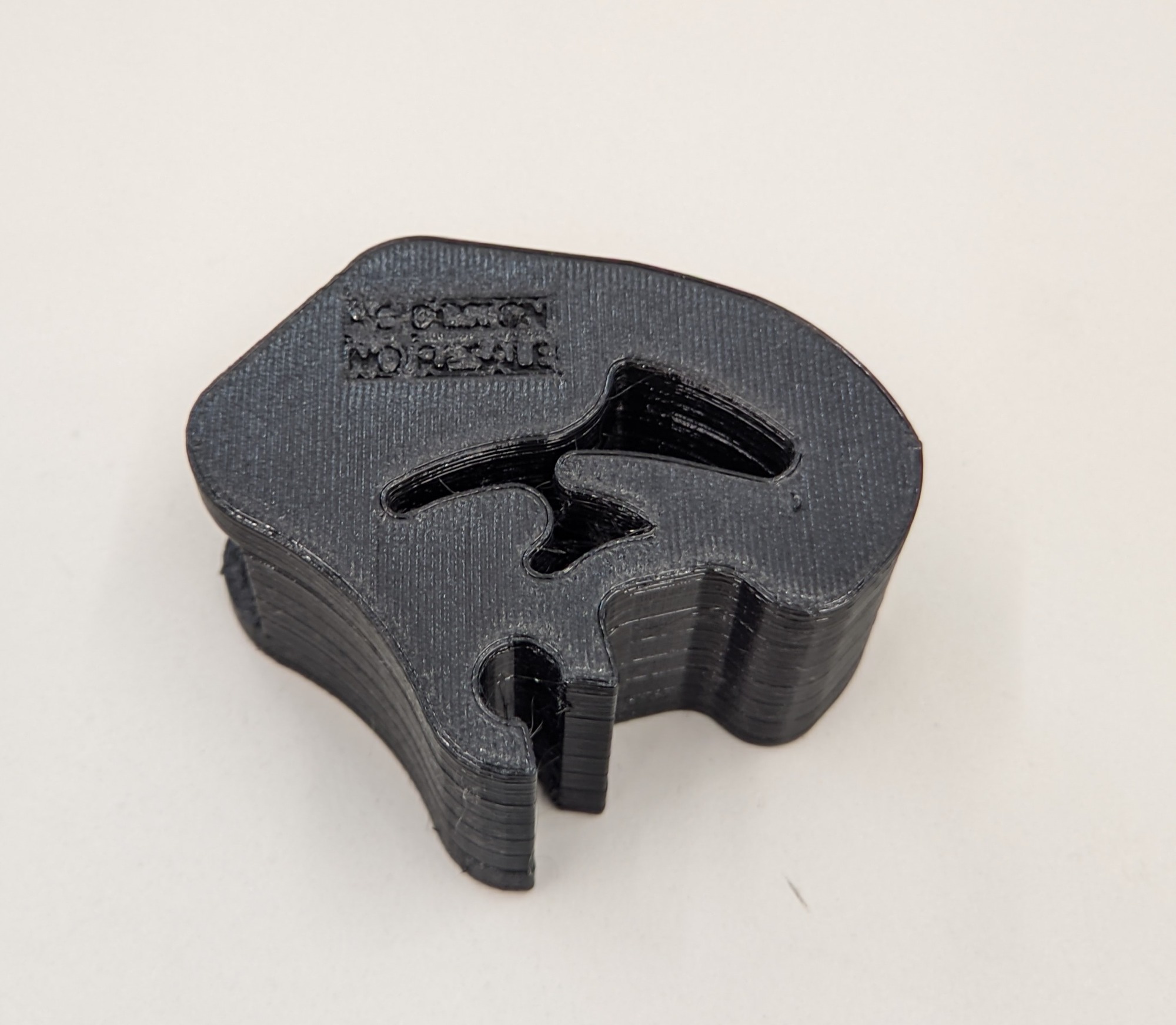

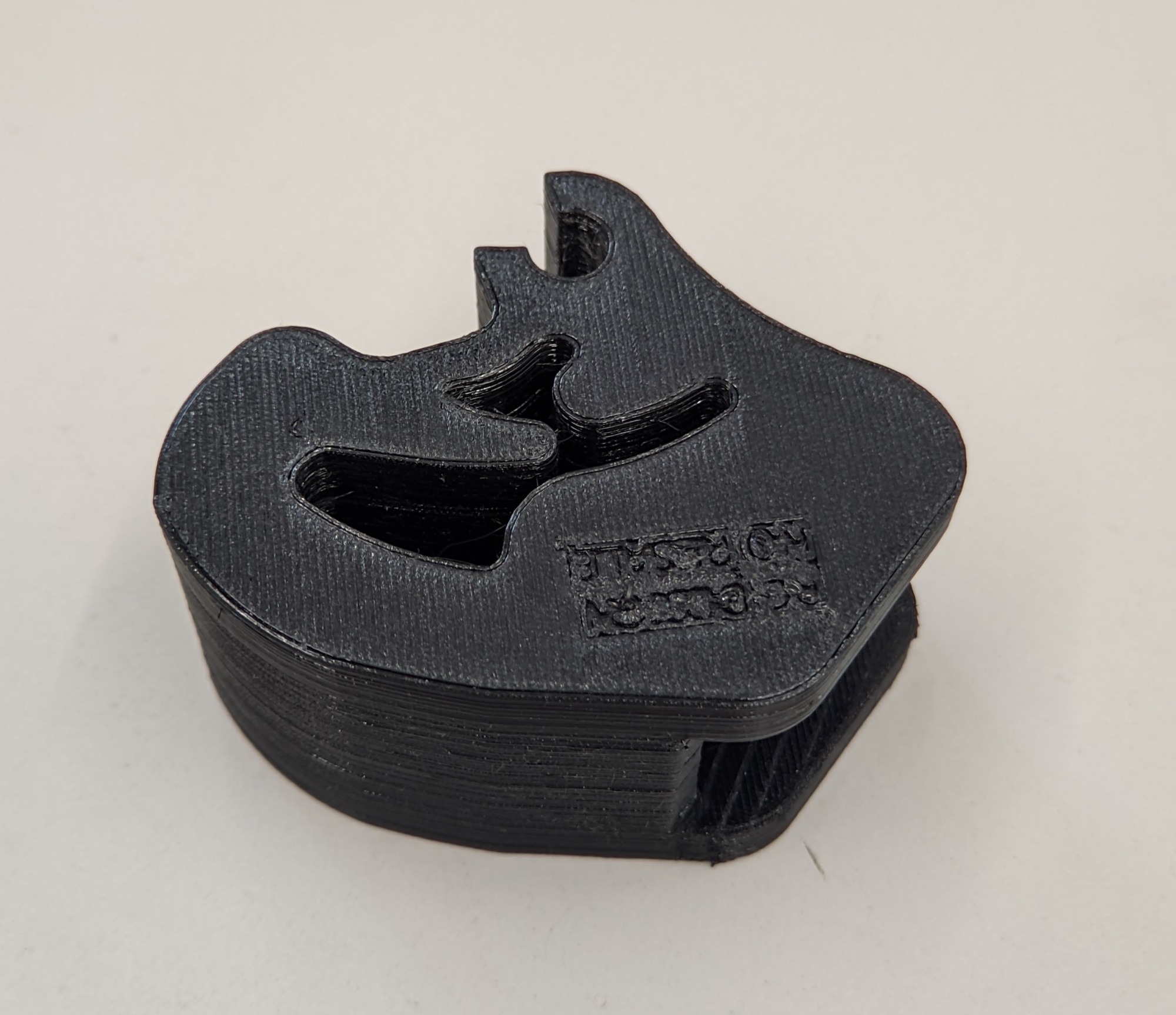

70% Infill, Material scheint weniger weich als original. Test am Twizy noch ausstehend.

Nun ist das "Flex" vom Druckerhersteller dran, 70% Infill.

Vielen Dank für das File. Ich finde es genial was hier alles umgesetzt wird.

Werde noch Berichten.

Drucker Zortrax M200 Plus, Filament Z-Flex/Z-Semiflex, Extruder 240°C, Druckbett 80°C

Das Flex-Material (70% Infill):


Die hintere Türe ist original ausgeleiert, ohne Riss. Werde ich mal drinlassen. Das Semiflex ist zu hart und man bekommt's nicht "eingeklipst".

Ich hab einen Resin-Drucker, ich glaube fast, dass das für diese Anwendung das bessere Verfahren ist. Hat damit schon mal jemand was gemacht? Ansonsten würde ich mal ein Tough Resin und ein flexibles bestellen.

Das Zeug ist wirklich sehr widerstandsfähig und je nachdem wie lange man es härtet wird das fast wie Stein, aber auch so spröde.

www.3djake.com/resin/tough

Wobei ich denke das hier ist am ehesten geeignet:

www.3djake.com/formfutura/engineering-lcd-series-flex-82a-resin-clear

Mein Puffer ist auch gebrochen, das Originalteil gerade nicht verfügbar und deshalb hab ich, mal wieder, nach Alternativen gesucht. Ich bin echt froh, dass der Twizy offenbar von vielen Bastlern gefahren wird.

LG
Alex
