3D-Druck - Anschlaggummi Türschloss

Wäre schön, wenn die jemand der CAD wissenden noch etwas "anpasst". Sonst fällt die in "Gummiversion" auch raus.

Moin,

Wenn hier jemand einen "Druck" startet, dann bin ich dabei für 4 Türen sofern es nicht ein Vermögen kostet - also 8 Gummi's, korrekt?
Noch brauche ich sie nicht, aber die Zeit wird kommen, gell?
Liste ?

LG Tom

Tach.

Link zur fertigen Datei, letzter Stand?
Bei meinem Drucker war auch semiplastisches Material bei, kann ich gerne testen.

Hi,

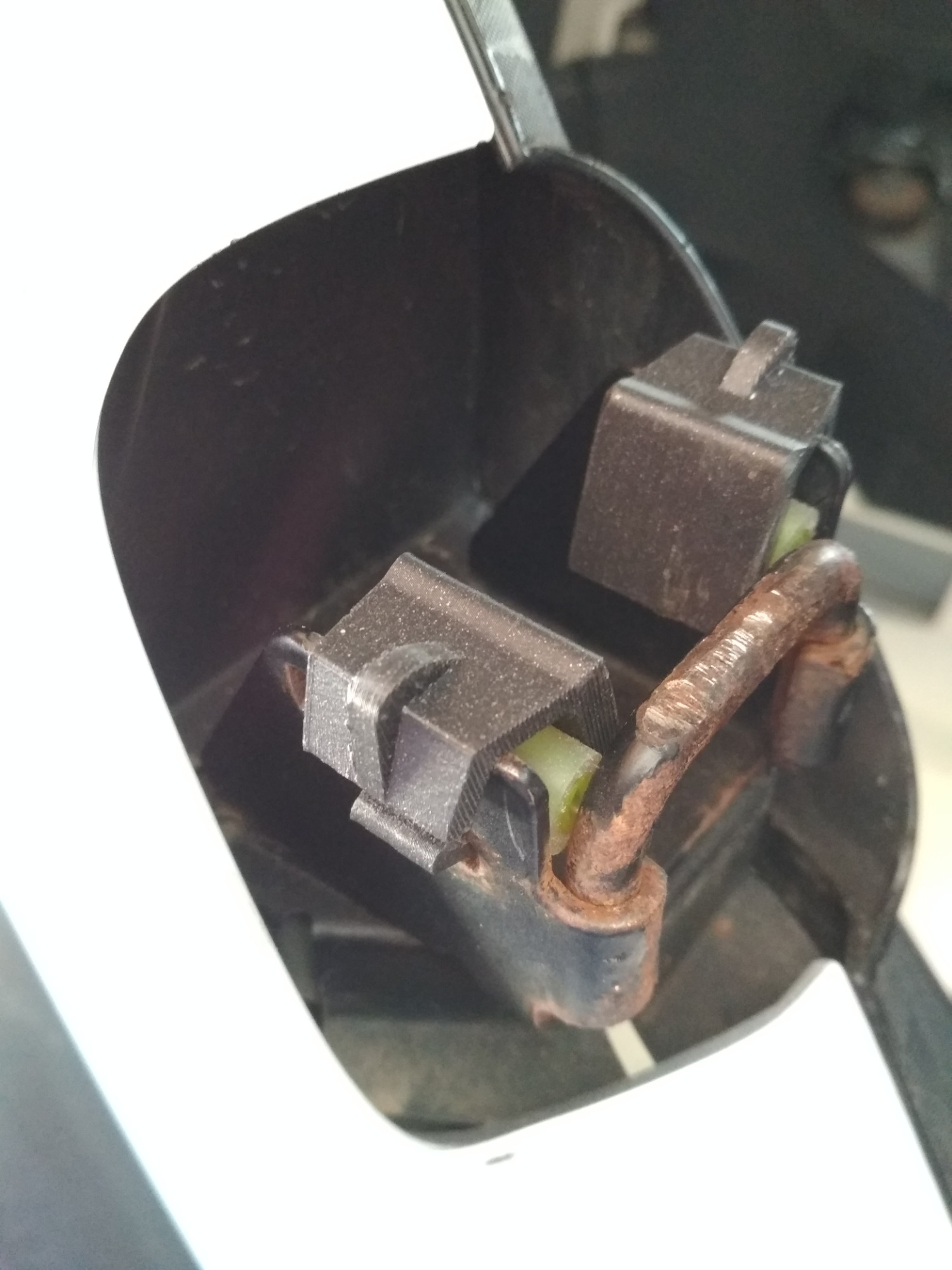

Ich habe mir diese gemacht, weiß aber noch nicht wie die Haltbarkeit ist. Innen habe ich einen Schlauch.
Material Asa.


Grüße David

Ich hoffe das Bild kommt jetzt.


Grüße David

Was ist das für eine "3D-Datei"?
Die Schläuche sind ja auch in den Originalen drin.
Genau die schwarzen Teile quasi 1:1 mit dem Original in weicher als die grünen von vor 5 Jahren.

Hi,

CAD habe ich selber gemacht, der gelbe Schlauch ist Tygon (Benzin Schlauch), dieser ist etwas zäher als Silikon, aussen Silikon.
Das ganze ist noch etwas weicher als das original, geht aber ganz gut.

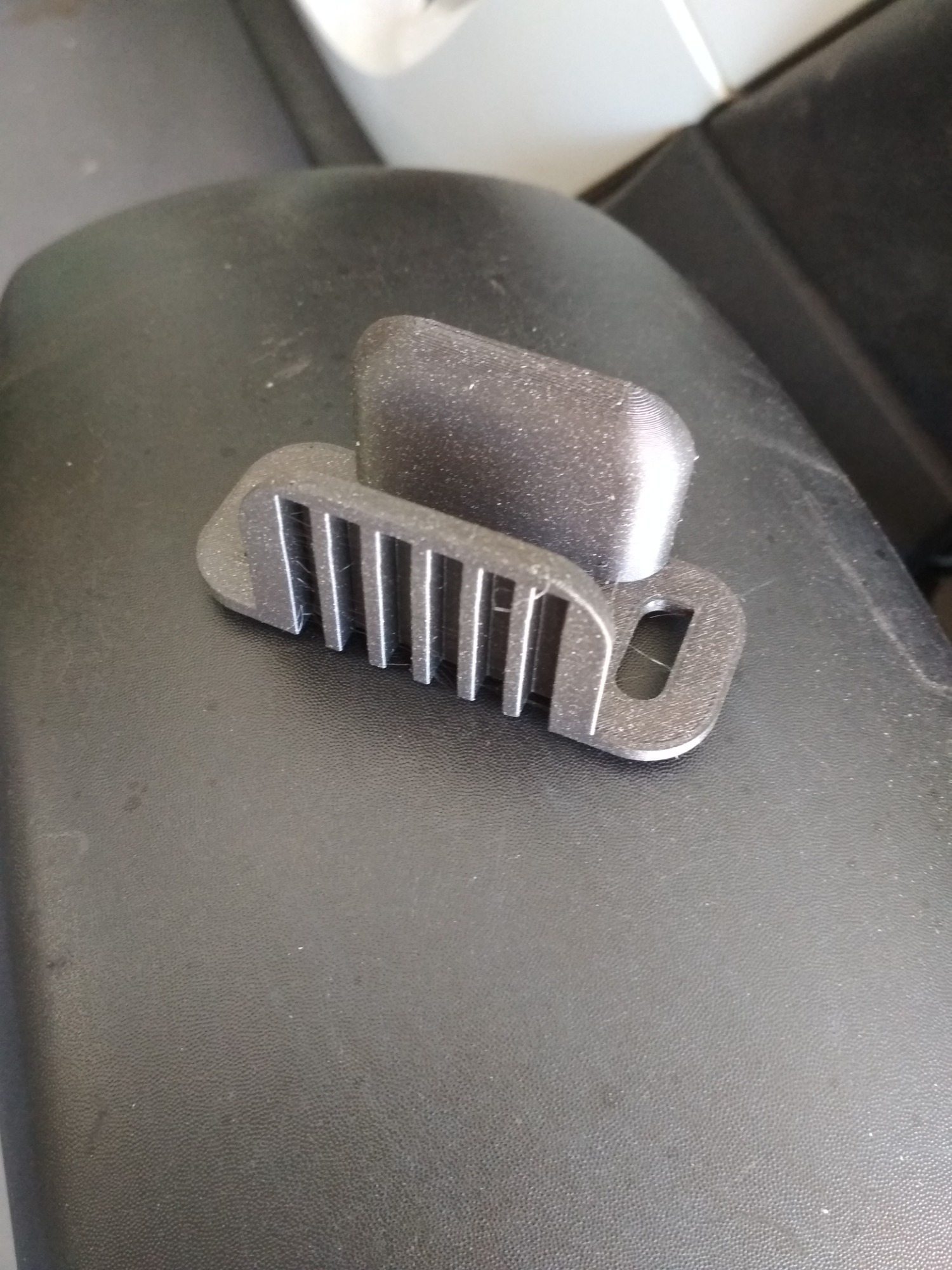

Wenn mal zeit ist dann mache ich den ganzen Bügel neu.

Das hab ich auch gleich gemacht.



Grüße David

COOL, die brechen ja auch beim Ein- oder Anderen aus

Ich befürchte da wirst du bald um eine Kleinserie nicht rumkommen.

Stellst Du die "3D-Dateien" im Forum zur Verfügung oder magst du die nur alleine nutzen?

Hi,

Wer die stl Datei für Eigenverwendung braucht der soll mir eine PN schicken, gerne kann ich auch mal was drucken.

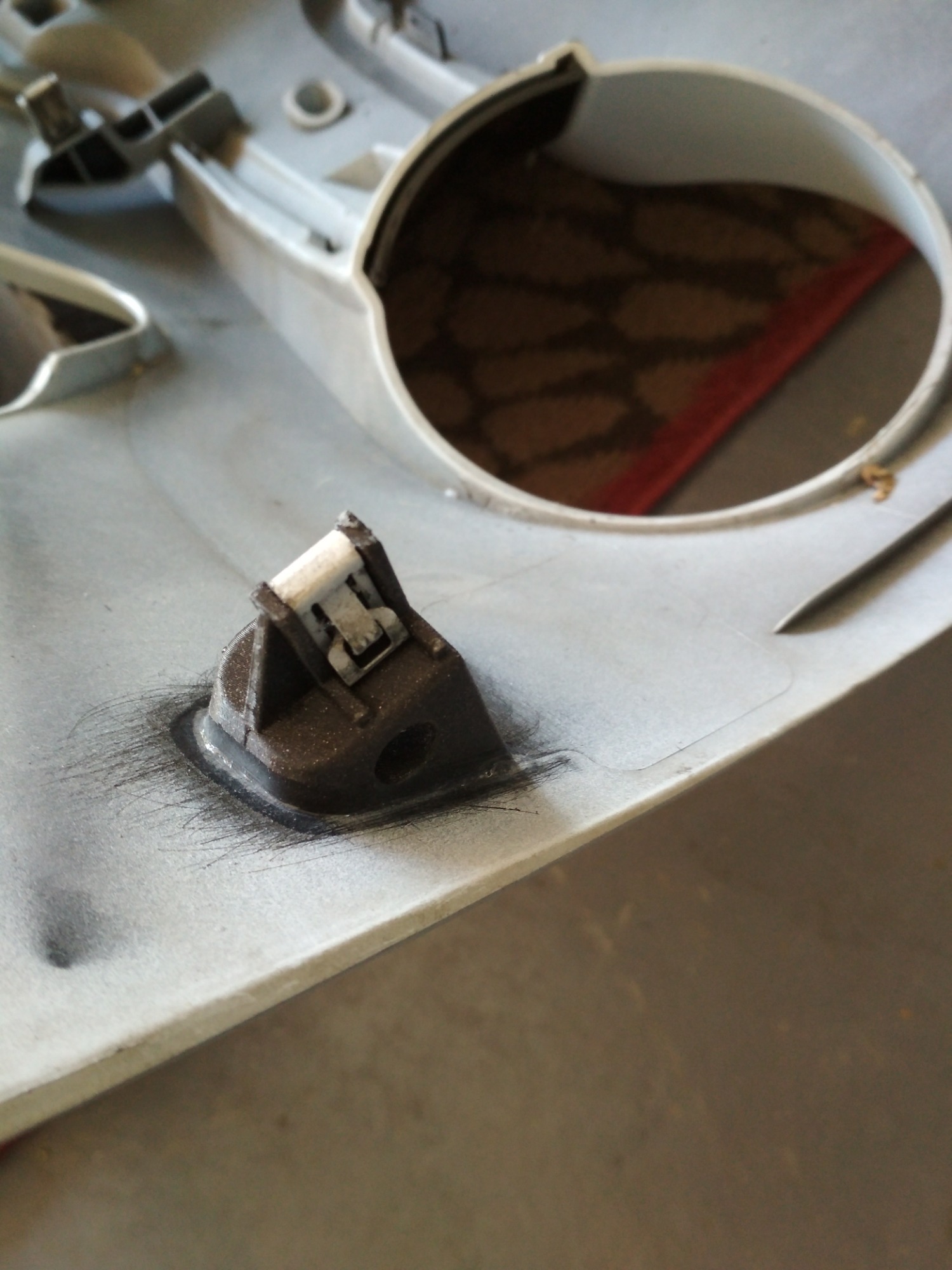

Hab noch ein paar andere Teile für Clip Reparaturen der Verkleidung, bei meinem twizy war leider einer der Vorhalter ein Obermurkser.
Ich denke das könnte für manche noch interessant sein.
Reparatur der vorderen Scheinwerfer Haube


Grüße David

Sind die Teile mit dem Schlauch aus "weichem" Material?

ddavid schrieb: Hi,

Wer die stl Datei für Eigenverwendung braucht der soll mir eine PN schicken, gerne kann ich auch mal was drucken.
Hab noch ein paar andere Teile für Clip Reparaturen der Verkleidung, bei meinem twizy war leider einer der Vorhalter ein Obermurkser.
Ich denke das könnte für manche noch interessant sein.
Reparatur der vorderen Scheinwerfer Haube

Grüße David

Das sieht mal richtig gut aus.

TwizyChrisy schrieb: Sind die Teile mit dem Schlauch aus "weichem" Material?

Wenn du die gedruckten Teile selbst meinst, dann nein. Er schrieb weiter oben, dass sie aus ASA sind (das ist Acrylester-Styrol-Acrylnitril). Das ist ein Material, das vergleichbar mit ABS ist. Ohne jetzt exakt die Unterschiede in Belastungs/Schlagfestigkeit oder Elastizität zu kennen, kann man aber glaube ich sagen "es ist ein festes Material".


@ddavid: Mich würde noch interessieren, wie/womit du die Clips-Halterung für die Frontabdeckung geklebt hast?! Das ist ja durchaus eine eher anspruchsvolle Stelle, die auch etwas Belastung standhalten muss.

Grüße
Steffen

PS: Mir ist bewusst, dass das mein erster Beitrag hier ist und ich mich noch überhaupt nicht vorgestellt habe Mache ich die Tage noch. Bekomme meinen Twizy erst die nächsten Tage (einer aus 2013) und war bis jetzt nur sehr aktiv am Lesen

Ich kann gerne auch mal meinen Drucker fürs Forum laufen lassen wenn jemand etwas benötigt.

Das erste wird gleich die Reparatur der Frontschütze, welches Material und WIE geklebt ?

Hi,

Hi,

ist aus ASA von Prusa, das ist UV beständig.
Kleben geht sehr gut mit dünnflüssigen sekundenkleber. Auf jeden Fall müssen beide Teile sorgfältig mit 40-80er Schleifpapier angeschliffen werden, dann entfetten.
Auf das Druckteil Aktivator sprühen und ablüften.
Auf die Frontmaske reichlich sekundenkleber drauf, also die ganze Klebefläche.
Teile zusammenfügen und warten bis es fest ist, dauert ca. 30s.
Alternativ kann das Druckteil auch geschraubt werden, eine Bohrung ist vorgesehen, mit einem flachen Schraubenkopf würde es auch nicht so übel aussehen.
Das Teil drucke ich mit 100% Füllung, dauert dann halt ca. 4h/Teil.

grüße
david

ddavid schrieb: Hi,


Das Teil drucke ich mit 100% Füllung, dauert dann halt ca. 4h/Teil.

grüße
david

Dann hängt der Twizzel halt vorne links etwas runter

Könntest Du die kleinen Türzurechtweiser (die mit dem Schlauch) auch in "gummig" drucken?
