Handschuhfachbenutzungsvereinfachungseinsatz

Hat schon jemand die Aussparung für die Steckdose an die richtige Stelle geschoben bekommen? Mir ist das leider nicht gelungen.

Ich

Allerdings mit dem Fräser Du meintest wohl eher mit dem PC im Modell

Ja, obwohl ich die richtige Datei bekommen habe, komme ich mangels geeignetem CAD-Programm und ohne Kenntnisse, wie man es bedient, wenn man es hätte, nicht weiter.
Die Dremel-Variante möchte ich umgehen. Wenn man die Aussparung etwas weiter nach vorne (je nach Sichtweise) ziehen könnte und evtl. etwas vergrößern, müsste man sich auch nicht sorgen, dass Kleinteile durch fallen.
Es müsste sich doch auch als Diebstahlschutz eignen, für die Sachen, die sich darunter befinden, z. B. OVMS.

Goldbacher schrieb: Es müsste sich doch auch als Diebstahlschutz eignen, für die Sachen, die sich darunter befinden, z. B. OVMS.

Wennst es mit zwei drei Schrauben sicherst Oder glück hast, daß drunter gar keiner mehr was vermutet

(wie ich es hasse aufm Telly zu tippen und wieder mal der ganze Roman weg *wutschrei* )


Kannst fertige STL Dateien auch bspw. in Tinkercat in ein neues Projekt importieren und mit den vorhandenen "Bauteilen" erweitern bzw mit "invertierten" Bauteilen etwas weg nehmen und neu speichern

So zB habe ich mir auch schon Modulgehäuse für den C64 aus fremden STL Dateien in die einzelnen Teile / Elemente zerlegt, einzeln gespeichert, und durch Import neu zusammengesetzt und erweitert, wie ich sie brauche.
Erspart einem viel Arbeit

Jetzt könntest die Ablage importieren, durch ein passendes "Bauteil" wo ein Loch rein zaubern oder einen ganzen Bereich, speichern, neu rein importieren, und ergänzen bis es passt.

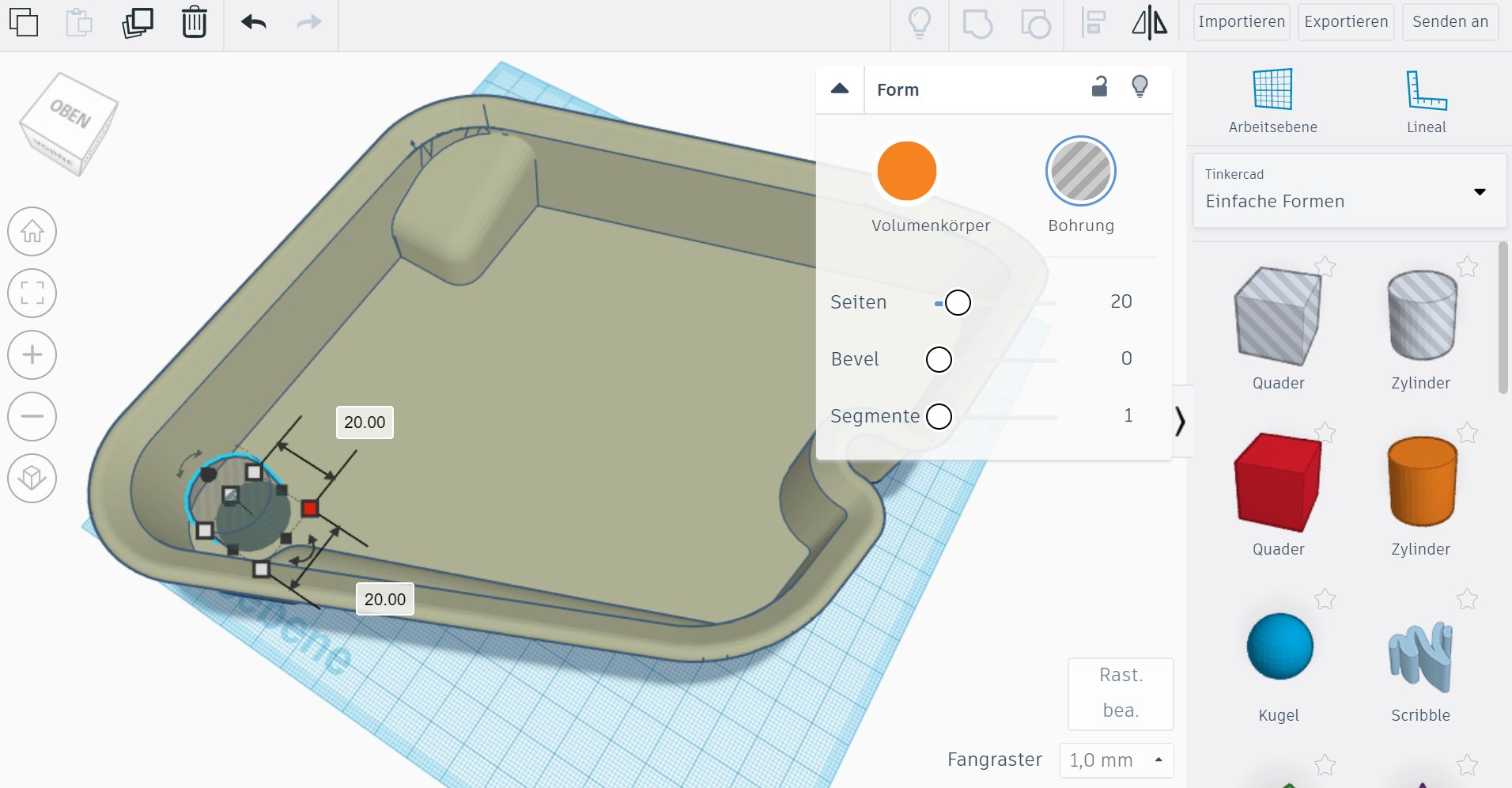

hier mal einen 20x20x20 "inversen" Rundkörper, der auf +/- 0 Höhe sitzt und damit durch das ganze Modell geht...:

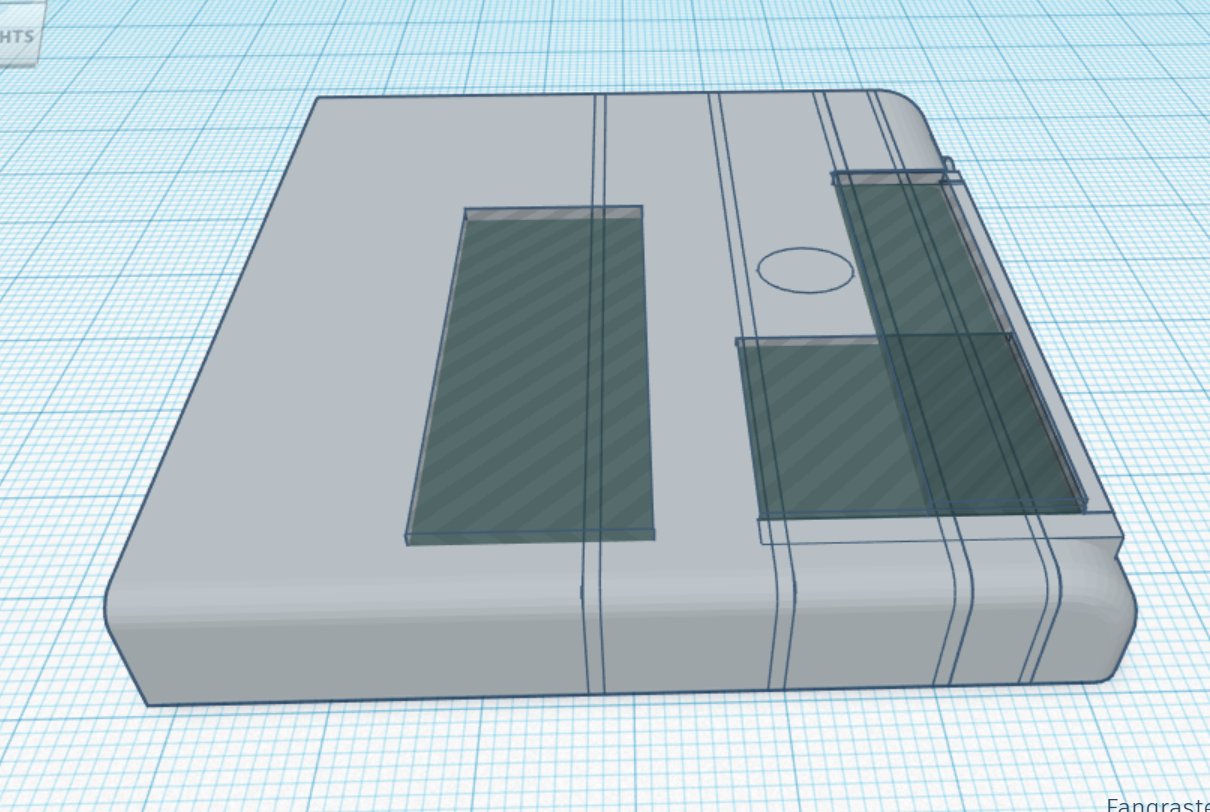

Hier sieht man die Überlappungen und die "invertiterten" Bauteile, um für das Eprom und die Anschlußkabel des "Check64" in einem passend kürzeren Gehäuse mit auch passendem gesetztem Teil mit dem Schraubloch durch die Platine:

Genau das habe ich versucht, aber anstatt ein Loch rein zu bekommen, bekam ich nur einen Zylinder drauf, Subtrahieren oder Aushöhlen ging nicht. Besser wäre es aber, die bereits an der falschen Stelle vorhandene Einbuchtung zu verschieben. Die einzelnen Teile kann ich zwar anklicken, aber nicht ändern.
Im Anhang sieht man die mit Unigraphics erstellte STP-Datei.

passt
Riesen Dank.

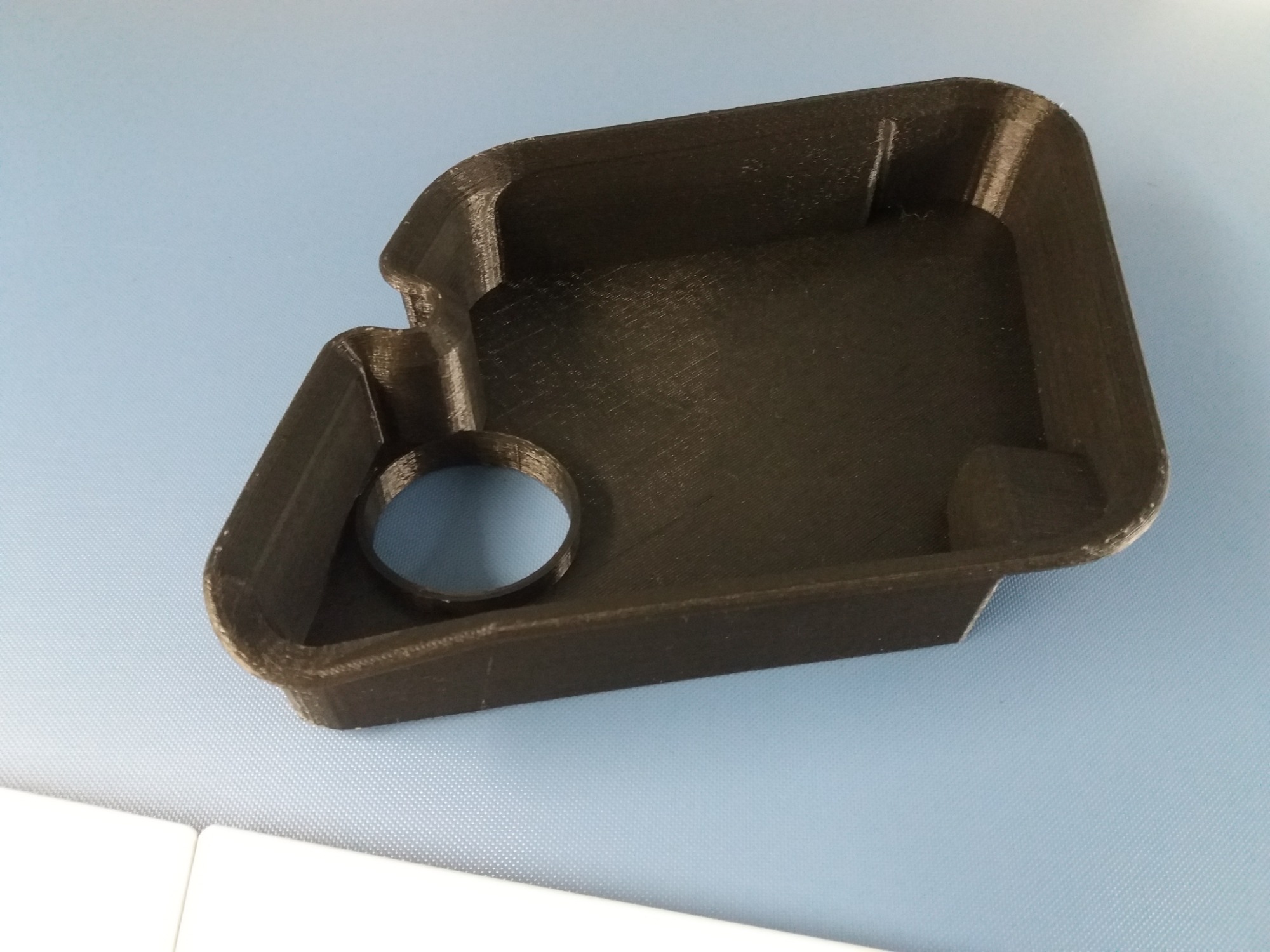

Ich habe das Ding auch in ASA gedruckt. Dafür habe ich um das Loch für den Zigarettenanzünder auch einen Rand gemacht, damit nichts reinfällt.
(Anhang)

Hab die Datei von Goldbacher jetzt von einem Dienstleister drucken lassen.
Das ist einfach genial.

Vielen Dank an alle, die designt haben !

JPB schrieb: Hab die Datei von Goldbacher jetzt von einem Dienstleister drucken lassen.
Das ist einfach genial.

Vielen Dank an alle, die designt haben !

Fotos, Dienstleister, Preis?

3D Design 24.de (Wuppertal)

ABS, 100% Infill, 0.2mm

Kosten 28,93€ + Versand.

Qualität ist echt super. Fotos folgen

Sieht gut aus und ist für die Größe -meiner Meinung nach- jetzt auch kein schlechter Preis.

Ich möchte nicht mehr drauf verzichten.

Könnte eigentlich jemand das Ding "spiegeln" für rechts?
Und hat jemand einen Plan ob rechts so ist wie links nur andersrum?
Hab noch gar nicht genau gekuckt.

Ja, der Preis ist mMn echt fair. Für eine Druckzeit von gut 48h hätte man es kaum günstiger machen können.

Ja, Rechts ist gespiegelt identisch, nur halt ohne Loch etc. (Bei mir besteht aber kein Interesse, da der Typ 2 Adapter das ganze Fach benötigt und mich das Schloss ansonsten für öfter nutzen stört)

JPB schrieb: 3D Design 24.de (Wuppertal)

ABS, 100% Infill, 0.2mm

Kosten 28,93€ + Versand.

Qualität ist echt super. Fotos folgen

Bieten die auch Staffelpreise?
Dann könnte man mal über eine Sammelbestellung nachdenken.
Könntest du das mal für´s Forum erfragen?
Ich denke für 10-20 Stück liessen sich Abnehmer finden.
Wie hoch waren bei dir die Versandkosten?
