Ersatz für Elia-Magnete

Audi22 schrieb: Habt Ihr eine Bezugsquelle für die Rechteckmagnete die in dem Halter verwendet werden?

www.google.de/search?q=neodym+40x10x10

Oder auf ebay, dort hatte ich meine IMHO herbekommen. Suche nach "neodym 40x10x10"
-> Gleich der erste Eintrag

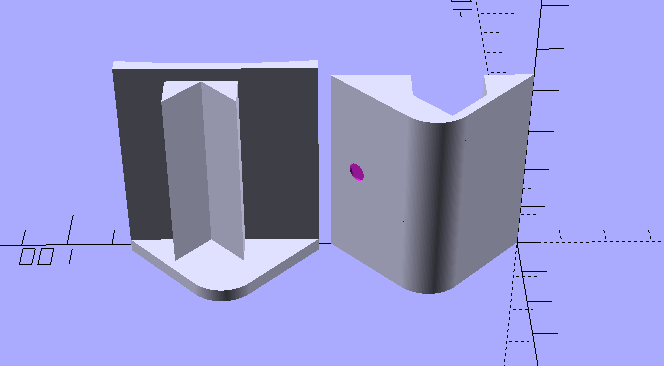

brunbjoern schrieb: V1.9 mit optionaler Markierung auf der nach unten zeigenden Seite.
Das ZIP enthält eine Version mit und eine ohne Markierung und die zugrundeliegende OpenSCAD-Datei.

Viel Spaß damit.


Viele Grüße,
brunbjoern

Könnte mir jemand die CAD Datei in eines der folgenden Formate konvertieren STEP IGES SAT PRT IPT ?
Meine Firma kann leider nur diese verarbeiten.

Audi22 schrieb: Könnte mir jemand die CAD Datei in eines der folgenden Formate konvertieren STEP IGES SAT PRT IPT ?
Meine Firma kann leider nur diese verarbeiten.

Ich kann das leider nicht, sorry.

Nachdem heute wiedermal beide Magnete abgefallen sind möchte ich mir diese alternative auch zulegen. Oder gibt es sogar noch eine bessere?
Hat jemand die Version 1_9 getestet und funktioniert diese?
Bisher habe ich noch nichts 3D drucken lassen. ABS hatte ich hier gelesen wäre dafür in Ordnung? 200μm Druckstärke würden ebenfalls passen?
Vielen Dank schonmal für eure Antwort.

LittleT schrieb: Nachdem heute wiedermal beide Magnete abgefallen sind möchte ich mir diese alternative auch zulegen. Oder gibt es sogar noch eine bessere?
Hat jemand die Version 1_9 getestet und funktioniert diese?
Bisher habe ich noch nichts 3D drucken lassen. ABS hatte ich hier gelesen wäre dafür in Ordnung? 200μm Druckstärke würden ebenfalls passen?
Vielen Dank schonmal für eure Antwort.

Die aktuelle Version habe ich gedruckt und im Einsatz. Alles andere wäre auch seltsam.
Alle Teile müssen ordentlich gereinigt sein und Du musst vernünftiges doppelseitiges Klebeband verwenden. Dann hälts auch.
Eine Alternative zum Schrauben gibts bei AT Buehler.

Zur Druckqualität: feiner wird schöner und du musst weniger schleifen. Was kostet denn der Druck in den verschiedenen Qualitätsstufen?

Viele Grüße,
Matthias

Also habe beruflich öfter nal mit 3D Drucken zu tun und wir lassen Teile für Kleinserien gerne drucken weil konventionelles Fräsen zu teuer wäre. Das Material wähle ich ne nach Anwendungsfall, hier wurde ich ein pa6 oder pa12gf nehmen. Das glasgefüllte Polyamid ist aber hier vielleicht zu hochwertig und teuer. Pa6 reicht. Wenn jemand Firmen braucht die das machen, kann anfragen oder den Kontakt herstellen.
Achso verschiedene Formate konvertieren mach ich gern

Hi,

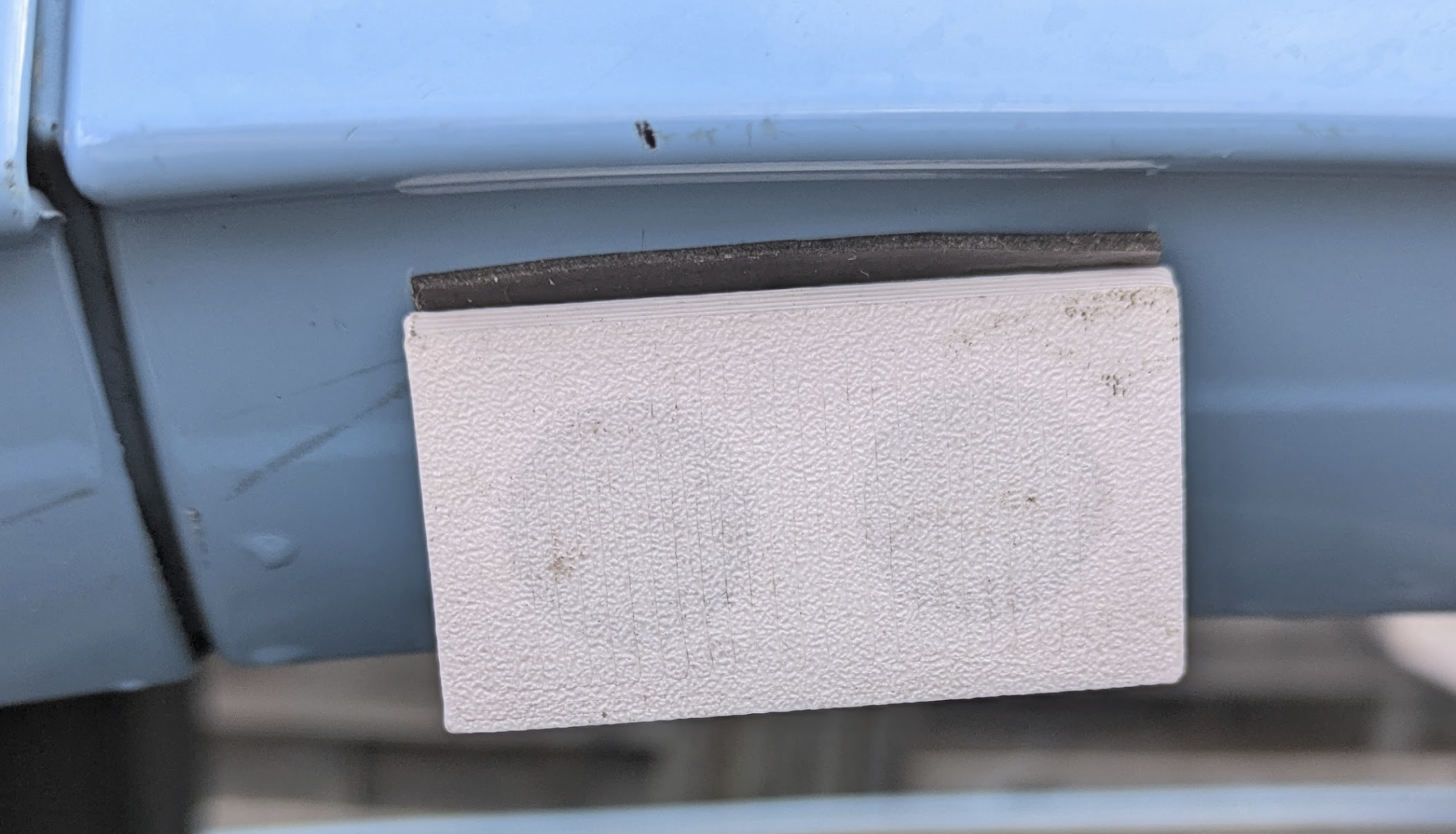

hier ist meine Version mit 2x 15x5mm Rundmagenten

Habe sie mit 3m vhb 5952 an den Rahmen geklebt, bisher halten sie und das besser als die Orignalen, probefahrt ueber Ruettelstrecke bei der die orginalen ueberfordert sind und klappern.

printables.com/model/1621521-twizy-elia-windows-magnet-2x-15x5mm

Ich mag diese Magmetem nicht, weil die nicht dicht sind.
Es zieht und regnet sogar rein manchmal.
Habe schon vor Jahren den Tip von hier befolgt und die Keder/Magnet Version eingebaut.
Da wied ein nicht Rostfreies (daher magnetisch) Stahlseil in den Hohlraum der Fensterdichtung eingezogen und dann ein Paar Neodym Magneten IN die Verkleidung eingeklebt, die dann das Ganze abdichten.
Kann ich nur empfehlen.

Rebound schrieb: .....ym Magneten IN die Verkleidung eingeklebt, .

Und schon ist nichts mehr da wo man sich beim Einsteigen die Kopfhaut abziehen kann!

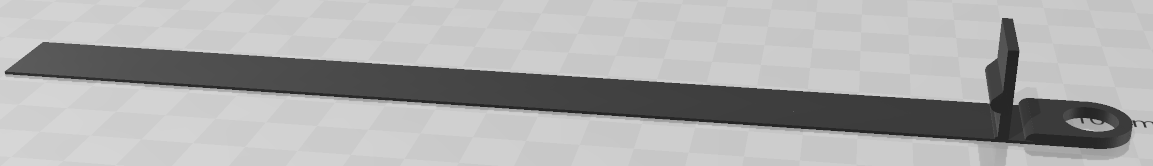

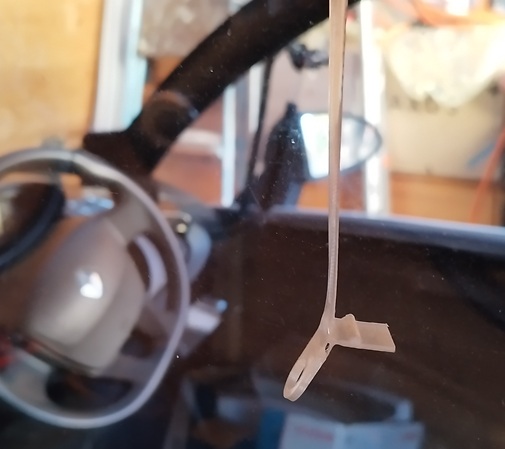

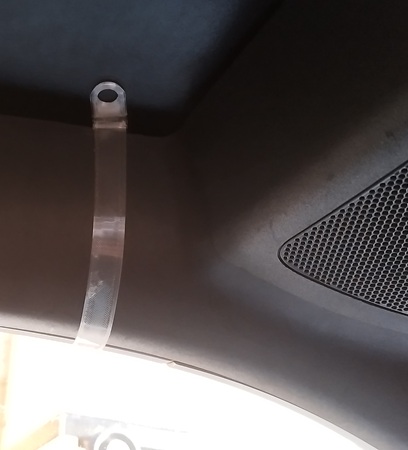

Die Keder-Variante habe ich natürlich auch in den Twizys, manchmal ist es aber so windig, das die Scheiben während der Fahrt aufgehen. Damit das nicht passiert, habe ich zusätzliche Halteriemen aus TPU gedruckt. Damit halten die Fenster bei jedem Wetter bombenfest
.
