28 Jun 2016 08:48 #111081 von BinKino
Raspberry Pi + Twizy

Pfälzer68 schrieb:

BinKino schrieb: ein ausgedientes Smartie hat man ja immer über


:blink: :sick: :pinch:


okee vielleicht nicht jeder, hehe, aber bekommt man für wenige Euros auch :lol:

Twizy 80 04/2016 & Zoe R240 11/2015
❌ Halbinsel PV 5,7 kWp, 25 kWh LFP4
❌ Youtube: www.youtube.com/c/a68k_de
>>> KEIN SUPPORT PER PM <<<

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • edriver
  • edrivers Avatar
  • Autor
  • Pro Boarder
  • Pro Boarder
  • Beiträge: 468
  • Dank erhalten: 1140
28 Jun 2016 09:24 - 28 Jun 2016 09:29 #111083 von edriver
Raspberry Pi + Twizy

BinKino schrieb: Supi! :)
Mach mal, zeig mal, lass uns dran Teil haben :D

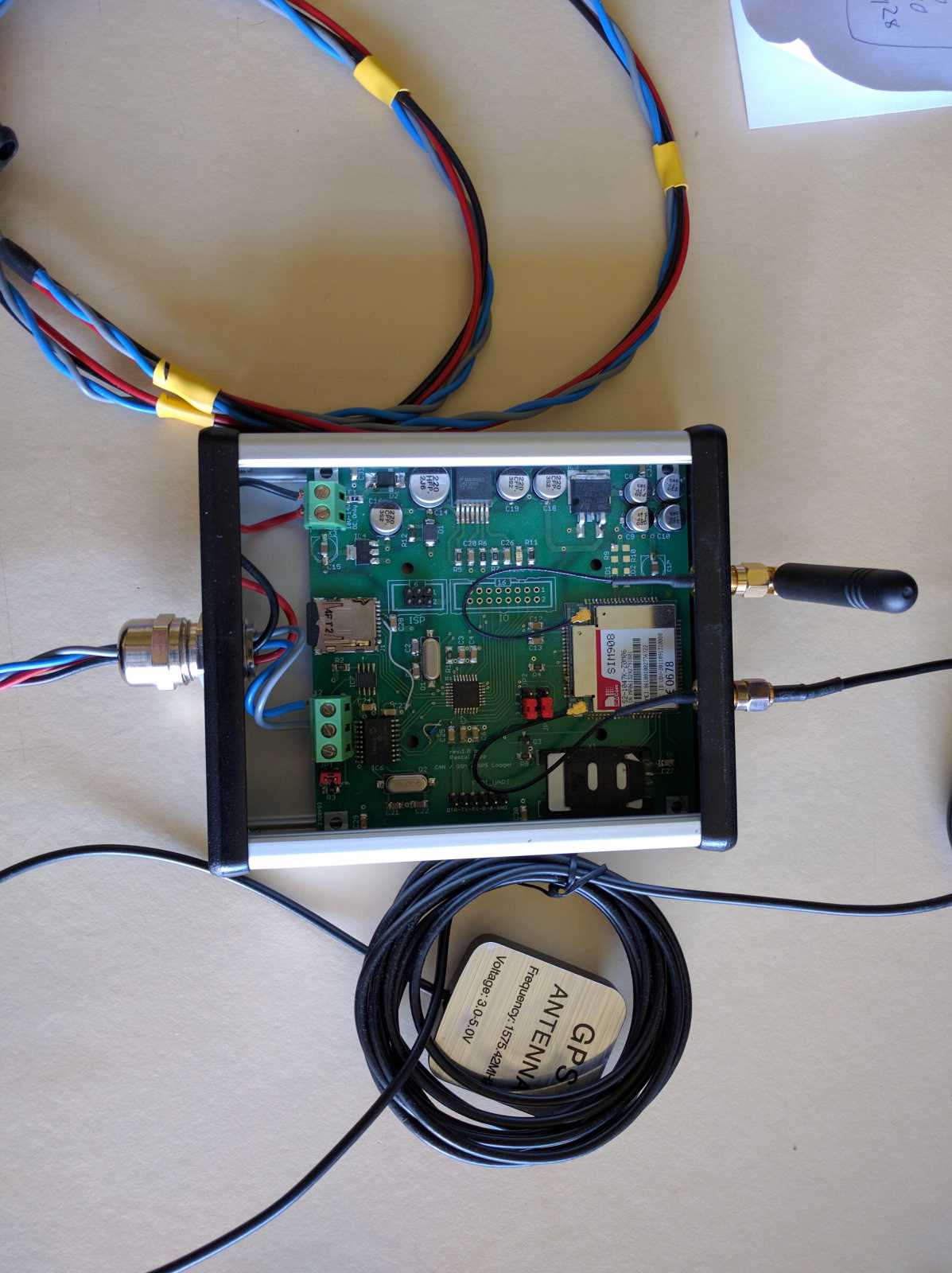

Der Vorgänger sieht so aus.
SIM 908 GSM modul + CAN Bus



Leider ist der AVR zu klein für die ganzen Spielereien. Die SD Karte kann z.B. fürs logging nicht mehr genutzt werden da die Bibliothek für das FAT32 Dateisystem nicht mehr drauf passt.

Bluetooth war aber damals schon als Aufsteckmodul geplant.

Neue Version bekommt einen Atmel ATSAMD21G18 dann ist hoffentlich ruhe
Anhänge:
Letzte Änderung: 28 Jun 2016 09:29 von edriver.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Moerko
  • Moerkos Avatar
  • Fresh Boarder
  • Fresh Boarder
  • Beiträge: 3
  • Dank erhalten: 0
28 Sep 2016 14:11 #115726 von Moerko
Raspberry Pi + Twizy
Hey,

mir geht es darum mir die CAN-Messages runterzuziehen. Hierfür habe ich ja in eurem Forum schon einmal einen Thread gefunden, wo die wichtigsten Messages identifiziert wurden.

Hab das auch mal mit nem billigen ELM 327 Bluetooth Adapter probiert aber das hatte nicht funktioniert (keine Connection to ECU laut Scanmaster Software). Jetzt würde ich ebenfalls gerne deine Idee umsetzten. Den CAN High/Low sowie Ground hast du von der OBD Schnittstelle benutzt oder wo hast du das her?

Grüße
Mirko

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • dexter
  • dexters Avatar
  • Moderator
  • Moderator
  • Beiträge: 6026
  • Dank erhalten: 4195
28 Sep 2016 18:39 #115749 von dexter
Raspberry Pi + Twizy
Hallo Mirko, wie wär's mit einer Vorstellung in "Wer und wo"?

Hier findest Du die OBD-Belegung:
github.com/openvehicles/Open-Vehicle-Mon...Car%20Module/v2-base/OVMS-OBD2-cable.png

Und hier unser aktuelles CAN-Dictionary:
docs.google.com/spreadsheets/d/1gOrG9rnG...s97a6irHF6UNFV1TS5Ll7MY/edit?usp=sharing

Billig-ELM-Klone können oft kein CAN und/oder sind per Blauzahn zu lahm.

Michael

Twike 3 (2001) … Emco Novum (2009) … Twizy 80 (2012) … Mii electric+ (2020)

dexters-web.de
Folgende Benutzer bedankten sich: twizand

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Moerko
  • Moerkos Avatar
  • Fresh Boarder
  • Fresh Boarder
  • Beiträge: 3
  • Dank erhalten: 0
28 Sep 2016 19:03 #115751 von Moerko
Raspberry Pi + Twizy
Hey Dexter,

vielen Dank erstmal für deine schnelle Rückmeldung!

Kann ich gerne mal machen, bin nur gerade etwas unter zeitstress weil ich auf einem Hackathon bin, wo es eben gerade darüber geht so ein Renault Twizy zu hacken und die Daten auszulesen. Hierfür haben wir eben so einen billigen ELM 327 OBD2 Bluetooth Adapter der aber über die App (Torque) keine Daten auslesen kann (keine Verbindung zu ECU möglich).

Hast du vielleicht noch ne Ahnung wie ich das nachweisen könnte ob der auf Bluetooth auch RAW-Daten verschickt?

Grüße
Mirko

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • dexter
  • dexters Avatar
  • Moderator
  • Moderator
  • Beiträge: 6026
  • Dank erhalten: 4195
28 Sep 2016 20:30 #115762 von dexter
Raspberry Pi + Twizy
Hast Du's mit einem Bluetooth-Terminal probiert?

bspw.
play.google.com/store/apps/details?id=Qwerty.BluetoothTerminal&hl=de

...und dann direkt die ELM327-AT-Befehle für CAN verwenden, siehe Manual.

Michael

Twike 3 (2001) … Emco Novum (2009) … Twizy 80 (2012) … Mii electric+ (2020)

dexters-web.de
Folgende Benutzer bedankten sich: twizand, AndiEcker

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Moerko
  • Moerkos Avatar
  • Fresh Boarder
  • Fresh Boarder
  • Beiträge: 3
  • Dank erhalten: 0
28 Sep 2016 21:28 - 28 Sep 2016 22:39 #115772 von Moerko
Raspberry Pi + Twizy
Vielen Dank!

War heute mal das erste kleine Erfolgserlebnis.

Habe es mit dem Dongle connected und mal den Befehl "MA" (Monitor All) ausprobiert:

4D 41 0D 0A
3E 3F 0D
0D

Jetzt muss ich mal rausfinden was das bedeuten soll :unsure:

EDIT: Hab gleich mal meinen ersten Fehler gefunden. Hatte immer nur die einzelnen commands geschrieben aber kein "AT" davor gestellt.
Letzte Änderung: 28 Sep 2016 22:39 von Moerko.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Oekopax
  • Oekopaxs Avatar
  • Pro Boarder
  • Pro Boarder
  • Der mit dem Ladekabel tanzt
  • Beiträge: 766
  • Dank erhalten: 117
04 Okt 2016 17:29 - 04 Okt 2016 17:35 #116074 von Oekopax
Raspberry Pi + Twizy
Hat das Bluetooth Terminal mit dem Billigdongle funktioniert?

Hilf mit Kleinstkrediten an Menschen die von Banken kein Geld bekommen da sie nicht kreditwürdig sind!

www.KIVA.org

Nix verdient aber viel geholfen!
Letzte Änderung: 04 Okt 2016 17:35 von Oekopax.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • BinKino
  • BinKinos Avatar
  • Platinum Boarder
  • Platinum Boarder
  • Persönlicher Text
  • Beiträge: 6947
  • Dank erhalten: 2167
04 Okt 2016 19:19 #116078 von BinKino
Raspberry Pi + Twizy
Wenn das mal was ist, steige ich mit meinem LATTEPANDA ein :D
(Prinzip ein x86 RasPI+Arduino, genial!)

Twizy 80 04/2016 & Zoe R240 11/2015
❌ Halbinsel PV 5,7 kWp, 25 kWh LFP4
❌ Youtube: www.youtube.com/c/a68k_de
>>> KEIN SUPPORT PER PM <<<

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • twizand
  • twizands Avatar
  • Top Boarder
  • Top Boarder
  • Beiträge: 849
  • Dank erhalten: 49
20 Jan 2018 10:56 #142644 von twizand
Raspberry Pi + Twizy
;) Für alle die mit odb2 per elm327 experimentieren wollen.

Ein link zu einer super .pdf-Doku in deutsch bezüglich Datenverkehr. www.google.de/url?sa=t&source=web&rct=j&...gQIFRAB&usg=AOvVaw2bj4FBy-wewK-UhpFTNc5N

Genau das hat mir gefehlt, um Dexters Sprache zu verstehen.
LG twizand.

Ich hab den Twizy gern. --> Energy: Schönauer Stromrebellen
EZ: 04/2012
45.000km (01/2018)
Folgende Benutzer bedankten sich: klausz, Cosa, AndiEcker

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Selbermacher
  • Selbermachers Avatar
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 225
  • Dank erhalten: 96
21 Jan 2024 20:36 #253134 von Selbermacher
Raspberry Pi + Twizy
Kann das noch jemand zur Verfügung stellen?
Der Link funktioniert leider nicht mehr.

Elektrische Türöffner, automatische Innenbeleuchtung mit Dimmer, Sitzheizung , IR-Heizung im Fußraum, JBL GTO 429 + Pioneer TS-WX110A + CarPower NANO -402, LED-Standlicht vorne, Nightbraker 130, 2x 3KW Ladegerät (Huawei R4850G2)

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Berthold
  • Bertholds Avatar
  • Gold Boarder
  • Gold Boarder
  • Beiträge: 1533
  • Dank erhalten: 1303
21 Jan 2024 20:50 #253136 von Berthold
Raspberry Pi + Twizy
Elv hat eine Web Seite und bietet dort infos z.B das hier on board Diagnosetechnik

Ob dies das gesuchte PDF ist weiss ich nicht , schau mal rein.

Twizy Intens ; EZ 11/16 ; Parrot mit Pioneer-Sub ; H145/13 V135/13; Spacer 10mm; Zusatzlager, Lader Ventilation optimiert ; Mario Hack ; Kaufakku; Rückfahrkamera, Lüftungsschlitze freigeräumt , LED Frontlicht, LEGASTHENIKER aus NRW
Folgende Benutzer bedankten sich: Selbermacher
