Ersatz für Elia-Magnete

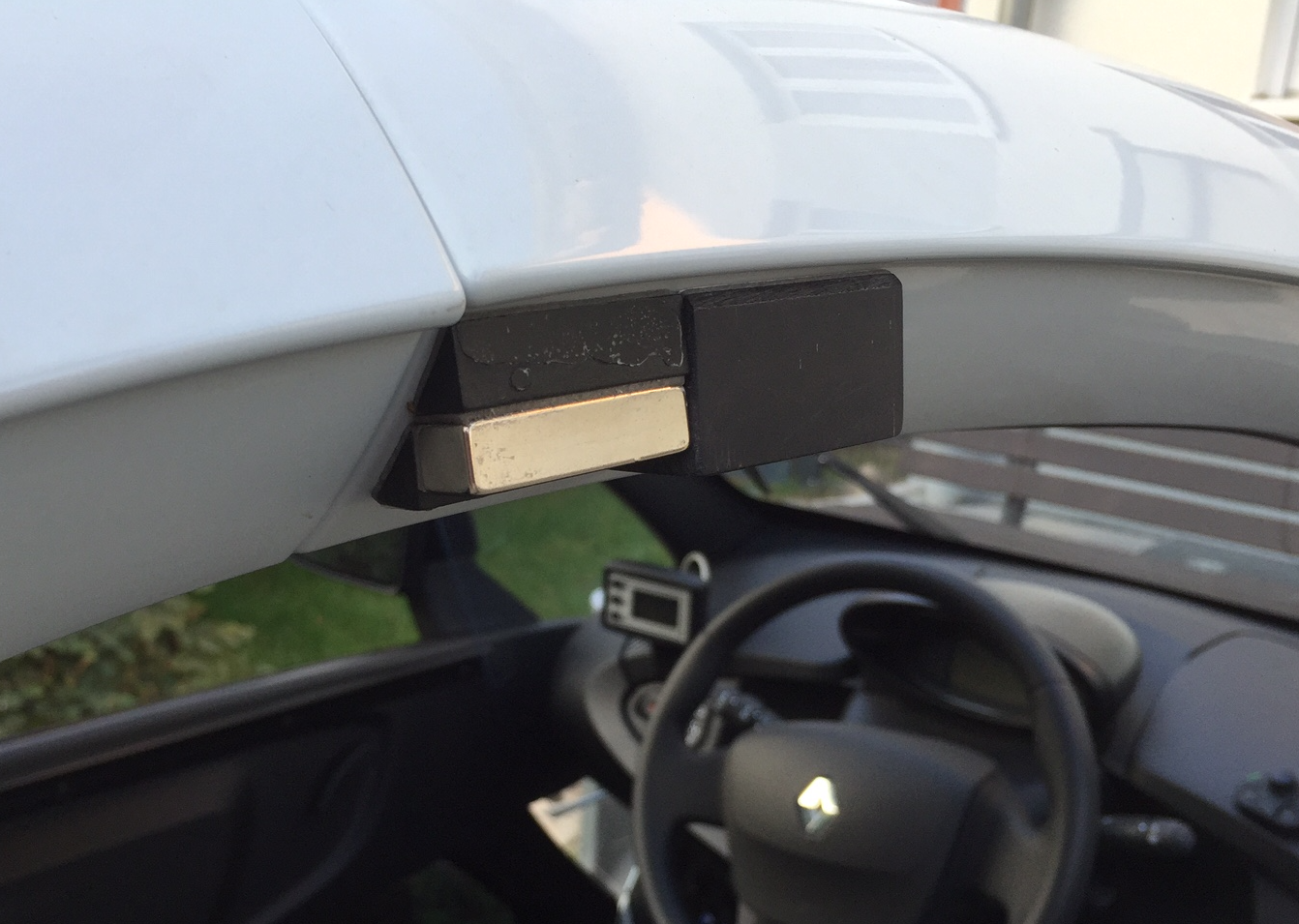

Der Vollständigkeit halber ein Vergleich zwischen Original und Kopie.

Klasse!
Was machen denn nun all die vielen Twizy-Elianten ohne 3D-Drucker. Können die irgendwohin spenden und der Postfrosch bringt dann die Dinger als Geschenk?


Gruß


Alex

Hi.

Guggsdu z.b. hier oder frag Tante G

CT Druckdienstetest

AlexDL schrieb: Klasse!
Was machen denn nun all die vielen Twizy-Elianten ohne 3D-Drucker.

Wenns nicht allzu viel wird, kann ich dem einen oder anderen ein Set drucken.


Viele Grüße,
brunbjoern

Pfälzer68 schrieb: Hi.

Guggsdu z.b. hier oder frag Tante G

CT Druckdienstetest

Irgendwie hatte Brunbjoern mich besser verstanden als Du ...

Also das sieht echt gut aus! Vor allem diese Wirkung, alles aus einem Guss!
Optisch sehr gelungen.

Reicht die Anziehungskraft der Magneten noch aus ?? Oder noch keinen Test gemacht!?

Also da würde ich auch zugreifen !

Hallo!

Kann ich ich da auch anschließen?

Mein Vorgänger hat da als Ersatz für die Magneten so Metallkrallen hingemacht die dann mit einem Gummi die Scheibe halten.

Funktioniert zwar sehr gut, gefällt mir aber nicht, weil jedesmal wenn hinten jemand einsteigt die Gefahr besteht dass man sich daran verletzt.

Die Magnete kann ma ja extra bestellen, oder?

Hi.

ich hab gerade für 12,-€ 2 Sätze der Halterungen drucken lassen.
Unter www.3dhubs.com einen Anbieter in der Nähe gesucht und die Datei von Brunbjoern hingeschickt. (nochmal vielen Dank für die Entwicklung und das Posten, gibt bei Gelegenheit Weck, Worschd Wei oder Bier... )

Magnete hab ich ausm Netz, Neodym mit paarn20 kg Haltekraft.

Hallo zusammen,
hallo Matthias,
noch einmal herzlichen Dank für die Magnethalter.

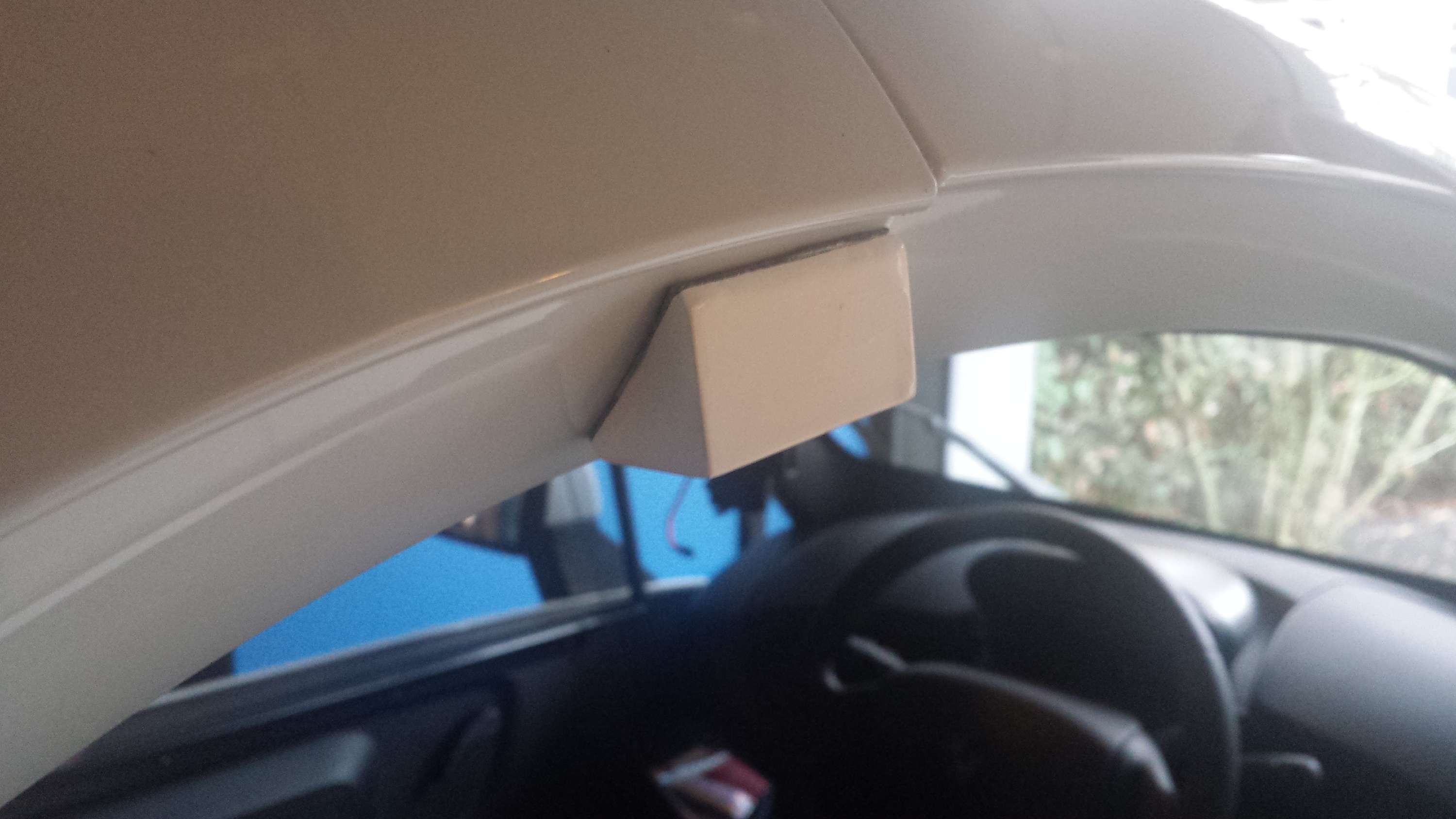

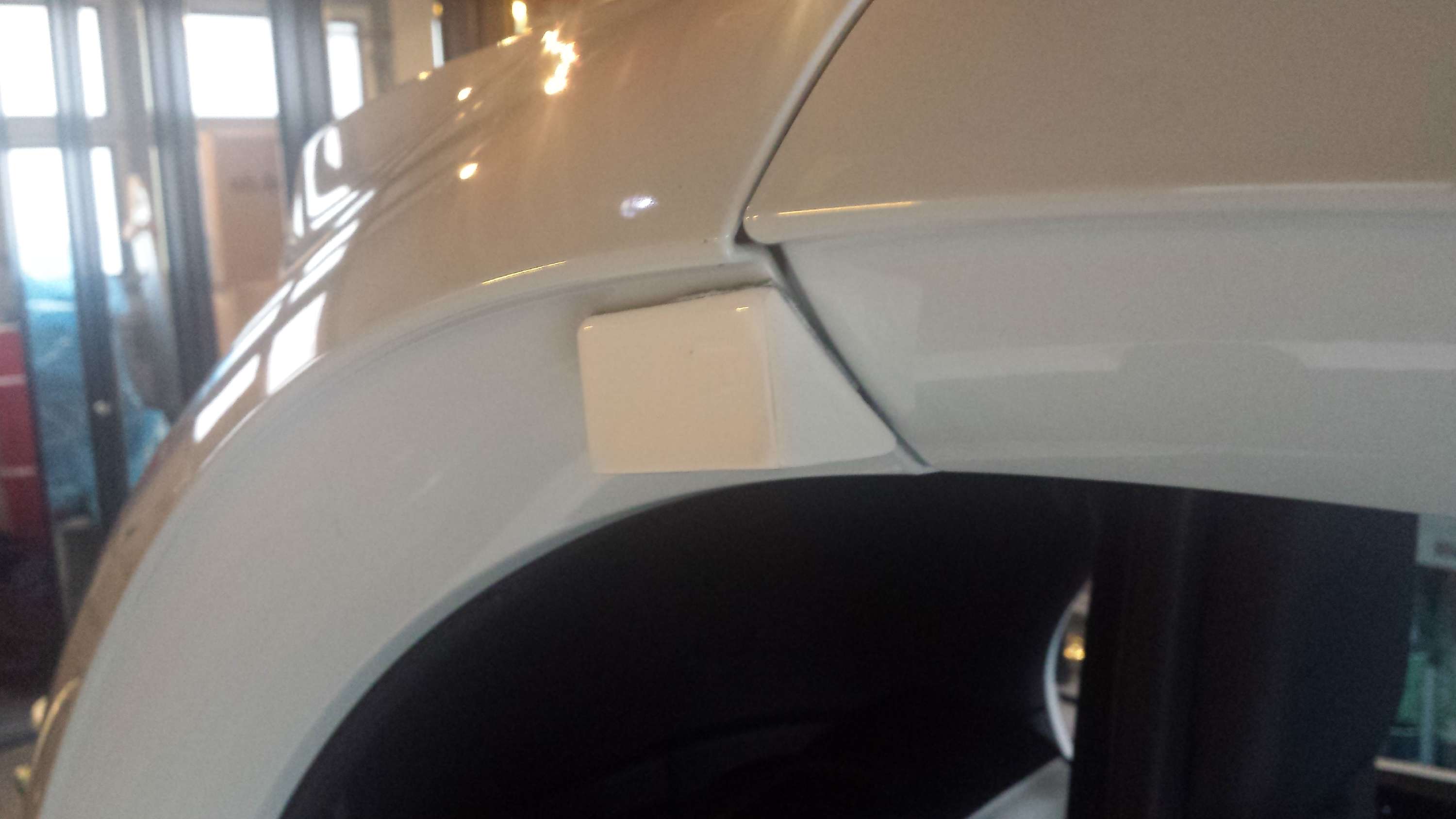

Hier meine "in montiert". Geschliffen und in Wagenfarbe lackiert. Haltekraft nicht so stark wie die originalen, aber aus meiner Sicht reicht es. Dafür zieht die Scheibe nicht so stark, dass sich das Klebeband löst



Geschlossen

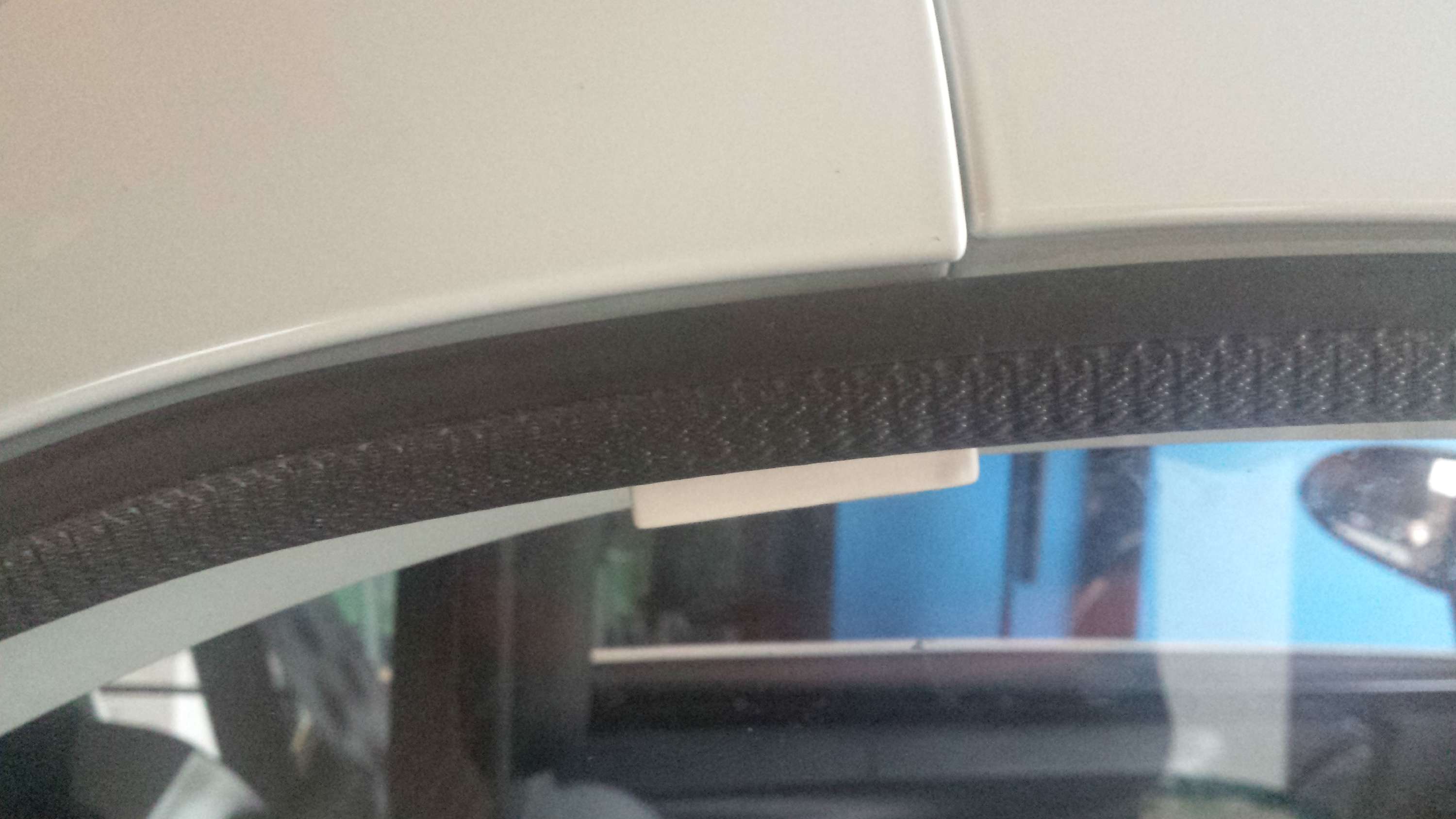

Offen von vorne



Offen von hinten

Gruß


Alex

AlexDL schrieb: Hier meine "in montiert". Geschliffen und in Wagenfarbe lackiert. Haltekraft nicht so stark wie die originalen, aber aus meiner Sicht reicht es. Dafür zieht die Scheibe nicht so stark, dass sich das Klebeband löst

Wenn ich gewusst hätte, wie die 'Zielfarbe' wird, hätte ich sie Dir gleich in 'Snow White' gedruckt.
Die Halter sehen lackiert wirklich gut aus!

Es gibt IMHO 2 Gründe, weshalb die Fenster nicht mehr so gut halten:
1. Der Metallwinkel liegt nicht mehr direkt auf dem Magneten auf, sondern wird von rund 2mm Kunstoff getrennt.
2. Der Magnet liegt nun konstruktionsbedingt etwas tiefer, dadurch endet der U-förmige Metallhalter zu weit oben

Man könnte das auf zweierlei Arten verbessern:
- breitere Magnete, damit auch einen breiteren Halter. Dazu brauchts dann auch breitere Metall-Gegenstücke. Viel hilft viel.
- Den U-förmigen Metallhalter verlängern, damit er auf derselben Höhe wie der Magnet ist.

Leider kann ich Metall nicht bearbeiten. Gäbe es jemand im Forum, der so etwas herstellen könnte?


Viele Grüße,
brunbjoern

Hallo,

hier mein "Umbau":

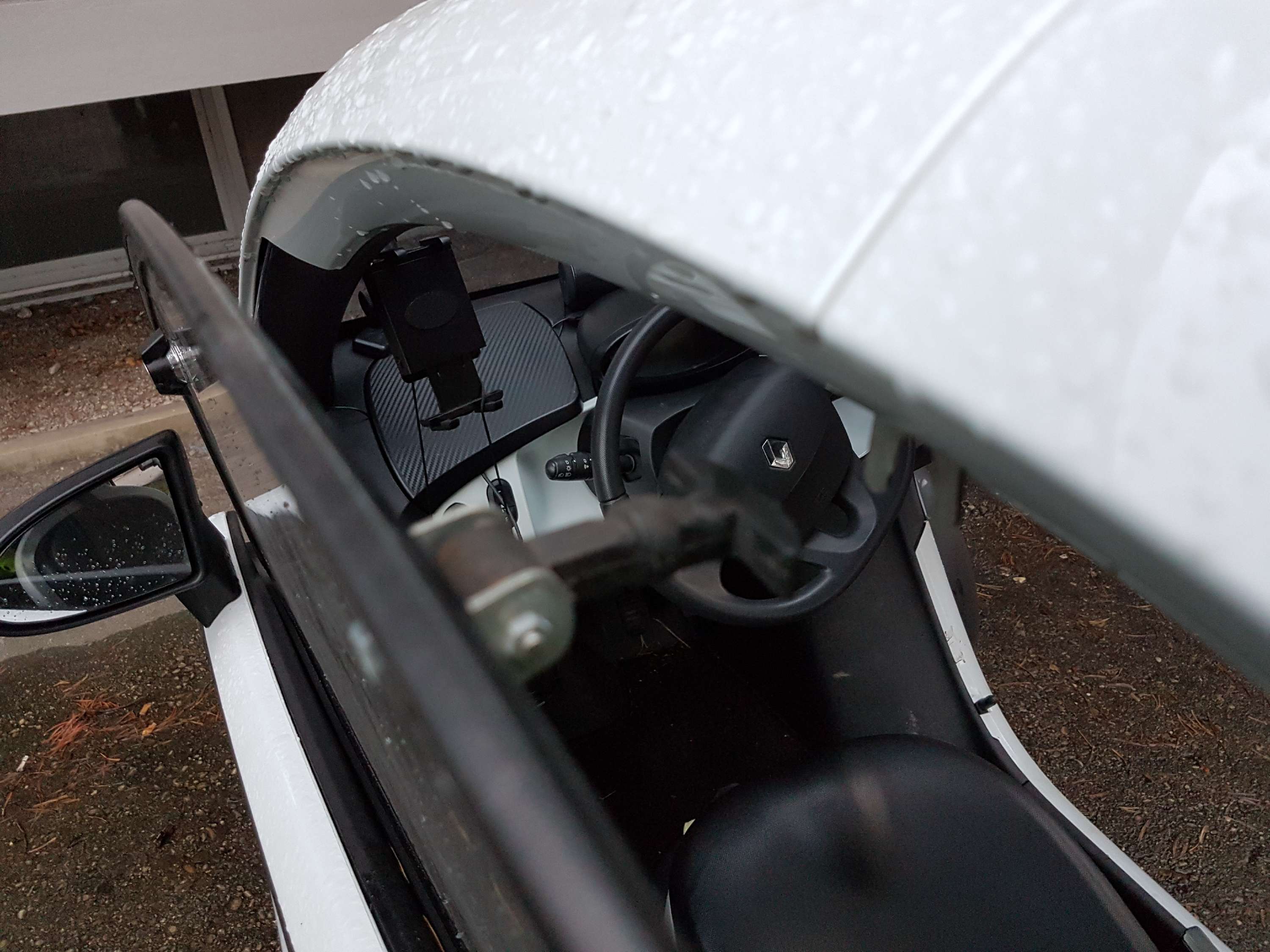

So hat das mein Vorgänger gelöst:

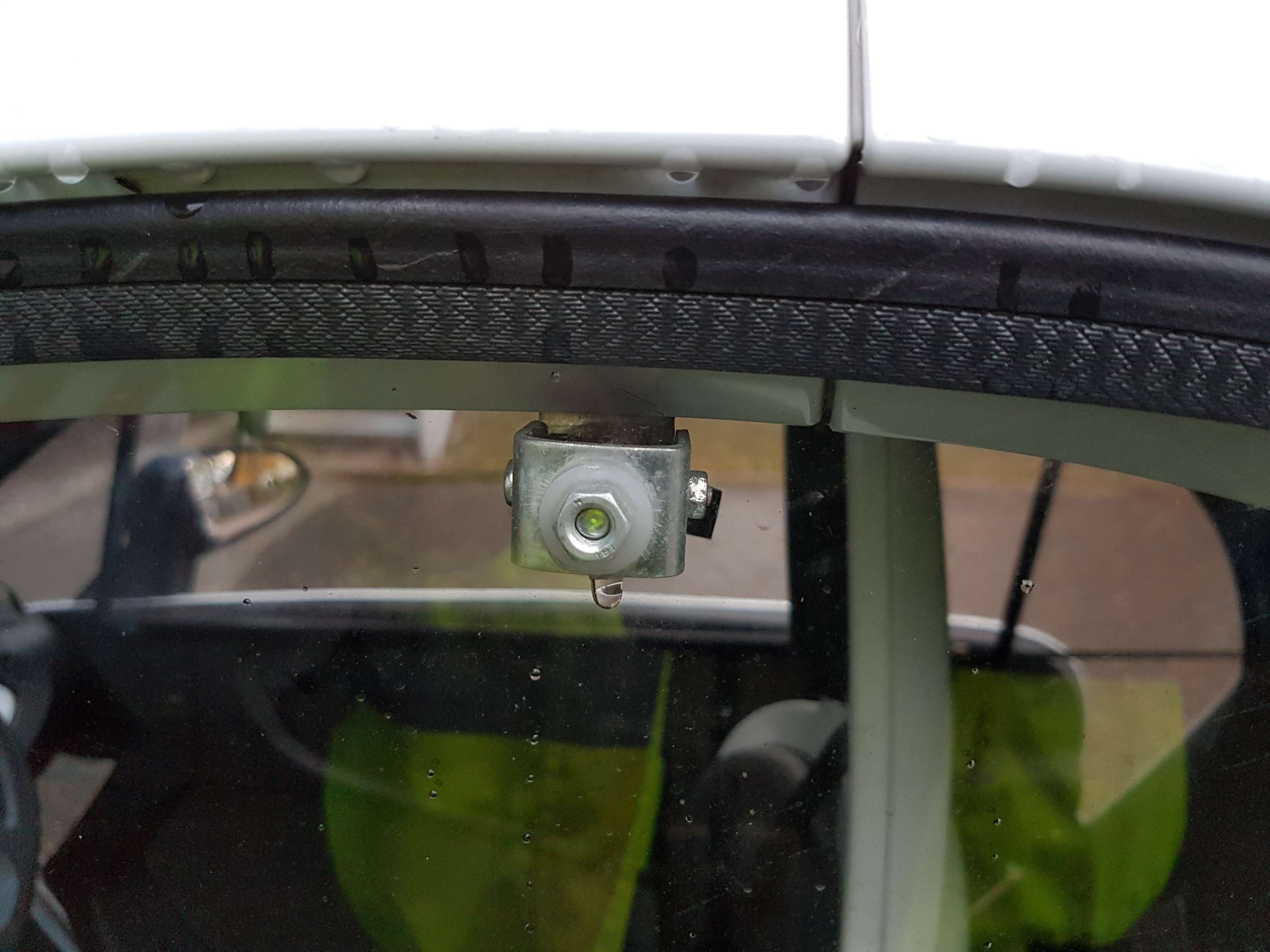

Kleines Loch in die Scheibe und so eine Gummilasche drangeschraubt.

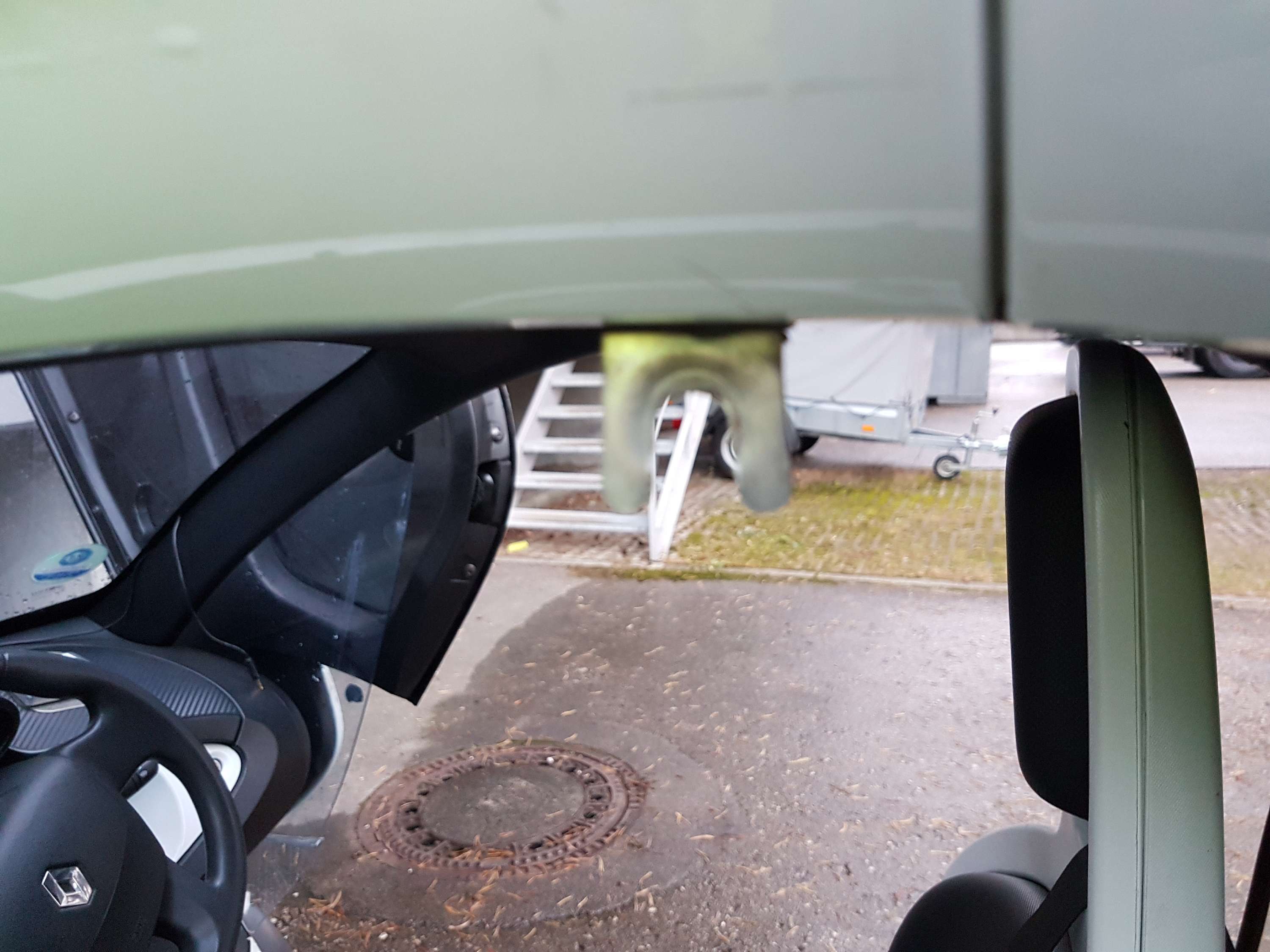

Gehalten wurde das dann durch diesen, an den Rahmen geschrauben Metallwinkel



Funktionierte einwandfrei, war nur zum öffnen etwas fummelig.
Am meisten hat mich dieser Metallwinkel gestört. Wenn hinten jemand eingestiegen ist, musste man immer aufpassen, dass man sich nicht daran verletzt.

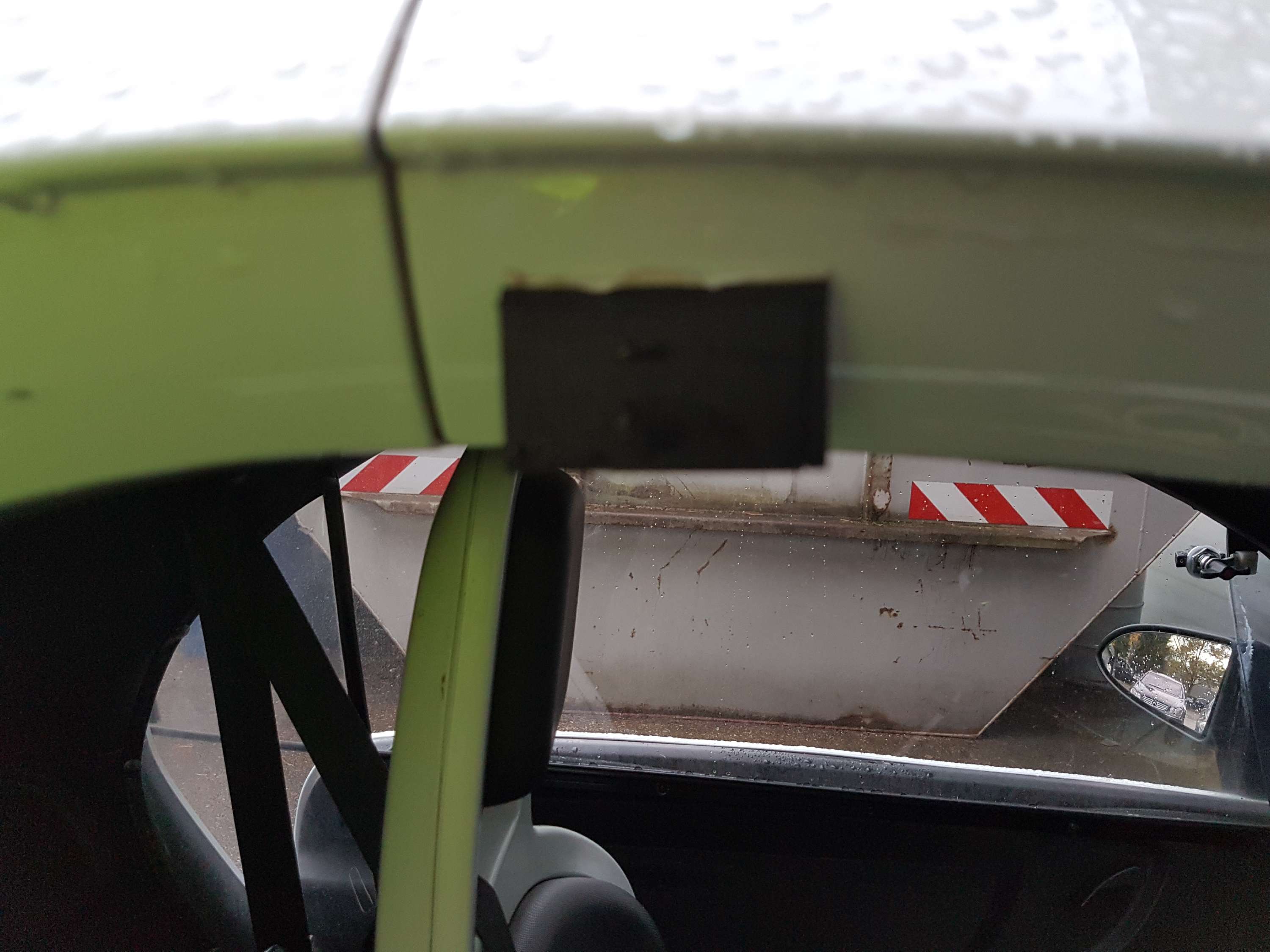

Deshalb, dank brunbjoern, jetzt diese Lösung:

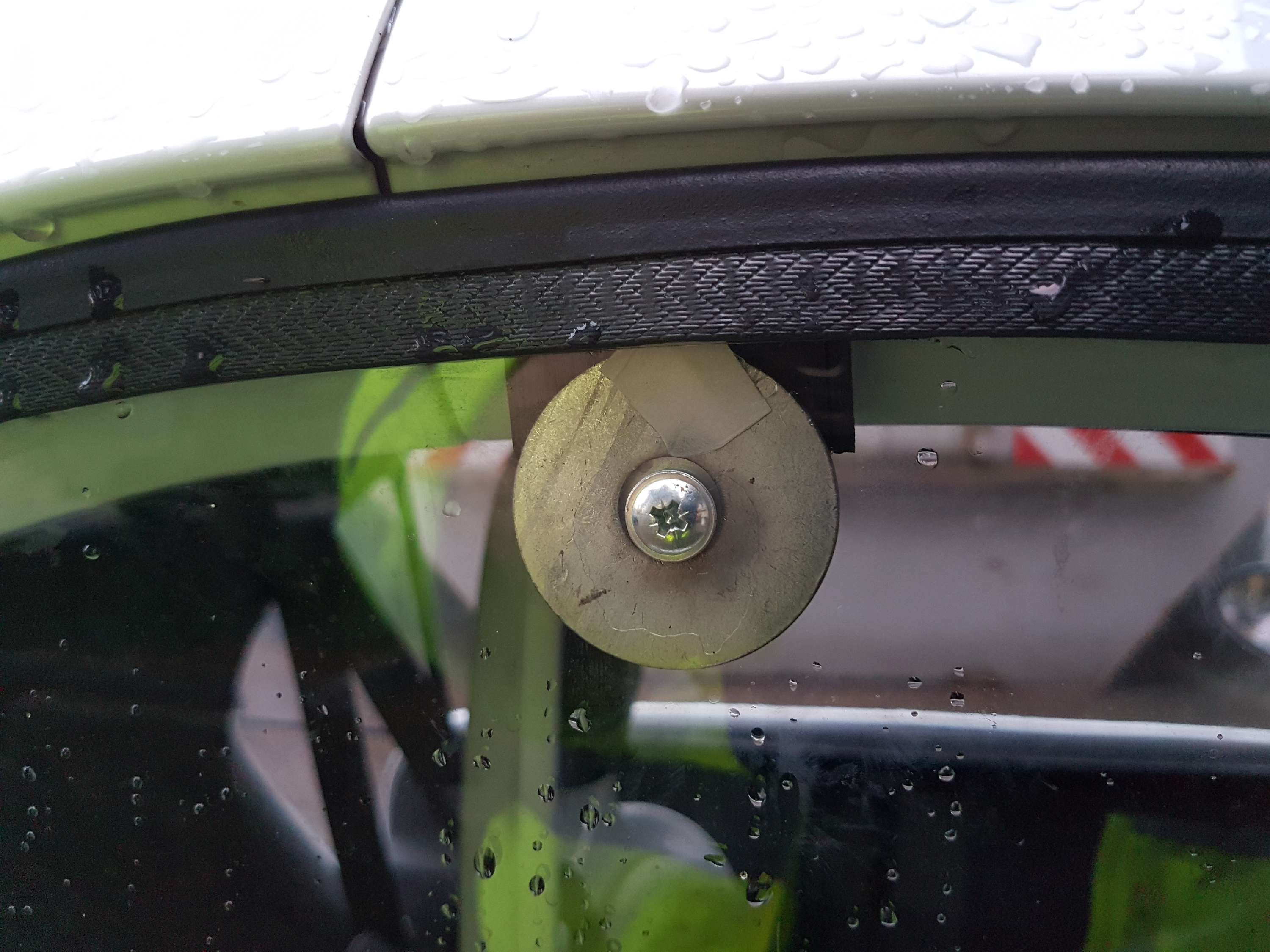

Nachdem die Fenster eh schon ein Loch hatten, hab ich da gleich meine Beilagscheibe angeschraubt.



Dadurch, dass der Magnet tiefer und damit weiter innen sitzt, zieht es die Scheibe auch wirklich richtig zu..
Auch bei Schlaglöchern klappert nichts.

Für mich eine gute Lösung.

Ich mag jetzt (noch) nicht ohne Not ein Loch in die Scheibe bohren, aber Deine Lösung ist pragmatisch und gut.

Deshalb nochmal eine Frage in die Runde, wer etwas dickeres Metallblech schneiden und biegen kann. Idealerweise auch vernickeln, damits nicht rostet.
Grob sollte es wieder U-förmig sein. Bei Bedarf kann ich eine amateurhafte vermaßte Skizze beisteuern.

Viele Grüße,
brunbjoern

Hallo, ich habe mich erst vor kurzem angemeldet, aber fahre schon 35k km Twizy.
Der Magnethalter tut schon seit 3 Jahren den Dienst mit zylindrischen Magneten von Magnetkontor.

www.magnetkontor.de/products/de/Neodym-M...n.html?XTCsid=dusgtepvdqjcb6d0rfmsldpag4

Durch verdrehen kann man die Anziehungskraft etwas verringern, das Blech ist gelasert (V2A 1mm) mit Edelstahlschraube und mit Blechschrauben in der Verkleidung geschraubt.
Ich habe mir dazu auch noch einen Türöffner von außen dazu gemacht.

Grüße aus dem Allgäu

Hi.

... da ziehts dem Beifahrer aber noch eher die Kopfhaut vom Schädel... ich hab mir sogar bei dem rundgefeilten 3D-Teil von BB angewöhnt die Hand drunterzuhalten.

Der mechanische Türöffner ist klasse, ich komm zwar ganz gut über die Scheibe an den Öffner, aber man versaut sich bei Schmuddelwetter und mein Filius hat noch zu kurze Arme.

@ Brunbjoern

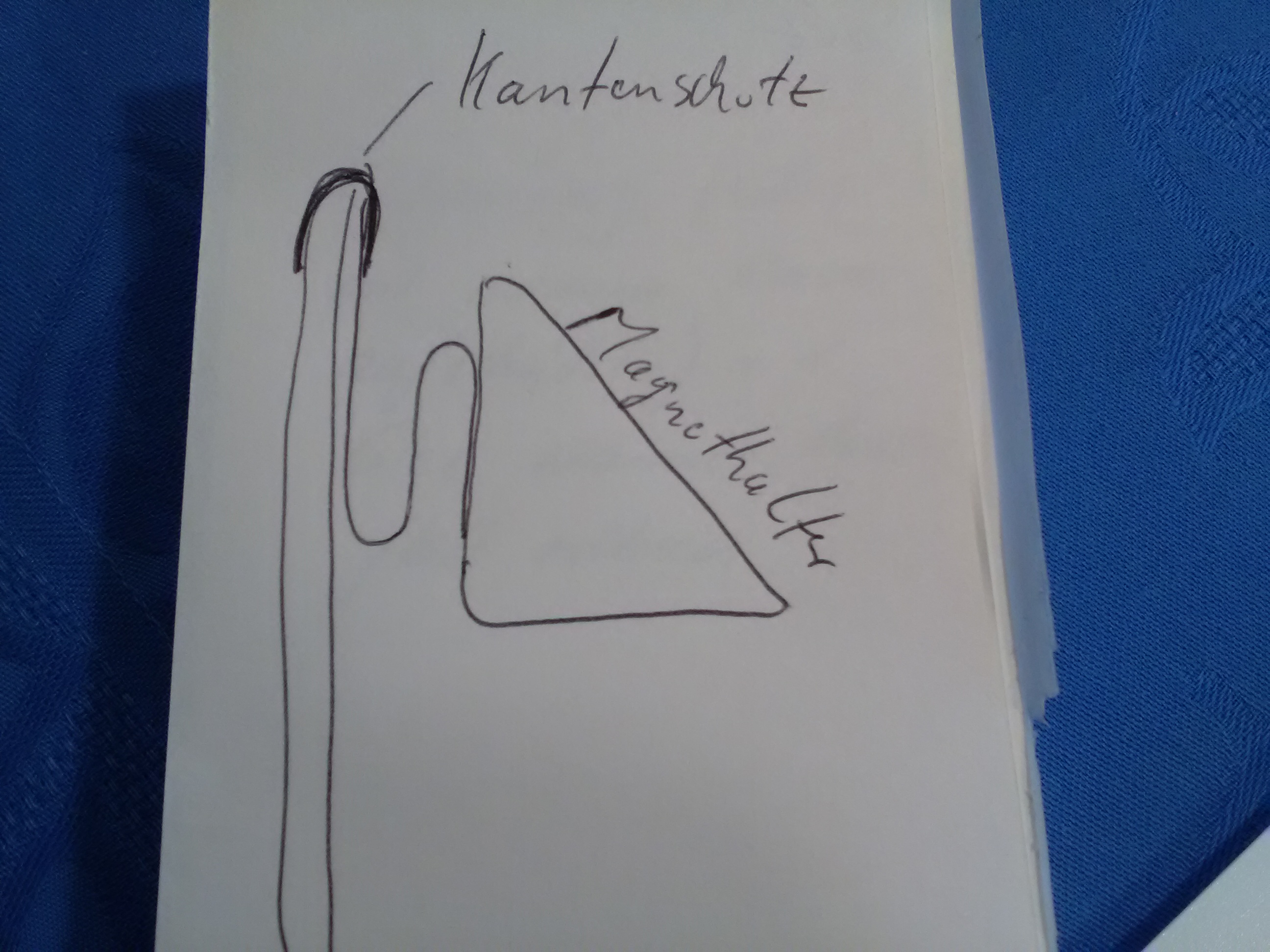

Ich hab mir quick'n Dirty 2 S-förmige Bleche gebogen. Ist nur verzinktes Stahlblech, rostet also, aber ich werd die Kanten noch verzinnen.

Sieht so aus

@Brunbjoern: perfekt wären deine Magnethalter, wenn die eine Ecke, die dann aussen, unten ist, noch abgerundet wäre.

Die Verletzungsgefahr ist jetzt zwar viel geringer als bei meiner vorherigen Metallkralle, aber wenn man sich an dem Halter stößt wäre eine Rundung besser.

Meinst Du, das geht?
